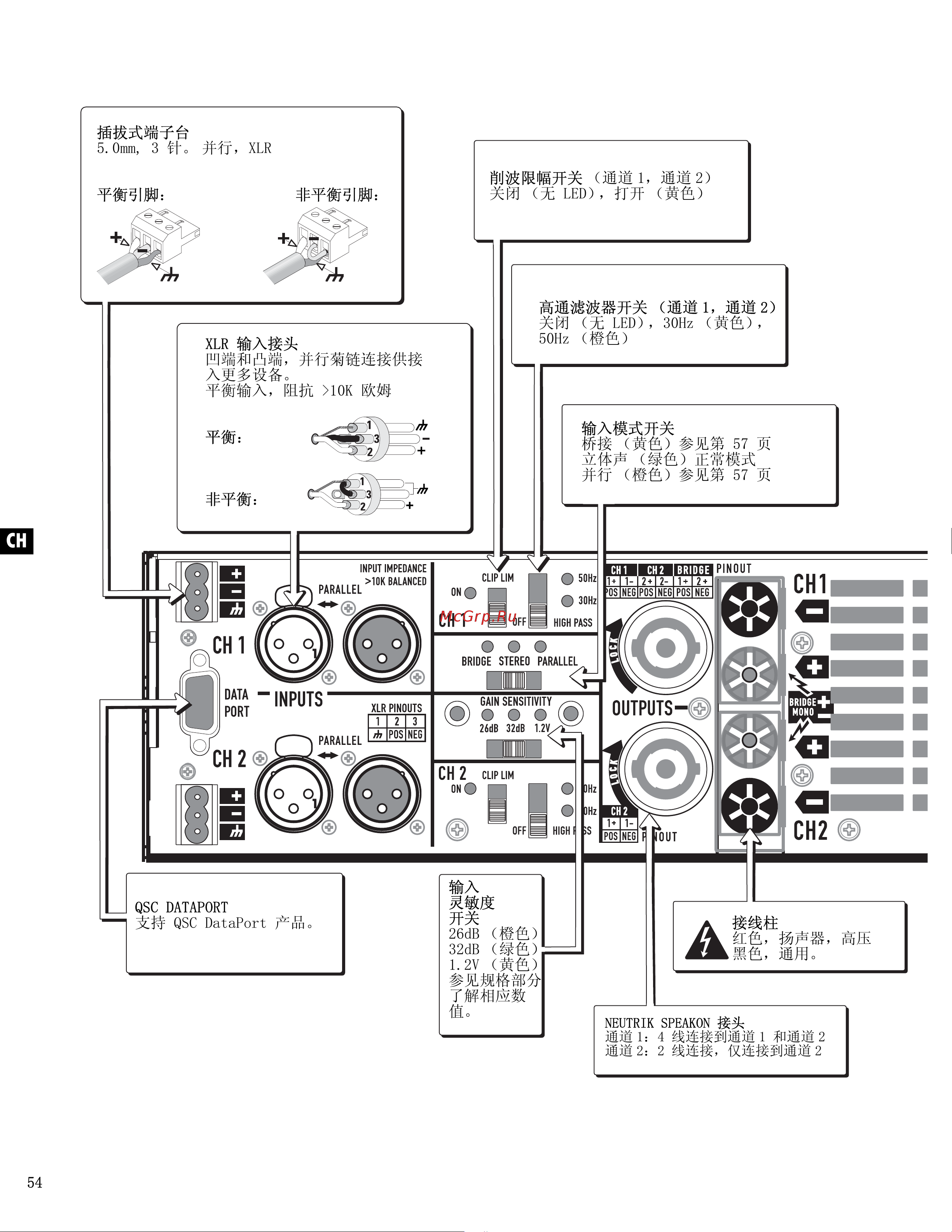

54
CH
QSC DATAPORT
支持 QSC DataPort 产品。
高通滤波器开关 （通道 1，通道 2）
关闭 （无 LED），30Hz （黄色），
50Hz （橙色）
削波限幅开关 （通道 1，通道 2）
关闭 （无 LED），打开 （黄色）
XLR 输入接头
凹端和凸端，并行菊链连接供接
入更多设备。
平衡输入，阻抗 >10K 欧姆
平衡：
非平衡：
插拔式端子台
5.0mm, 3 针。 并行，XLR
平衡引脚： 非平衡引脚：
输入模式开关
桥接 （黄色）参见第 57 页
立体声 （绿色）正常模式
并行 （橙色）参见第 57 页
输入
灵敏度
开关
26dB （橙色）
32dB （绿色）
1.2V （黄色）
参见规格部分
了解相应数
值。
NEUTRIK SPEAKON 接头
通道 1：4 线连接到通道 1 和通道 2
通道 2：2 线连接，仅连接到通道 2
接线柱
红色，扬声器，高压
黑色，通用。
