7
EN
ES
FR
DE
CH

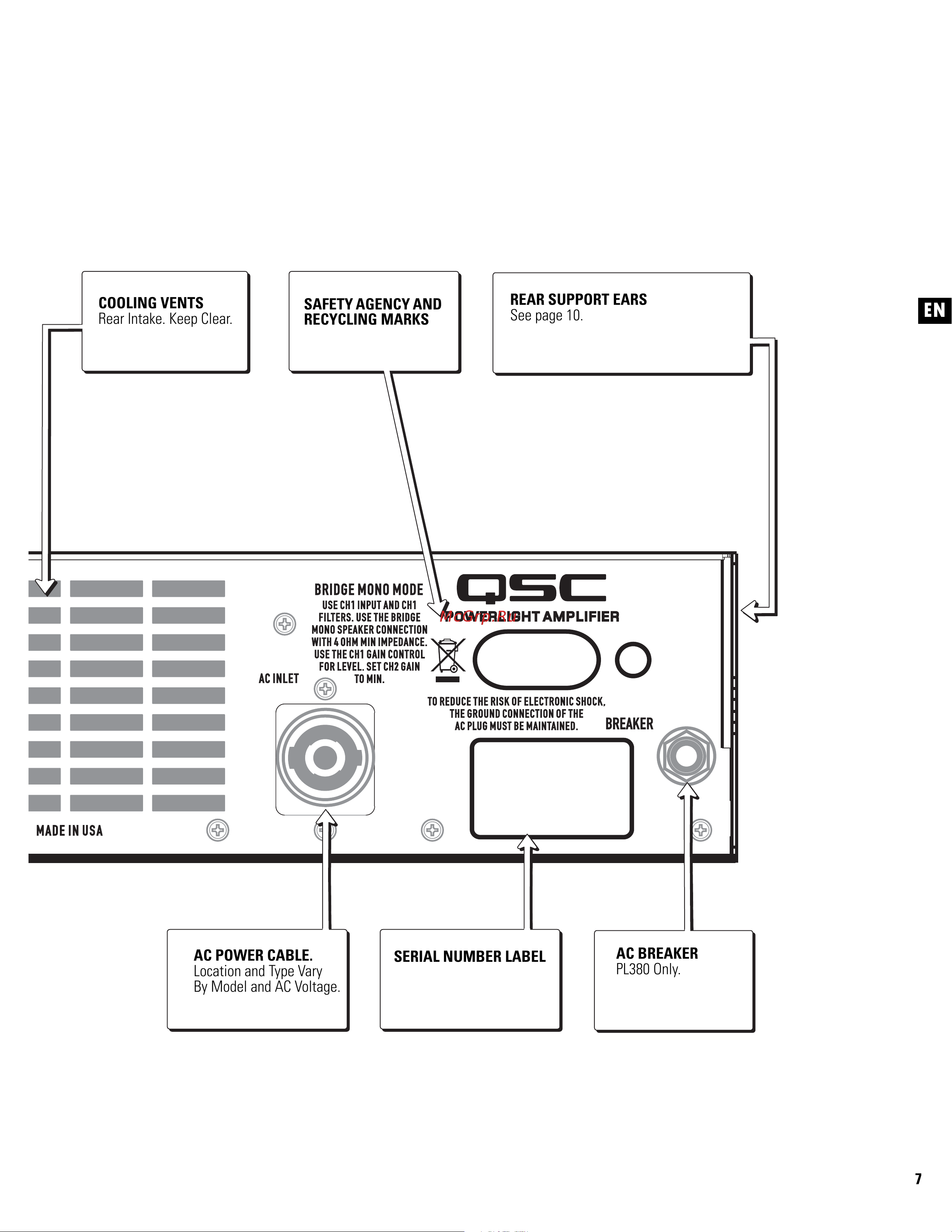

COOLING VENTS
Rear Intake. Keep Clear.
SAFETY AGENCY AND
RECYCLING MARKS
REAR SUPPORT EARS
See page 10.
AC POWER CABLE.
Location and Type Vary
By Model and AC Voltage.
SERIAL NUMBER LABEL
AC BREAKER
PL380 Only.
