22. Аналоговые выходы

22.1 Линейные выходы

Выходы 1–6 (6.3 mm TRS jacks) на задней панели прибора обладают защитой от короткого

замыкания и низким сопротивлением. Электронный каскад выхода построен на серво-балансной

схеме, которая корректно обрабатывает как небалансные (mono jacks), так и балансные (stereo

jacks) сигналы.

Для поддержания оптимального уровня для устройств, подключенных к аналоговым выходам,

Fireface UCX использует внутренние высококачественные электронные переключатели, которые

приводят все выходы к одному из трёх наиболее часто используемых студийных уровней.

Так же, как у аналоговых входов, для поддержания стабильной работы с большинством других

устройств, определяется необходимый уровень на выходах. Запас по уровню у Fireface UCX

находится между 9 и 15 dB, в зависимости от выбранного референсного уровня:

0 dBFS @ Headroom

Hi Gain +19 dBu 15 dB

+4 dBu +13 dBu 9 dB

-10 dBV +2 dBV 12 dB

Приведённые выше уровни используются во всех устройствах RME для их совместимости.

22.2 HeadPhones / Line Out

Каналы 7/8 доступны на передней панели Fireface’а и выполнены на небалансных разъёмах 6.3

mm TRS jack (стерео выход). Эти каналы используют те же преобразователи, что и другие

линейные выходы, поэтому предоставляют такие же технические характеристики.

Данные выходы имеют низкое сопротивление для подключения наушников. Они могут также

использоваться как высококачественные линейные выходы (небалансные). С целью

оптимизации этого стерео выхода для задач мониторинга, выходы 7/8 имеют свою собственную

3-х ступенчатую схему, основанную на аппаратном референсном уровне (независимо от

настройки каналов 1–6), предоставляя идеальную предварительную настройку для

подключенных акустических мониторов. Основная регулировка громкости осуществляется

посредством TotalMix на компьютере или напрямую с самого устройства (энкодер, PH).

В случае, когда выход должен работать

как линейный источник, необходимо

использовать переходные разъёмы TRS –

RCA (phono) или TRS – TS (mono jack).

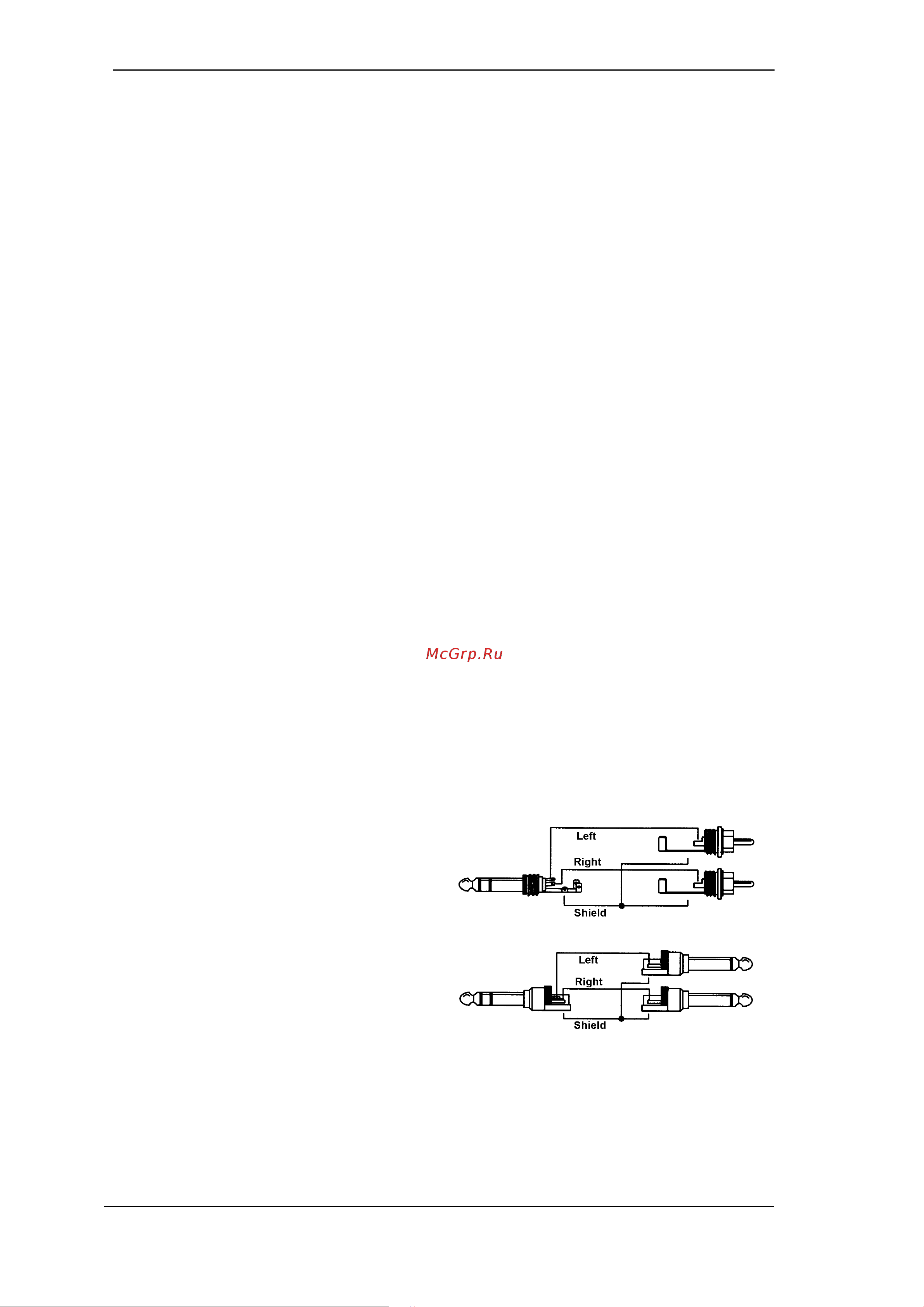

Распиновка разъёмов является

стандартной. На разъёме TRS jack, левый

канал подключается к Tip (наконечник),

правый – к Ring (кольцо).

Reference
