58
Руководство пользователя Fireface UCX © RME

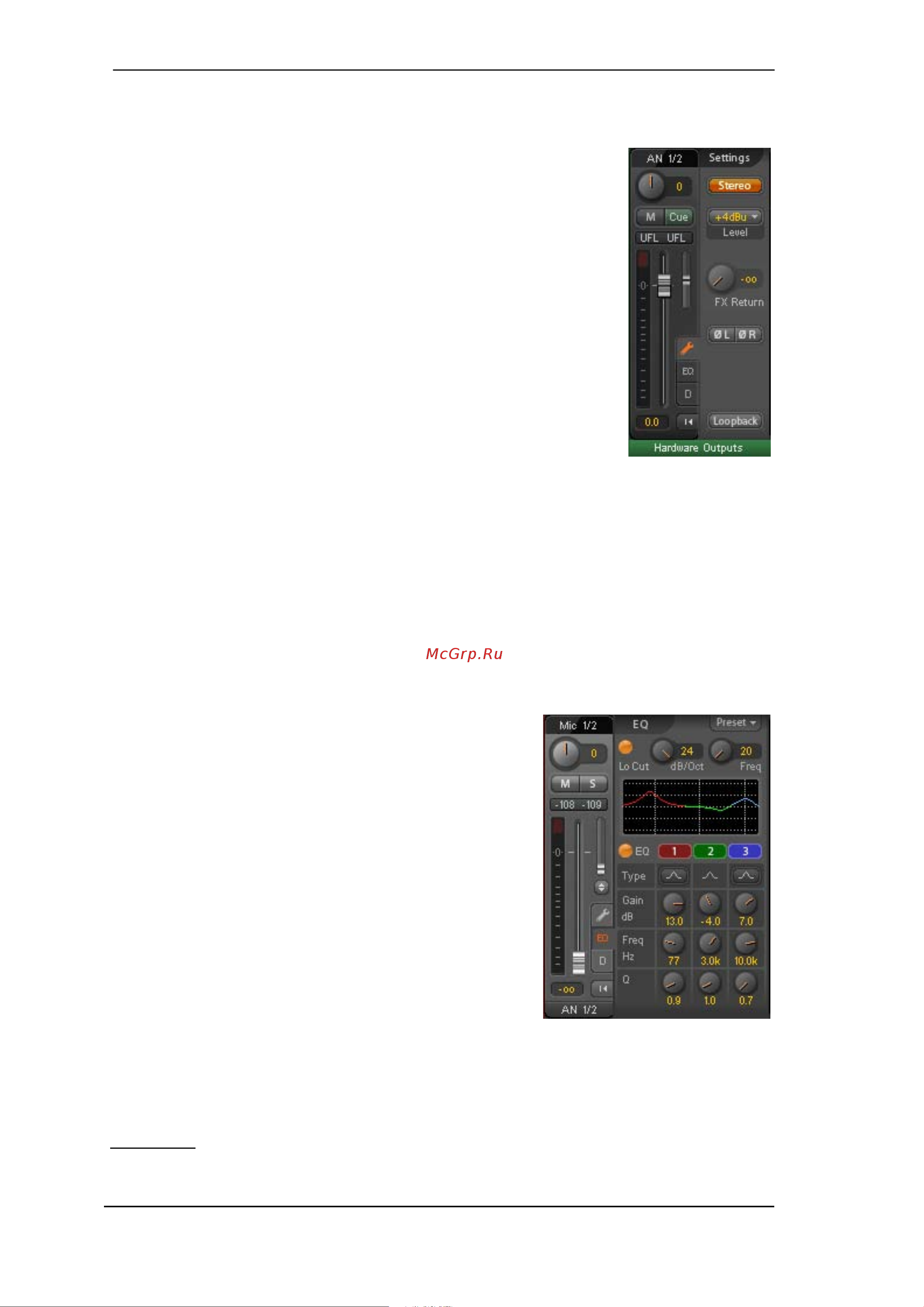

Кроме Stereo/Mono, Phase L и Phase R, в настройках выходов Hardware есть и дополнительные
опции:
Level. Устанавливает референсные уровни для аналоговых линейных
выходов. Возможные установки: -10 dBV, +4 dBu и HiGain. Каналы 7/8
(Phones) имеют свои независимые настройки.
FX Return. Микширует обработанный сигнал (Echo и Reverb) с
соответствующим выходом при помощи регулятора/фейдера Aux.
Loopback. Направляет данные с выхода на драйвер как данные для
записи. В этом случае может быть записан соответствующий сабмикс.
Данный аппаратный вход канала направляет свои данные только в
TotalMix и больше ни в какое приложение для записи.
Ещё одним отличием между входным и каналом воспроизведения
является кнопка Cue вместо Solo. Нажатие на Cue направляет аудио с
выходов Hardware на выходы Main Out. Вместе с этим, любой физический
выход может быть отрегулирован и прослушан через мониторные
выходы, что очень удобно. Используя опцию Assign / Cue в секции Control
Room, Cue может также использоваться с любым выходом для наушников.
27.3.2 Эквалайзер
Нажатие на вкладку EQ открывает панель эквалайзера. Эта функция доступна на всех входных
и выходных каналах, и также влияет на все значения роутинга соответствующего канала (до
фейдера). В состав секции входят ФВЧ (Low Cut) и 3-полосный параметрический эквалайзер,
который можно активировать отдельно.
Lo Cut. Активируется кнопкой Lo Cut. Крутизна фильтра high-pass регулируется в пределах 6,
12, 18 и 24 dB на октаву. Пороговая величина (-3 dB) регулируется в пределах от 20 Hz до 500 Hz.
EQ. Активируется кнопкой EQ.
Type. Полосы 1 и 3 могут оперировать в режиме огибающей
волны (bell) или полочного фильтра (shelving). Средняя
полоса функционирует только в режиме огибающей волны.
Полоса 3 может также работать как ФНЧ (low-pass), что
особенно полезно для LFE и сабвуферов.
Gain. Все три полосы могут изменять своё усиление от +20 dB
до -20 dB.
Freq. Центральная частота фильтра регулируется в
диапазоне от 20 Hz до 20 kHz. В то время, как в режиме
огибающей волны центральная частота задана, в режиме
“полки” пороговое значение (-3 dB) будет изменено.
Q. Добротность фильтра регулируется от 0.7 (широкий угол)
до 5.0 (узкий угол).
Частотные графики дают точное представление о результатах работы фильтрации. Наложение
фильтров будет влиять друг на друга. Это может быть использовано для достижения амплитуды
более чем 20 dB или для создания сложной оптимизации частотной характеристики.
Примечание: Экстремальное усиление с наложением фильтрации может вызывать внутренние
перегрузки. Чтобы этого избежать, TotalMix обладает внутренним запасом по уровню в 24 dB.
Такие перегрузки отображаются при помощи значения Over на канальном индикаторе уровня.
