28. Матрица коммутации

28.1 Обзор

Окно TotalMix выглядит и функционирует подобно микшерному пульту, так как он основан на

принципе традиционного стерео. Внешний вид окна Matrix (коммутационная матрица)

представляет собой другой способ назначения и маршрутизации каналов, основанный на одном

канале, или моно представлении. Внешне матрица Fireface UCX выглядит и работает подобно

традиционному патчбэю, добавляя функциональность, выходящую далеко за пределы

аналогичных “железных” и программных решений. Хотя большинство патчбэев и позволяет вам

подключать входы и выходы только с исходным уровнем (1:1 или 0 dB в механических патчбэях),

TotalMix даёт возможность использовать свободно назначаемый уровень в точке пересечения

коммутационной матрицы.

Matrix и TotalMix по-разному отображают одни и те же процессы. В связи с этим, оба

представления всегда полностью синхронизированы. Каждое изменение в одном месте, сразу

отображается и в другом.

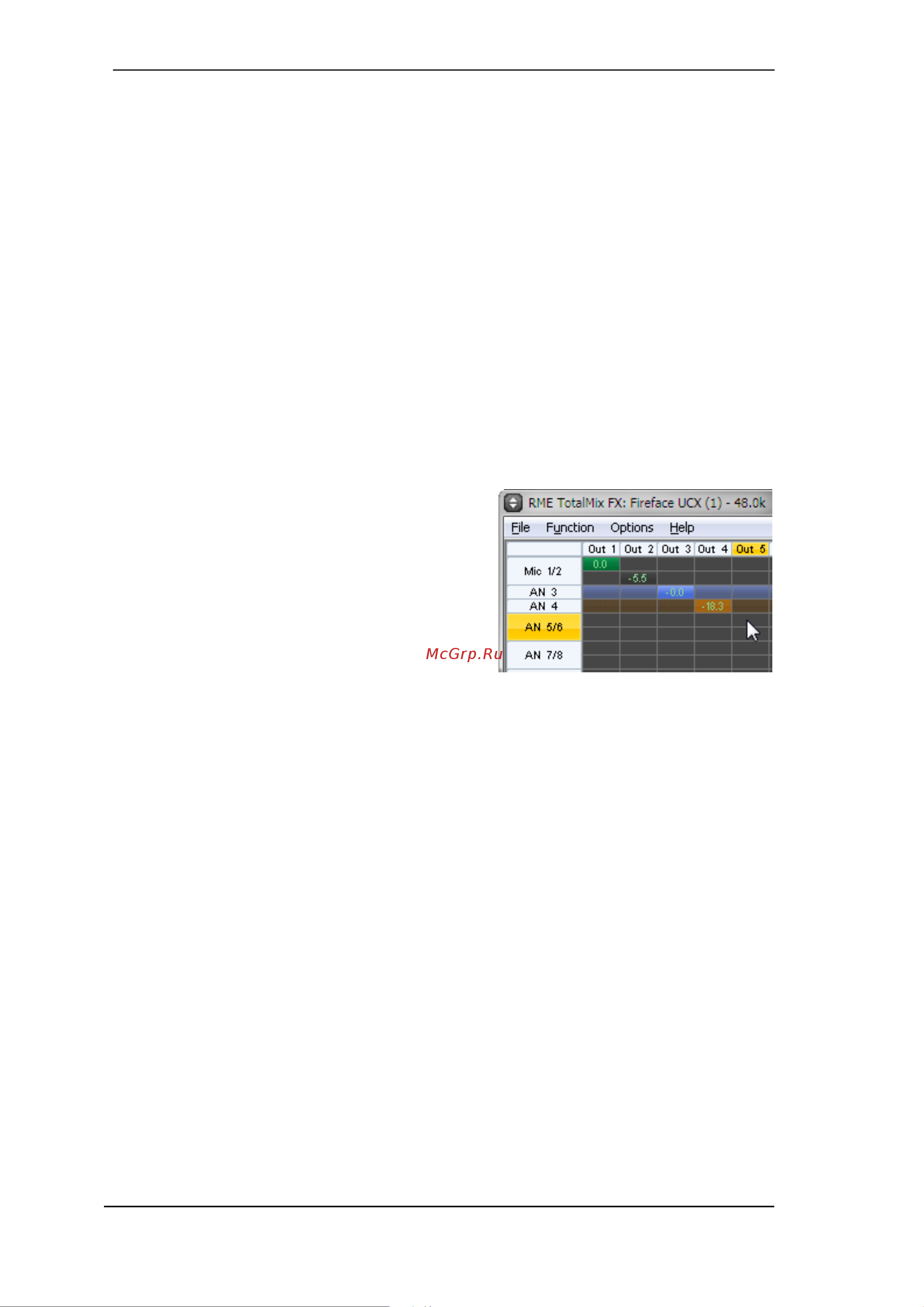

28.2 Элементы отображения матрицы

Визуальный дизайн матрицы TotalMix в основном

определён архитектурой системы Fireface UCX:

• Горизонтальные метки. Все аппаратные выходы.

• Вертикальные метки. Все аппаратные входы.

Внизу представлены все каналы playback.

• Зелёное поле 0.0 dB. Стандартный 1:1 роутинг.

• Чёрное поле с цифрой. Показывает текущее

значение усиления (dB).

• Голубое поле. Данный роутинг заглушен.

• Коричневое поле. Фаза 180° (инвертированная).

• Тёмно-серое поле. Назначение роутинга отсутствует.

Чтобы сохранить обзор при уменьшении окна, метки принимают фиксированное положение.

Таким образом, они всегда будут в видимой области, независимо от положения скролла.

28.3 Использование

Работать с матрицей очень легко. Текущее место пересечения (кросспоинт) можно определить

потому, если метки на полях будут подсвечены жёлтым цветом (в зависимости от положения

курсора мыши).

• Если вход 1 должен быть направлен на выход 1, с помощью мыши сделайте один клик на

кросспоинт In 1 / AN 1 с нажатой клавишей Ctrl. Два зелёных поля будут установлены со

значением 0.0 dB, повторный клик удалит их.

• Чтобы изменить коэффициент усиления (соответствует положению фейдера в окне

микшера), потяните мышь вверх или вниз относительно значения в поле. Величина внутри

поля будет меняться. Соответствующий фейдер в микшере, если он отображается на экране,

будет двигаться одновременно.

• Правая панель управления каналом (Control Strip в окне микшера) адаптирована с матрицей.

Кнопка для временной группы фейдеров и все элементы View Options не отображаются,

поскольку они не имеют здесь смысла. Вместо этого кнопка Mono Mode применяет все

используемые действия в матрице для двух каналов или только для одного.
