94
Руководство пользователя Fireface UCX © RME
Проверка в Диспетчере устройств может быть проведена следующим образом:
• Подключите Fireface UCX к порту USB
• Запустите Диспетчер устройств, в меню Вид установите Устройства по подключению
• Выберите ACPI x86-based PC, Microsoft ACPI-совместимая система, раскройте Шина PCI
Шина обычно включает в себя две записи USB2 расширенный хост-контроллер. Корневой USB-
концентратор соединяет все устройства USB, включая Fireface UCX. При повторном
подключении к другому порту сразу отобразится к которому из двух контроллеров подключен
Fireface. При использовании нескольких устройств, можно также проверить подключены ли они
к одному и тому же контроллеру.
Кроме того, данная информация может быть использована для работы с внешним USB-
накопителем при подключении его к другому контроллеру, не нарушая тем самым работу
Fireface UCX.
Особенно в ноутбуках может случиться, что все внутренние устройства и все разъёмы/порты
подключены к одному и тому же контроллеру, в то время как второй контроллер не
используется вообще. Таким образом, устройства могут конфликтовать друг с другом.
32.4 Шина FireWire
Передача аудио по шине FireWire несколько отличается от работы интерфейсов на шине PCI.
Передача данных на шине PCI происходит поканально, в то время как FireWire работает с
многоканальными последовательными файлами. Прямая связь с приложением (нулевая загрузка
CPU) не возможна через FireWire, потому что связь устанавливается драйвером FireWire в
операционной системе. По сравнению с PCI-картами, подсистема FireWire создаёт
дополнительную нагрузку на CPU при более низких задержках.
В связи с недостаточной буферизацией в контроллерах FireWire, один единственный пик
нагрузки на шину PCI уже может привести к потере одного или более пакетов данных. Это не
зависит от производителя и не является проблемой устройств RME.
Передача аудио по шине FireWire не достигает такой производительности, как через PCI. На
стандартном компьютере с современной шиной PCI, около 100 аудио каналов могут быть
переданы в одном направлении (запись/воспроизведение). При превышении этого предела,
любая активность системы (даже вне шины PCI) вызовет причины выпадения.

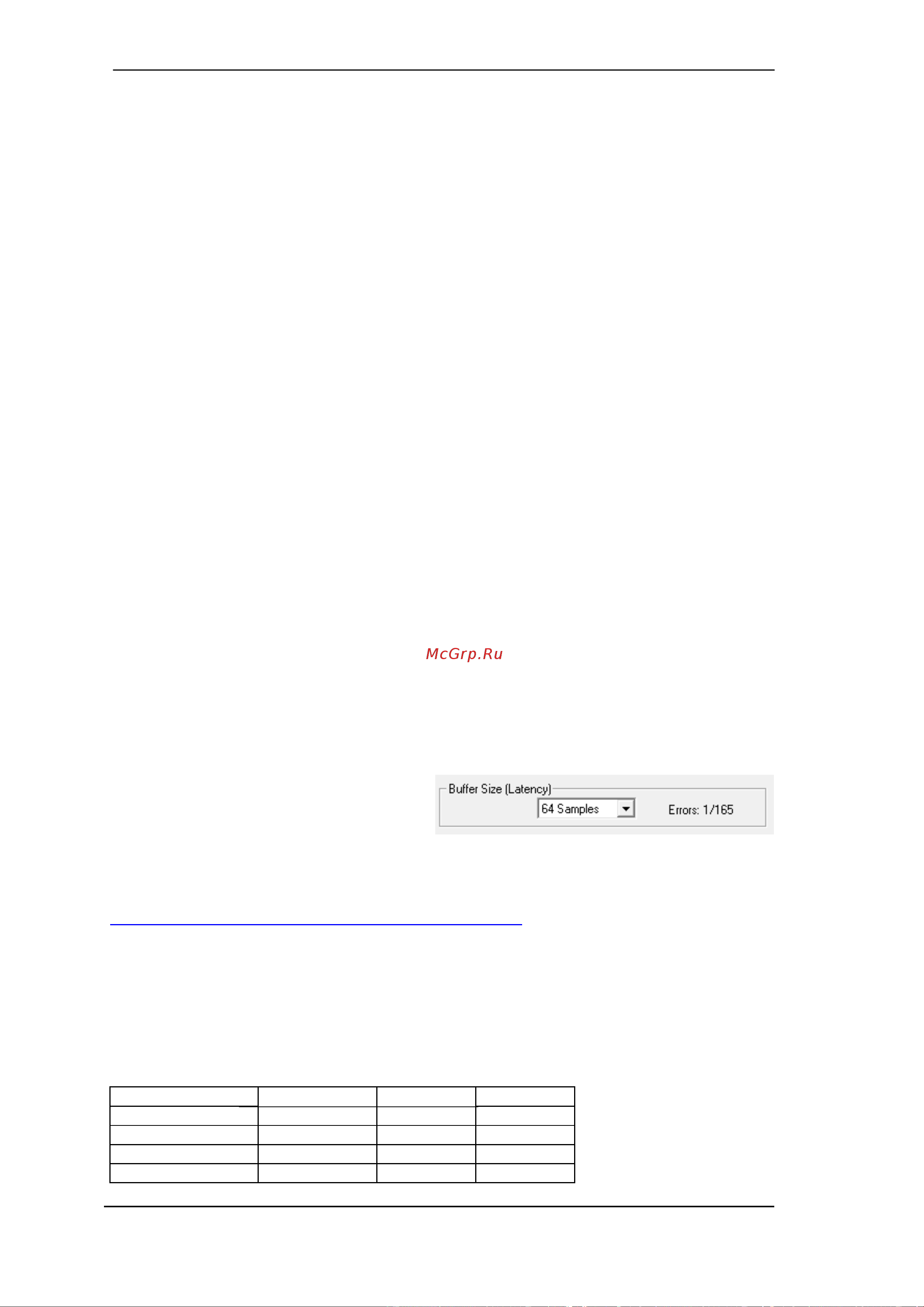

Fireface UCX обладает уникальными
особенностями проверки данных,
обнаружения ошибок во время передачи
через PCI/FireWire и отображения их в окне
Settings. Кроме того, UCX предоставляет специальный механизм для непрерывной записи и
воспроизведения в случае, если есть выпадения, и корректирует положение сэмплов в реальном
времени. Подробную информацию на эту тему можно найти на сайте RME:
http://www.rme-audio.com/english/techinfo/fwaudio_rme.htm
Учитывая особенности работы шины FireWire в Fireface UCX, помимо количества каналов, также
должна быть принята во внимание нагрузка на шину. Один канал при 96 kHz вызывает такую же
нагрузку на систему, как два канала при 48 kHz, нагрузка на шину увеличится в 2 раза при 96 kHz
и в 4 раза при 192 kHz. Параметр Limit Bandwidth устанавливает постоянное число каналов, но
эти каналы вызывают большие нагрузки в режиме DS и QS, потому что необходимо передавать
больше данных. Например, 12 каналов при 192 kHz соответствуют 48 каналов при 48 kHz на шине
FireWire и PCI:
Limit Bandwidth 48 kHz (max 18) DS (max. 14) QS (max. 12)
All Channels
18 28 48
An+SP+ADAT 1-4 14 28 48
Analog+SPDIF 10 20 40
Analog 8 16 32
