1. NETZEINGANG
Das Netzkabel zuerst in die
NETZEINGANGSBUCHSE am
Verstärker stecken und dann an das
Stromnetz anschließen.
Wichtiger Hinweis: Die
NETZEINGANGSBUCHSE verfügt über
ein integriertes Sicherungsfach. Es ist
stets sicherzustellen, dass der Wert
von Ersatzsicherungen mit dem auf der
Rückseite des Verstärkers angegebenen
Wert übereinstimmt. Vor dem Zugriff auf
das Sicherungsfach MUSS der Verstärker
stets ausgeschaltet und vom Stromnetz
genommen werden. Wenden Sie sich im
Zweifel an Ihren Marshall-Händler.
2. HT-SICHERUNG
Im Falle eines Versagens der
Ausgangsröhre brennt die HT-
SICHERUNG durch, um die interne
Schaltung zu schützen. Wenn diese
Sicherung ausgetauscht werden
muss, muss die neue Sicherung dem
auf der Rückseite angezeigten Wert
entsprechen. Wenden Sie sich im Zweifel
an Ihren Marshall-Händler.
Wichtiger Hinweis: Vor dem Austausch
von Sicherungen MUSS STETS der
Verstärker ausgeschaltet und vom
Stromnetz genommen werden.

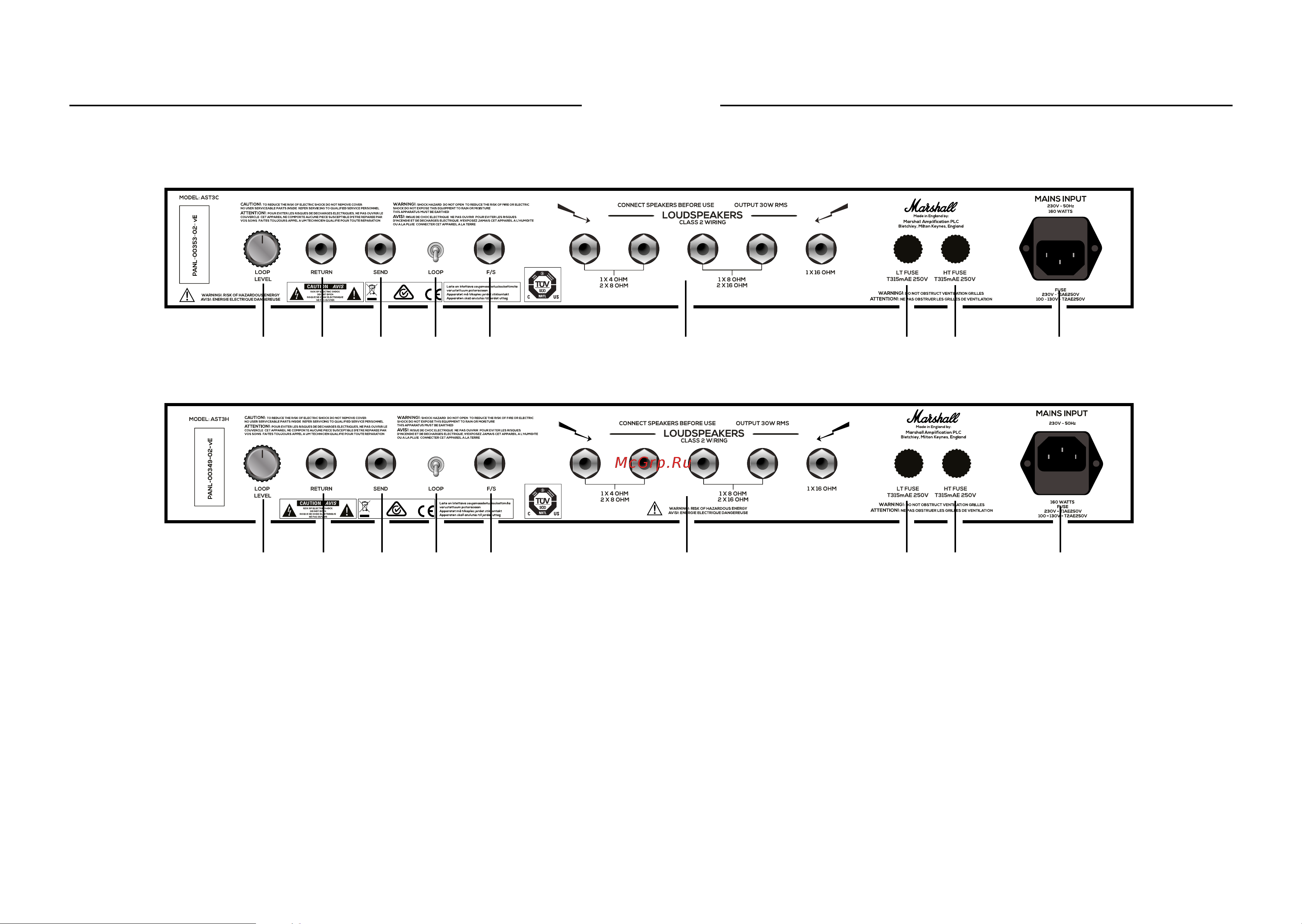

FUNKTIONEN RÜCKSEITE
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E
ASTORIA DUAL - HEAD
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E
ASTORIA DUAL - COMBO
5.6.7.8.9.
5.6.7.8.9.
3. LT-SICHERUNG
Im seltenen Fall eines
Komponentenversagens im Schaltkreis
brennt die LT-Sicherung durch, um
den Verstärker zu schützen. Wenn
diese Sicherung ausgetauscht werden
muss, muss die neue Sicherung dem
auf der Rückseite angezeigten Wert
entsprechen. Wenden Sie sich im
Zweifel an Ihren Marshall-Händler.
Wichtiger Hinweis: Vor dem Austausch
von Sicherungen MUSS STETS der
Verstärker ausgeschaltet und vom
Stromnetz genommen werden.
4. LAUTSPRECHER
Bei den Lautsprecherbuchsen
werden die internen und/oder
externen Lautsprecherboxen an den
Verstärker angeschlossen. Es gibt
fünf Lautsprecherausgänge. Sie sind
entsprechend den gewünschten
Impedanzen gekennzeichnet.
• 1 x 16 OHM: hier eine einzelne
16-Ohm-Lautsprecherbox anschließen.
• 1 x 8 OHM, 2 x 16 OHM: hier eine
einzelne 8-Ohm-Lautsprecherbox oder
zwei 16-Ohm-Boxen anschließen.
FUNKTIONEN RÜCKSEITE (FORTSETZUNG)
4. 1.
4. 1.
2.3.
2.3.
