1.MAINS INPUT（主電源入力）
電源ケーブルをアンプのMAINS INPUT
ソケットに接続してから、主電源に接続し
ま す 。
重要な備考：MAINS INPUTソケットには
統 合ヒューズ区 画があります。交 換用ヒュー
ズ の 値 が アンプ のリアパ ネル にあるラベ ル
と一致することを必ず確認してください。ヒ
ューズ区画での作業を試みる前に、必ず、
アンプのスイッチを切って、電 源ケーブルを
主電 源から抜き取ってください。よく分から
ない場合は、マーシャルディーラーに問い
合 わ せ てくだ さい 。
2.HT FUSE（HTヒューズ）
出力真空管が故障したときに、必要に応じ
て、内部 回路を保護するために、H Tヒュー
ズが切 れます。このヒューズを交換する必
要 が あ る 場 合 は 、必 ず 、リ ア パ ネ ル に 示 さ れ
ている値のヒューズと交換してください。よ
く 分 か ら な い 場 合 は 、マ ー シ ャ ル デ ィ ー ラ
ーに問い合わせてください。
重要な備考：ヒューズを交換するときは、
必ず、その前にアンプの電 源を切り、アンプ
の電源ケーブルを主電源から抜き取って
ください 。
リアパネル の 機 能
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E

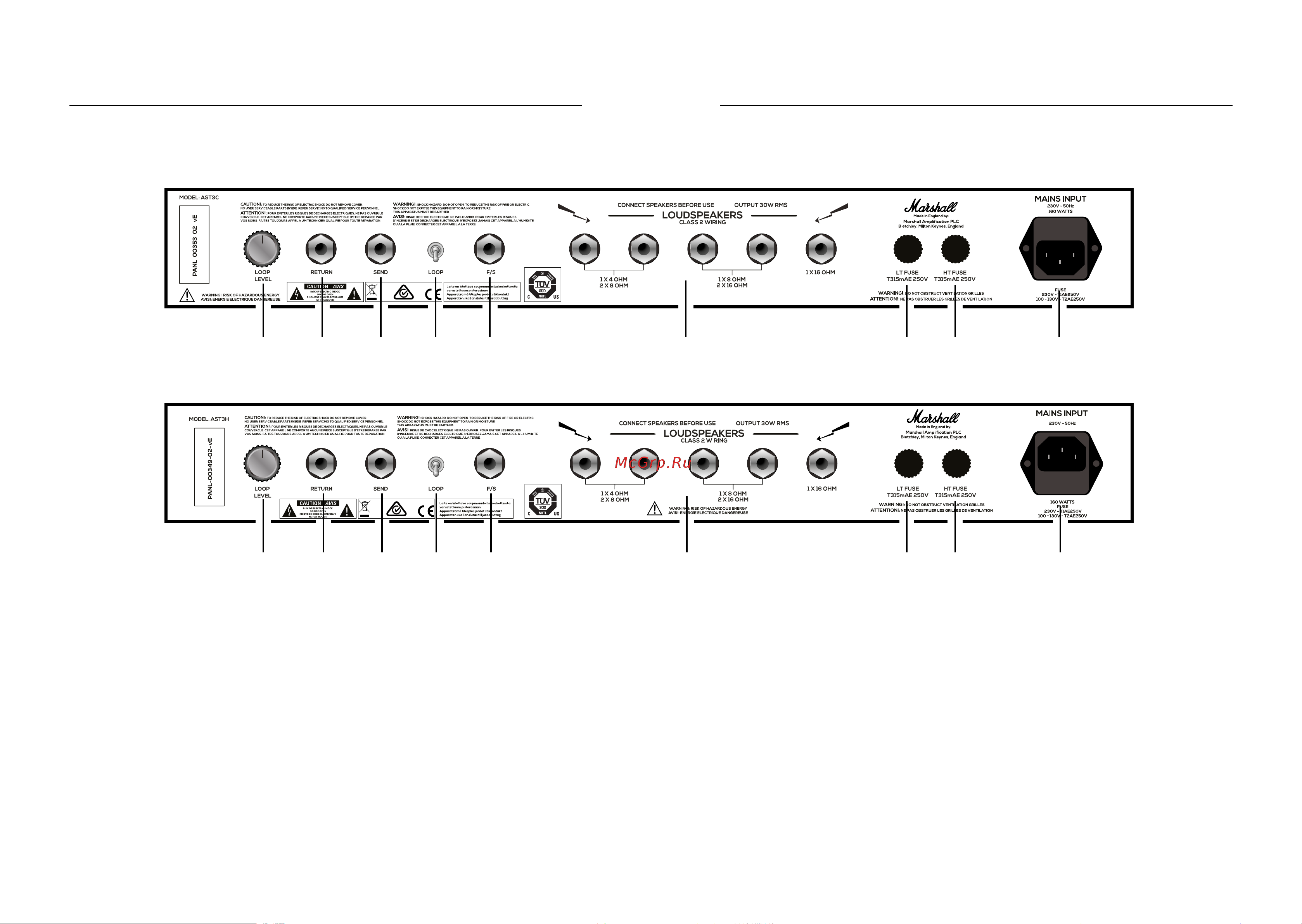

ASTORIA DUAL - ヘッド
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E
ASTORIA DUAL - コンボ
5.6.7.8.9.
5.6.7.8.9.
3.LT FUSE（LTヒューズ）
万が一、スイッチング回路の部品が故障す
るようなことがあれば 、アンプを保 護するた
めに、LTヒューズが 切れます。このヒューズ
を交換する必要がある場合は、必ず、リアパ
ネルに示されている値 のヒューズと交 換し
てください。よく分からない場合は、マーシ
ャルディーラーに問い合わせてください。
重要な備考：ヒューズを交換するときは、
必ず、その前にアンプの電 源を切り、アンプ
の電源ケーブルを主電源から抜き取って
く だ さ い 。
4.LOUDSPEAKER（スピーカー）
スピーカ ー ジャックコンセントを 利 用して、
内 部 スピーカー や 外 部 のスピーカーキャビ
ネットをアンプに接続します。5つのスピー
カー出力を使用できます。これらの出力に
は 、目 的 の イ ン ピ ー ダ ン ス に 基 づ く ラ ベ ル
が 付いています。
• 1 x 16Ω：このジャックコンセントには、1
台の16Ωスピーカーキャビネットを接 続し
ま す 。
• 1 x 8Ω、2 x 16Ω：1台の8Ωスピーカ
ーキャビネットまたは2 台の16Ωキャビネ
ッ ト を 接 続 し ま す 。
リアパネルの機能（続き）
4. 1.
4. 1.
2.3.
2.3.
