1. ENTRADA DE LA RED ELÉCTRICA
Conecta el cable de red (alimentación) a
la toma MAINS INPUT del amplicador
antes de enchufarlo a la corriente
eléctrica.
Nota importante: La toma MAINS INPUT
tiene un compartimento integrado
para fusible. Es necesario asegurarse
siempre de que el valor de los fusibles
de sustitución coincida con lo indicado
en la etiqueta del panel trasero del
amplicador. El amplicador deberá
apagarse con el interruptor y estar
desconectado de la red eléctrica antes
de acceder al compartimento del
fusible. En caso de duda, consulta con tu
distribuidor Marshall.
2. HT FUSE
El fusible HT FUSE se rompe para
proteger los circuitos internos cuando
es necesario en caso de fallo de la
válvula de salida. A la hora de cambiar
este fusible, solamente se sustituirá
por otro del valor mostrado en el panel
trasero. En caso de duda, consulta con tu
distribuidor Marshall.
Nota importante: Antes de intentar
cambiar los fusibles, DEBES SIEMPRE
apagar el amplicador y desconectarlo
de la red eléctrica.

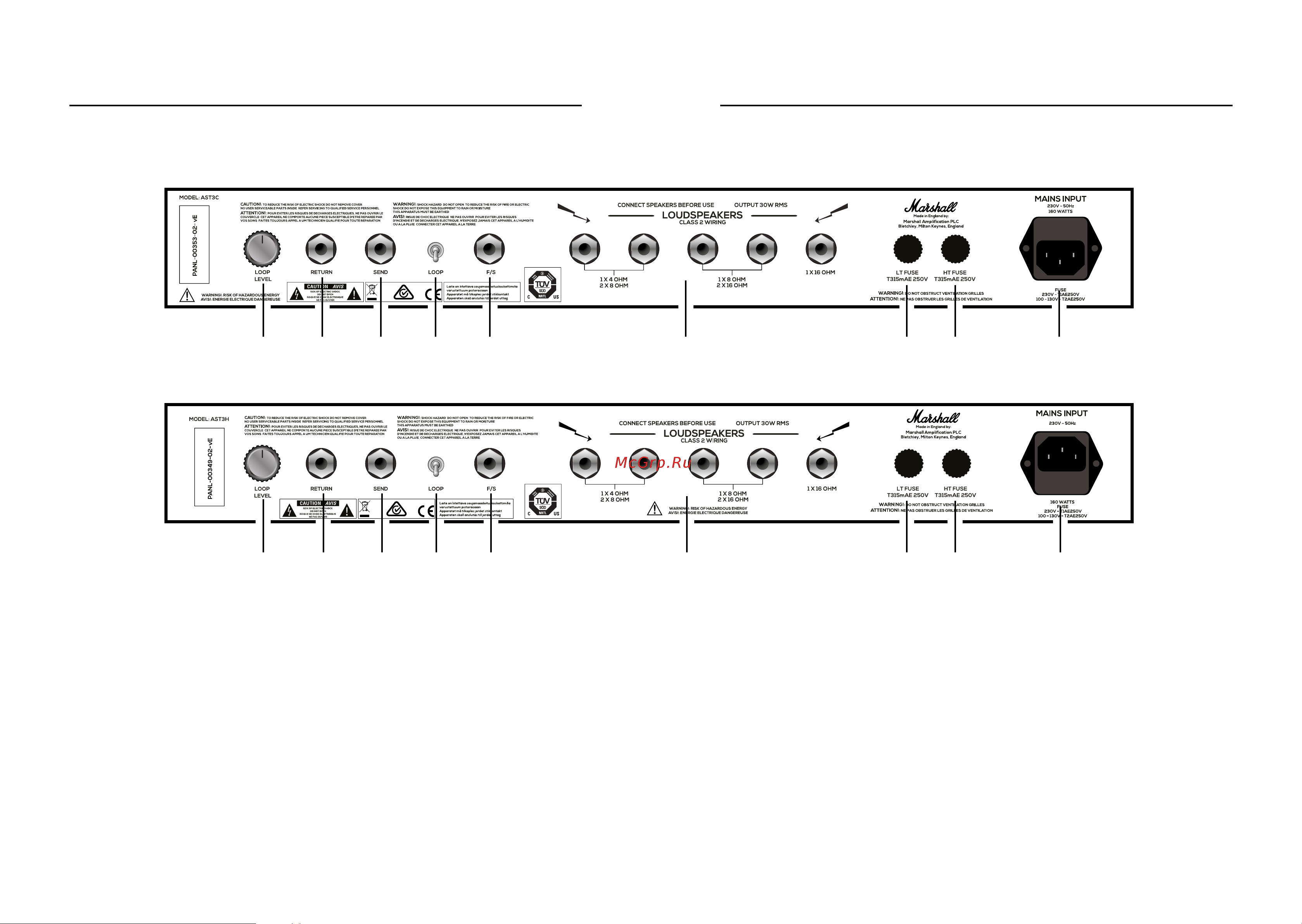

FUNCIONES DEL PANEL TRASERO
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E
ASTORIA DUAL - CABEZAL
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E
ASTORIA DUAL - COMBO
5.6.7.8.9.
5.6.7.8.9.
3. LT FUSE
El fusible LT FUSE se romperá
para proteger el amplicador en
el improbable caso de que falle
un componente del circuito de
conmutación. A la hora de cambiar
este fusible, solamente se sustituirá
por otro del valor mostrado en el panel
trasero. En caso de duda, consulta con tu
distribuidor Marshall.
Nota importante: Antes de intentar
cambiar los fusibles, DEBES SIEMPRE
apagar el amplicador y desconectarlo
de la red eléctrica.
4. LOUDSPEAKERS (ALTAVOCES)
Los conectores jack de altavoces sirven
para conectar el altavoz interno y/o
las pantallas externas al amplicador.
Cinco salidas de altavoces disponibles.
Se encuentran marcadas según
las impedancias para las que están
diseñadas:
• 1 x 16 OHM: Para conectar una sola
pantalla de 16 ohmios.
• 1 x 8 OHM, 2 x 16 OHM: Para
conectar una sola pantalla de 8 ohmios o
dos pantallas de 16 ohmios.
FUNCIONES DEL PANEL TRASERO (CONT.)
4. 1.
4. 1.
2.3.
2.3.
