0458-795-9621-A
106
français
10 Contrôle de la tronçonneuse et de la batterie
– Le guide-chaîne est endommagé.
– La profondeur de rainure mesurée est inférieure à la
profondeur de rainure minimale du guide-chaîne,
@ 19.3.
– La rainure du guide-chaîne est resserrée ou évasée.
► Au moindre doute : consulter un revendeur spécialisé
STIHL.

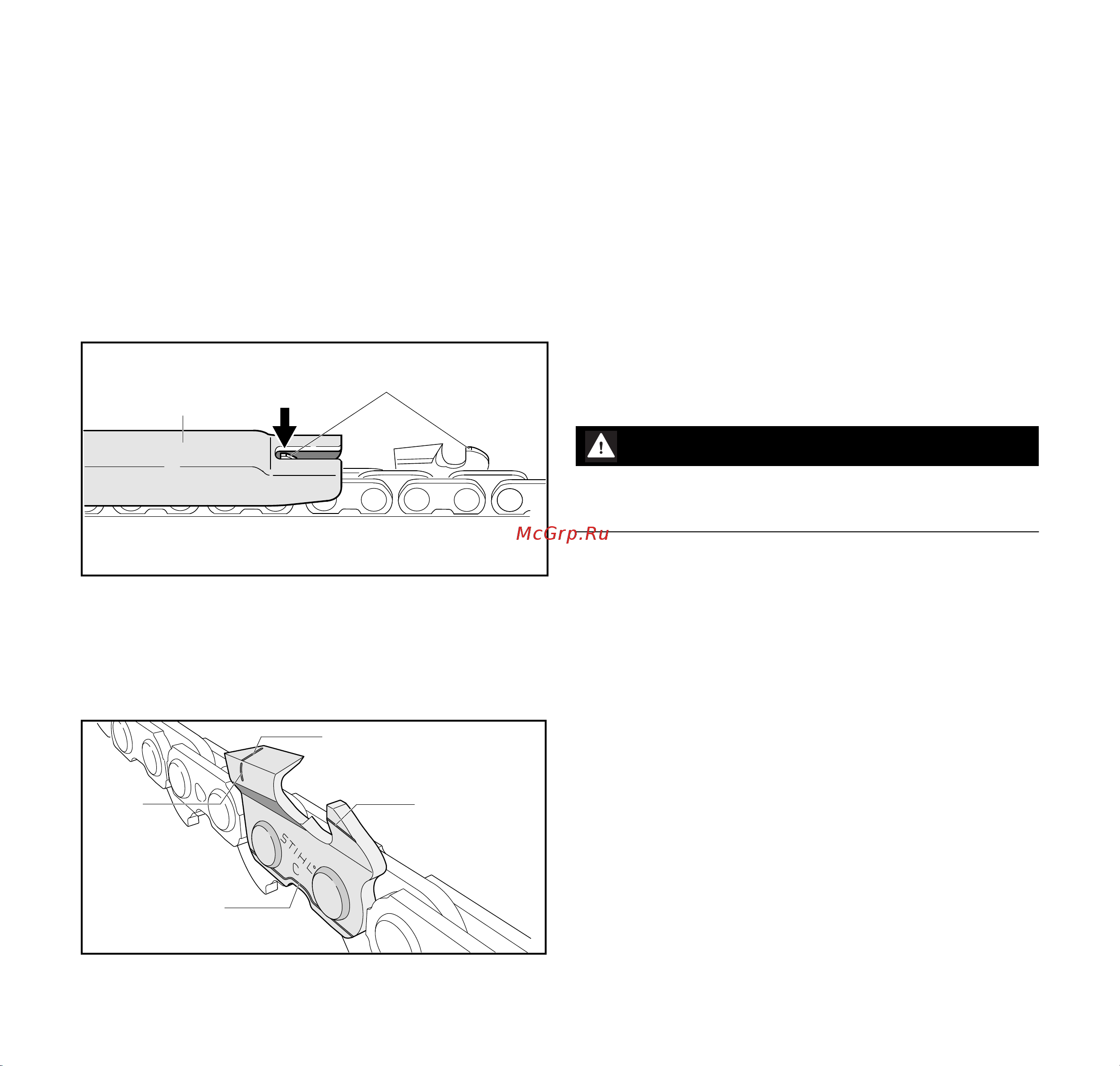

10.3 Contrôle de la chaîne
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Mesurer la hauteur des limiteurs de profondeur (1) à l'aide
d'un gabarit d'affûtage STIHL (2). Le gabarit d'affûtage
STIHL doit convenir pour le pas de la chaîne.
► Si un limiteur de profondeur (1) dépasse du gabarit
d'affûtage (2) : rectifier le limiteur de profondeur (1) à la
lime, @ 16.3.
► Contrôler si les repères d'usure (1 à 4) sont visibles sur
les dents de coupe.
► Si l'un des repères d'usure n'est pas visible sur une dent
de coupe : ne pas utiliser la chaîne, mais consulter un
revendeur spécialisé STIHL.
► À l'aide d'un gabarit d'affûtage STIHL, vérifier l'angle
d'affûtage de 30° des dents de coupe. Le gabarit
d'affûtage STIHL doit convenir pour le pas de la chaîne.
► Si l'angle d'affûtage de 30° n'a pas été respecté : affûter
la chaîne.
► Au moindre doute : consulter un revendeur spécialisé
STIHL.
10.4 Contrôle du frein de chaîne
► Activer le frein de chaîne et retirer la batterie.
AVERTISSEMENT
Les dents de coupe de la chaîne sont acérées. L'utilisateur
risque de se couper.
► Porter des gants de travail en matière résistante.
► Essayer de faire glisser la chaîne sur le guide-chaîne en
la tirant à la main.
S'il n'est pas possible de faire glisser la chaîne sur le
guide-chaîne en la tirant à la main, cela prouve que le frein
de chaîne fonctionne.
► S'il est possible de faire glisser la chaîne sur le guide-
chaîne en la tirant à la main : ne pas utiliser la
tronçonneuse, mais consulter un revendeur spécialisé
STIHL.
Le frein de chaîne est défectueux.
10.5 Contrôle des éléments de commande
Bouton de blocage et gâchette de commande
► Activer le frein de chaîne et retirer la batterie.
► Essayer d'enfoncer la gâchette de commande sans
enfoncer le bouton de verrouillage.
1
0000-GXX-1218-A0
2
0000-GXX-1372-A0
1
2
3
4
