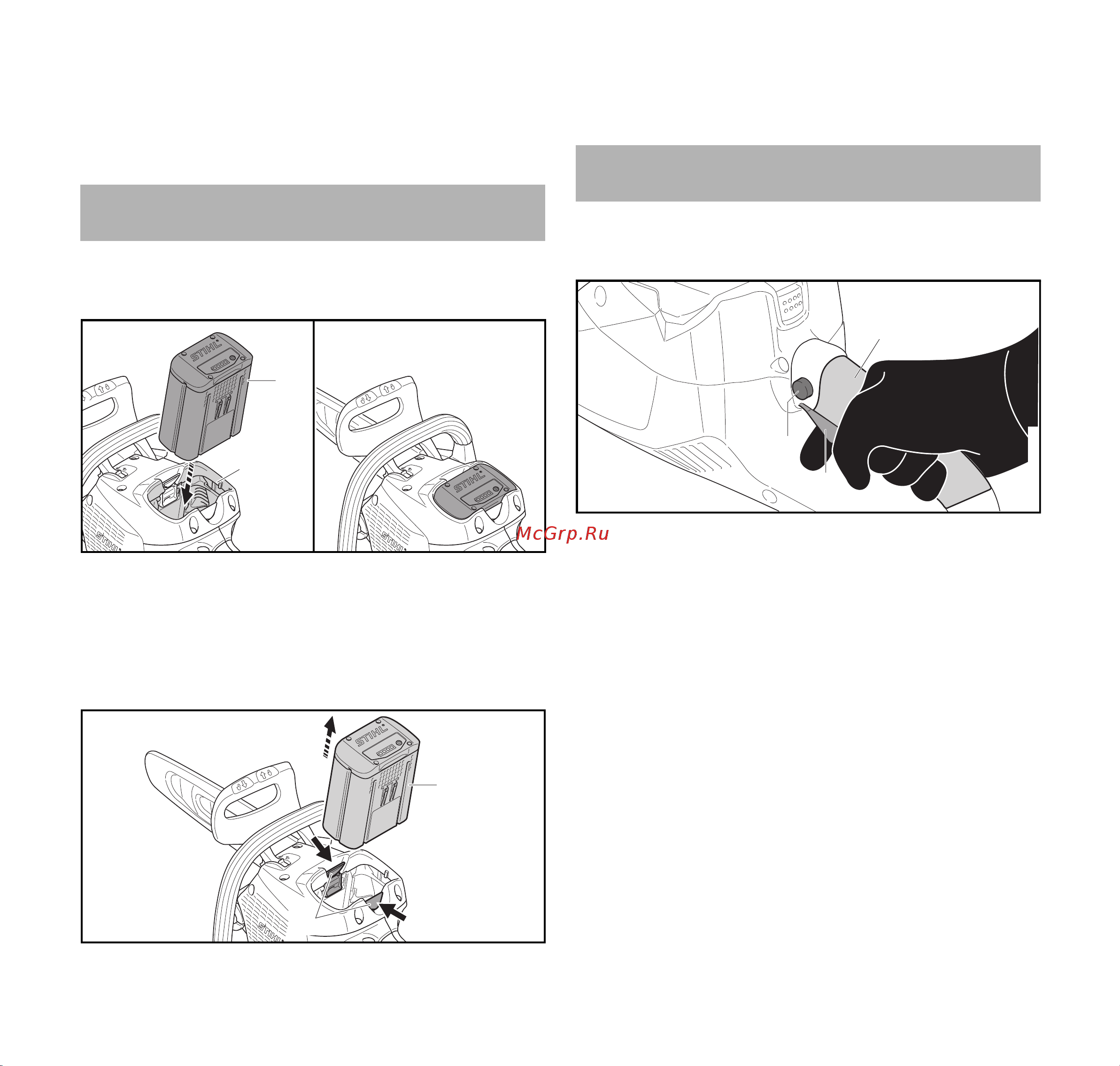

8 Inserire e togliere la batteria
► Tirare lo scudo con la mano sinistra in direzione
dell'utente.
Lo scudo s’innesta con scatto udibile. l freno catena è
disinserito.
8.1 Inserire la batteria
► Applicare il freno catena.
► Premere la batteria (1) fino al riscontro nel vano batteria
(2).
La batteria (1) scatta con un clic.
8.2 Estrarre la batteria
► Sistemare la motosega su una superficie piana.
► Premere entrambe le leve di bloccaggio (1).
La batteria (2) è sbloccata e può essere estratta.
9.1 Inserire la motosega
► Sbloccare il freno catena.
► Tenere la motosega con la mano destra nell’area
dell’impugnatura (1) dell’impugnatura di comando in
modo tale che il pollice stringa l’impugnatura di comando.
► Premere e tenere premuto il pulsante di bloccaggio (2).
► Premere e tenere premuta la leva di comando (3) con
l'indice.
La motosega accelera e la catena della sega si muove. Il
pulsante di arresto (2) può essere rilasciato.
► Tenere la motosega con la mano sinistra sul manico
tubolare di modo che il pollice stringa il manico tubolare.
9.2 Spegnimento della motosega
► Rilasciare la leva.
La catena della sega si muove in modo solidale.
► Se la catena della sega continua a muoversi: Inserire il
freno catena, togliere la batteria e rivolgersi ad un
rivenditore STIHL.
La motosega è difettosa.
8 Inserire e togliere la batteria
1
2
0000-GXX-3102-A0
2
1
0000-GXX-3103-A0
9 Accendere e spegnere la motosega
2
0000-GXX-1212-A1
1
3
