0458-795-9621-A
115
français
16 Maintenance
► Nettoyer la tronçonneuse avec un chiffon humide ou un
produit STIHL dissolvant la résine.
► Démonter le couvercle de pignon.
► Nettoyer la zone située autour du pignon avec un chiffon
humide ou avec un produit STIHL dissolvant la résine.
► Extraire les corps étrangers qui pourraient se trouver dans
le logement pour batterie et nettoyer le logement pour
batterie avec un chiffon humide.
► Nettoyer les contacts électriques du logement pour
batterie à l'aide d'un pinceau ou d'une brosse douce.
► Monter le couvercle de pignon.
15.2 Nettoyage du guide-chaîne et de la chaîne
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Démonter le guide-chaîne et la chaîne.

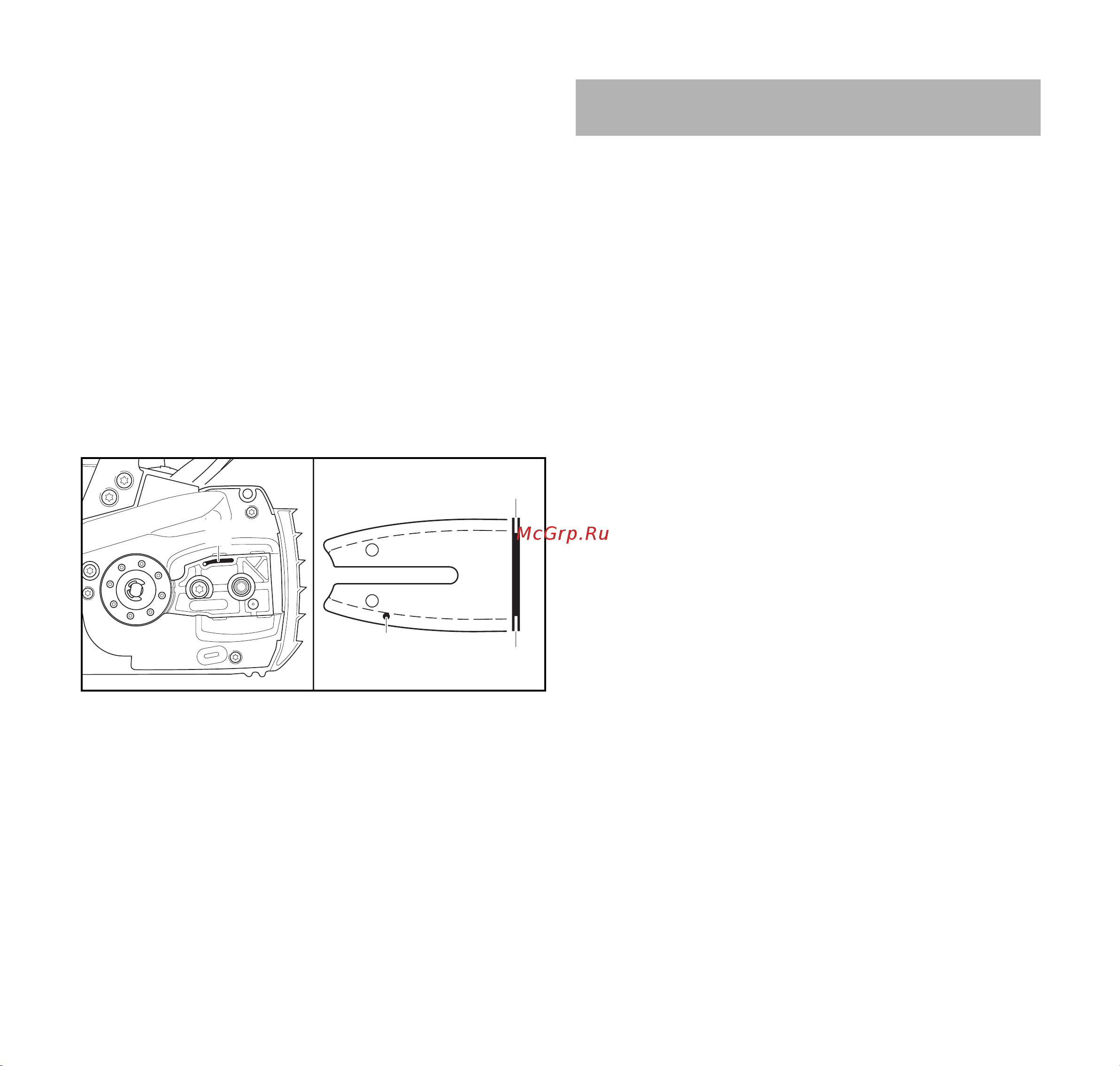

► Nettoyer le canal de sortie d'huile (1), l'orifice d'entrée
d'huile (2) et la rainure (3) en utilisant un pinceau, une
brosse douce ou un produit STIHL dissolvant la résine.
► Nettoyer la chaîne à l'aide d'un pinceau, d'une brosse
douce ou d'un produit STIHL dissolvant la résine.
► Monter le guide-chaîne et la chaîne.
15.3 Nettoyage de la batterie
► Nettoyer la batterie avec un chiffon humide.
16.1 Intervalles de maintenance
Les intervalles de maintenance dépendent des conditions
ambiantes et des conditions de travail. STIHL recommande
les intervalles de maintenance suivants :
Frein de chaîne
► Faire entretenir le frein de chaîne par un revendeur
spécialisé STIHL, aux intervalles suivants :
– Utilisation professionnelle à plein temps : tous les trois
mois
– Utilisation à temps partiel : tous les six mois
– Utilisation occasionnelle : une fois par an
Une fois par semaine
► Contrôler le pignon.
► Contrôler et ébavurer le guide-chaîne.
► Contrôler et affûter la chaîne.
Une fois par mois
► Faire nettoyer le réservoir à huile par un revendeur
spécialisé STIHL.
16.2 Ébavurage du guide-chaîne
Une bavure peut se former sur le bord extérieur du guide-
chaîne.
► Éliminer la bavure à l'aide d'une lime plate ou de l'outil
STIHL pour rectification des guide-chaînes.
► Au moindre doute : consulter un revendeur spécialisé
STIHL.
16.3 Affûtage de la chaîne
Pour affûter correctement la chaîne, il faut être bien
entraîné.
1
2
3
3
0000-GXX-3107-A0
16 Maintenance
