Stihl MSA 220 14 [74/216] Maintenance
![Stihl MSA 220 14 [74/216] Maintenance](/views2/2010958/page74/bg4a.png)
0458-795-9621-A
72
English
16 Maintenance
► Remove the bar and chain.

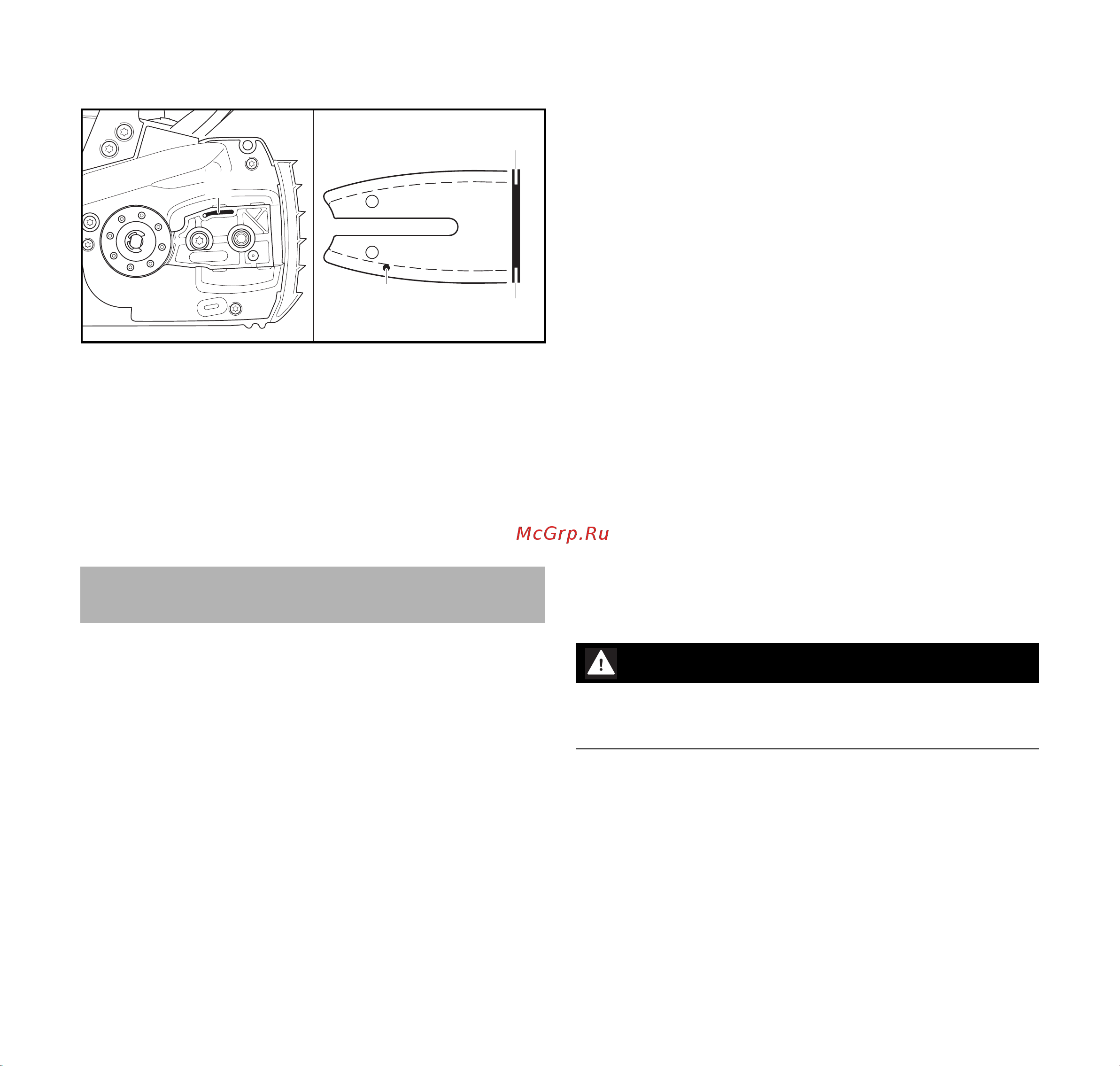

► Clean the oil port (1), oil inlet hole (2) and bar groove (3)
with a soft brush or STIHL resin solvent.
► Clean the saw chain with a soft brush or STIHL resin
solvent.
► Mount the bar and chain.
15.3 Cleaning the Battery
► Clean the battery with a damp cloth.
16.1 Maintenance Intervals
The maintenance intervals are dependent on the
environmental and operating conditions. STIHL
recommends the following maintenance intervals:
Chain brake
► Have the chain brake serviced by a STIHL servicing
dealer at the following intervals:
– Full-time usage: every 3 months
– Part-time usage: every 6 months
– Occasional usage: every 12 months
Weekly:
► Check the chain sprocket.
► Check and deburr the guide bar.
► Check and sharpen the saw chain.
Monthly:
► Have oil tank cleaned by a STIHL servicing dealer.
16.2 Deburring the Guide Bar
A burr can build up on the outer edge of the guide bar.
► Remove burr with a flat file or a STIHL guide bar dressing
tool.
► If you have any queries: Contact your STIHL servicing
dealer.
16.3 Sharpening the Saw Chain
Correctly sharpening saw chains requires a lot of practice.
STIHL files, STIHL filing aids, STIHL sharpeners and the
brochure “Sharpening STIHL Saw Chains” help you achieve
the right results. To obtain the brochure visit
http://www.stihl.com/sharpening-brochure.
STIHL recommends you have saw chains resharpened by a
STIHL servicing dealer.
WARNING
The chain's cutters are very sharp. There is a risk of cut
injuries.
► Wear work gloves made of durable material.
16 Maintenance
1
2
3
3
0000-GXX-3107-A0
