11 Mit der Motorsäge arbeiten
► Falls der Ast unter Spannung steht: Entlastungsschnitt (1)
in die Druckseite sägen und danach von der Zugseite mit
einem Trennschnitt (2) durchsägen.
11.4 Fällen
11.4.1 Fällrichtung und Rückweiche festlegen

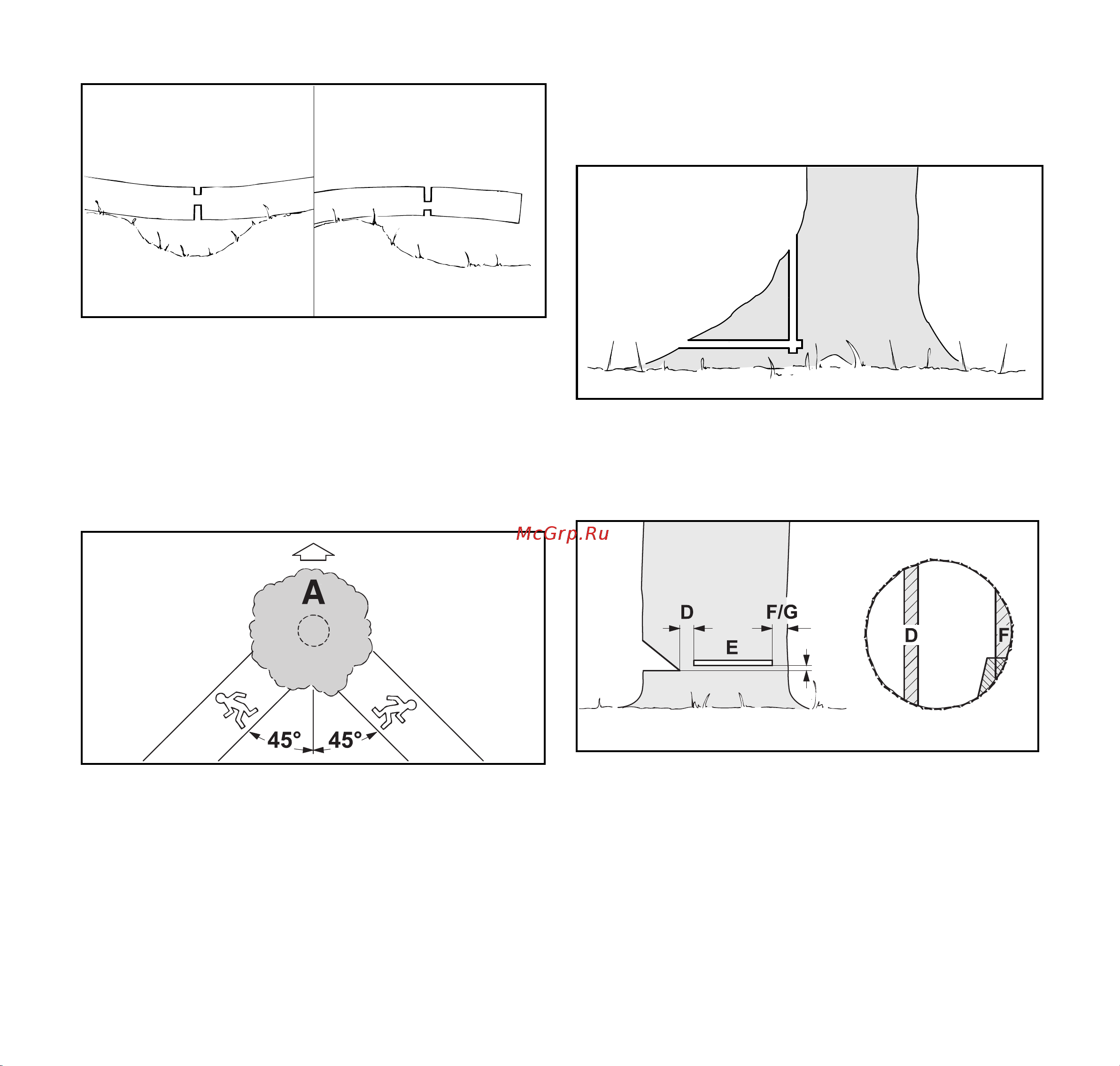

► Fällrichtung so festlegen, dass der Bereich, in den der
Baum fällt, frei ist.
► Rückweiche (B) so festlegen, dass folgende Bedingungen
erfüllt sind:
– Die Rückweiche (B) ist in einem Winkel von 45° zur
Fällrichtung (A).
– Auf der Rückweiche (B) sind keine Hindernisse.
– Die Baumkrone kann beobachtet werden.
– Falls die Rückweiche (B) an einem Hang ist, muss die
Rückweiche (B) parallel zum Hang sein.
11.4.2 Arbeitsbereich am Stamm vorbereiten
► Hindernisse im Arbeitsbereich am Stamm entfernen.
► Bewuchs am Stamm entfernen.
► Falls der Stamm große, gesunde Wurzelanläufe hat:
Wurzelanläufe zuerst senkrecht und dann waagrecht
einsägen und dann entfernen.
11.4.3 Grundlagen zum Fällschnitt
C Fallkerb
Der Fallkerb bestimmt die Fällrichtung.
D Bruchleiste
Die Bruchleiste führt den Baum wie ein Scharnier zu
Boden. Die Bruchleiste ist 1/10 des
Stammdurchmessers breit.
0000-GXX-1245-A0
1
2
1
2
B
B
0000-GXX-1246-A0
0000-GXX-1247-A0
Ø
1/10
0000-GXX-1251-A1
C
C
E
G
