Stihl MSA 220 14 [193/216] Kettingrem controleren
![Stihl MSA 220 14 [193/216] Kettingrem controleren](/views2/2010958/page193/bgc1.png)
0458-795-9621-A
191
Nederlands
10 Kettingzaag en accu controleren

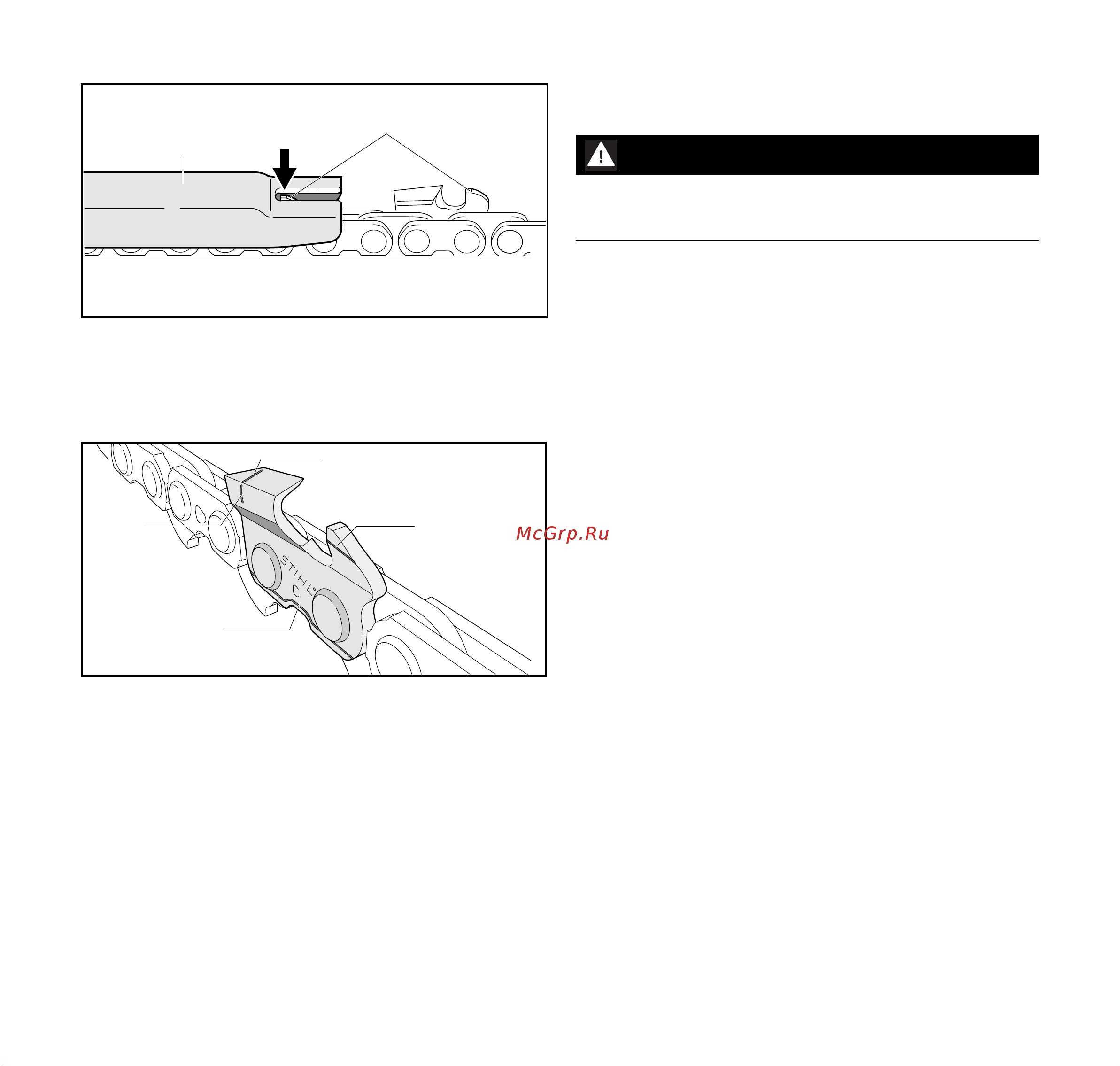

► De hoogte van de dieptebegrenzer (1) meten met behulp
van het STIHL vijlkaliber (2). Het STIHL vijlkaliber moet
passen bij de steek van de zaagketting.
► Als een dieptebegrenzer (1) boven het vijlkaliber (2)
uitsteekt: dieptebegrenzer (1) afvijlen, @ 16.3.
► Controleren of de slijtagemarkeringen (1 tot 4) op de
zaagtanden zichtbaar zijn.
► Als één van de slijtagemarkeringen op een zaagtand niet
zichtbaar is: de zaagketting niet gebruiken en contact
opnemen met een STIHL dealer.
► Met behulp van een STIHL vijlkaliber controleren of de
aanscherphoek van de zaagtanden van 30° is
aangehouden. Het STIHL vijlkaliber moet passen bij de
steek van de zaagketting.
► Als de aanscherphoek van 30° niet werd aangehouden:
de zaagketting aanscherpen/slijpen.
► Als één en ander niet duidelijk is: verzoeken wij u contact
op te nemen met een STIHL dealer.
10.4 Kettingrem controleren
► Kettingrem inschakelen en accu eruit nemen.
WAARSCHUWING
De zaagtanden van de zaagketting zijn scherp. De gebruiker
kan zich verwonden.
► Werkhandschoenen van een slijtvast materiaal dragen.
► Proberen, de zaagketting met de hand over het zaagblad
te trekken.
Als de zaagketting niet met de hand over het zaagblad kan
worden getrokken werkt de kettingrem.
► Als de zaagketting met de hand over het zaagblad kan
worden getrokken: de kettingzaag niet gebruiken en
contact opnemen met een STIHL dealer.
De kettingrem is defect.
10.5 Bedieningselementen controleren
Blokkeerknop en schakelhendel
► Kettingrem inschakelen en accu eruit nemen.
► Probeer de schakelhendel in te drukken zonder de
blokkeerknop in te drukken.
► Als de schakelhendel kan worden ingedrukt: contact
opnemen met een STIHL dealer.
De blokkeerknop is defect.
► Blokkeerknop indrukken en ingedrukt houden.
► Schakelhendel indrukken en weer loslaten.
► Als de schakelhendel moeilijk beweegt of niet terugveert
in de uitgangsstand: de kettingzaag niet gebruiken en
contact opnemen met een STIHL dealer.
De schakelhendel is defect.
Kettingzaag inschakelen
► Accu aanbrengen.
► Kettingrem lossen.
► Blokkeerknop indrukken en ingedrukt houden.
► Schakelhendel indrukken en ingedrukt houden.
De zaagketting draait.
1
0000-GXX-1218-A0
2
0000-GXX-1372-A0
1
2
3
4
