ЭКСПЛУАТАЦИЯ МАШИНЫ
4.1
|

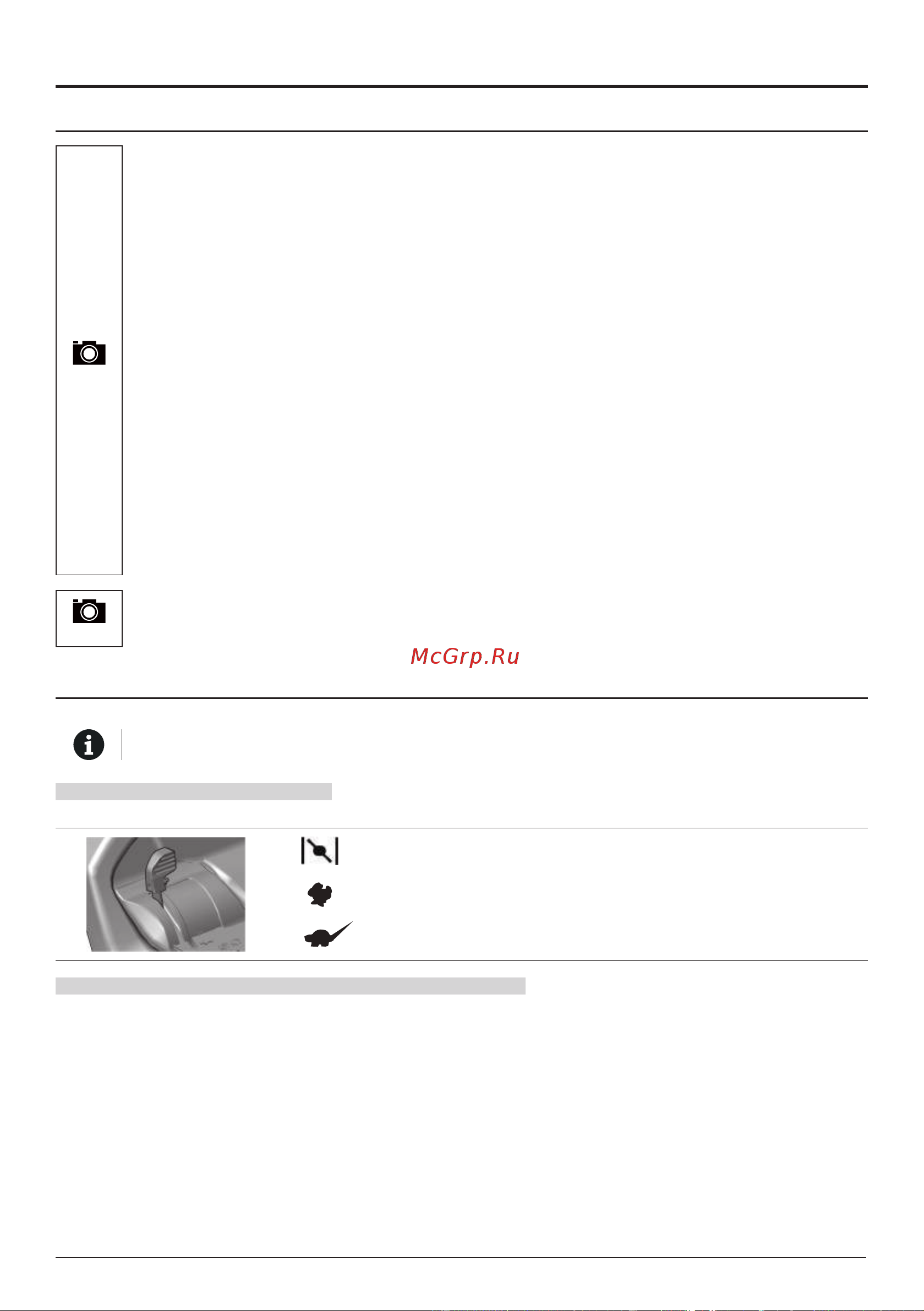

РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ И ИНДИКАТОРОВ
4.1a
(1) Рычаг дроссельной заслонки
(2) Информационная панель (дополнительная принадлежность)
(3) Переключатель автоматического/ручного управления – управление функцией скашивания при заполнении
травосборника (дополнительная принадлежность)
(4) Гнездо 12 В (дополнительная принадлежность)
(5) Деактивация отключения режущей деки для обратного хода
(6) Переключатель режущей деки
(7) Главный переключатель питания
(8) Зуммер
(9) Стояночный тормоз
(10) Круиз-контроль (дополнительная принадлежность)
(11) Рукоятка дросселя
(12) Индикатор педали тормоза и стояночного тормоза
(13) Педаль блокировки дифференциала
(14) Педаль тормоза
(15) Мульчирующий рычаг управления закрылками
(16) Педаль заднего хода
(17) Педаль переднего хода
(18) Рычаг регулировки высоты режущей деки
(19) Рычаг блокировки положения режущей деки
(20) Рычаг выгрузки травосборника
4.1a
(21) Обходной рычаг для трансмиссии K62
(22) Обходной рычаг для трансмиссии K46
4.2
|
ОПИСАНИЕ И НАЗНАЧЕНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
Указанные места элементов управления могут отличаться от фактических в зависимости от выбранной конфигурации
машины.
(1) РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Служит для регулировки скорости двигателя. Имеет три следующих положения:
Рычаг управления
воздушной заслонкой
МАКС. Максимальная скорость двигателя
МИН. Минимальная скорость двигателя (холостой ход)
(2) ИНФОРМАЦИОННАЯ ПАНЕЛЬ (дополнительная принадлежность)
Информационная панель содержит индикаторы, которые оповещают о состоянии основных функций машины.
Запуск холодного двигателя
