37

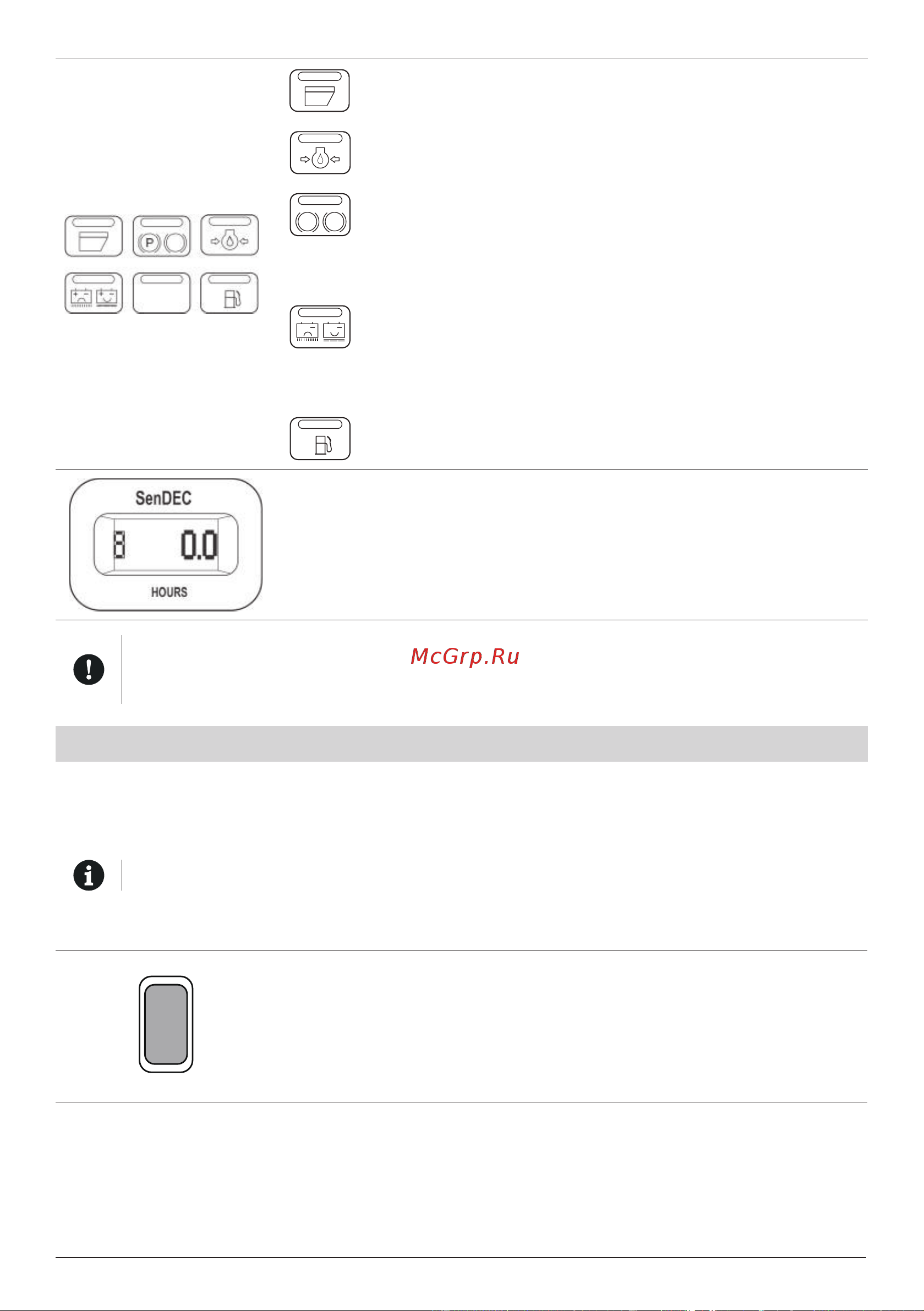

Индикатор наличия и заполнения травосборника.
Горит: травосборник не установлен на машину.
Мигает: травосборник заполнен травой
Давление моторного масла
Если давление масла в двигателе падает, индикатор горит красным цветом
P
Стояночный и рабочий тормоз
При нажатии на педаль тормоза и при задействовании рычага стояночного
тормоза индикатор горит красным цветом
+
+
Зарядка аккумулятора*
Цвет индикатора меняется в зависимости от напряжения аккумулятора. Он
может иметь следующие состояния:
- постоянно горит зеленым цветом = аккумулятор в порядке (12,6 – 14 В)
и заряжается надлежащим образом
- быстро мигает красным цветом = низкое напряжение аккумулятора
(ниже 12,6 В)
- медленно мигает синим цветом = напряжение аккумулятора превышает
14 В
Топливный резерв
Когда уровень топлива падает ниже отметки 5 л, индикатор горит оранже-
вым цветом
Счетчик моточасов**
Отображает число моточасов.
* Если через 1 мин после запуска двигателя и работы машины при максимальных оборотах без задействования режущей
деки и включения осветительных приборов цвет индикатора не меняется с красного на зеленый (возможно, синий), это
указывает на неисправность зарядной цепи и требуется помощь профессионального сервисного центра.
** Вмешательство в работу счетчика приведет к аннулированию гарантии – счетчик моточасов оснащен защитной
пломбой. В случае неисправности счетчика моточасов немедленно обратитесь в сервисный центр.
(3) ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ФУНКЦИЕЙ СКАШИВАНИЯ ПРИ ЗАПОЛНЕНИИ ТРАВОСБОРНИКА (дополнитель-
ная принадлежность)
Переключатель автоматического/ручного управления служит для включения и отключения управления функцией скашива-
ния (режущей декой), когда травосборник заполнен.
В положении «MAN» (ручное управление) функция скашивания работает постоянно. Если травосборник при этом будет
заполнен, то в желобе для выброса травы могут скапливаться обрезки травы. Поэтому данное положение предназначено
только для краткосрочного использования, чтобы завершить скашивание на очень маленькой оставшейся площади.
Если машина оснащена звуковым индикатором (зуммером), он автоматически включается при заполнении корзины.
В положении «AUT» (автоматическое управление) функция скашивания автоматически отключается, когда травосборник
заполнен.
MAN
AUT
Положение Травосборник заполнен Режущая дека
AUT (автом.) НЕТ РАБОТАЕТ
AUT (автом.) ДА НЕ РАБОТАЕТ
MAN (ручн.) НЕТ РАБОТАЕТ
MAN (ручн.) ДА РАБОТАЕТ
