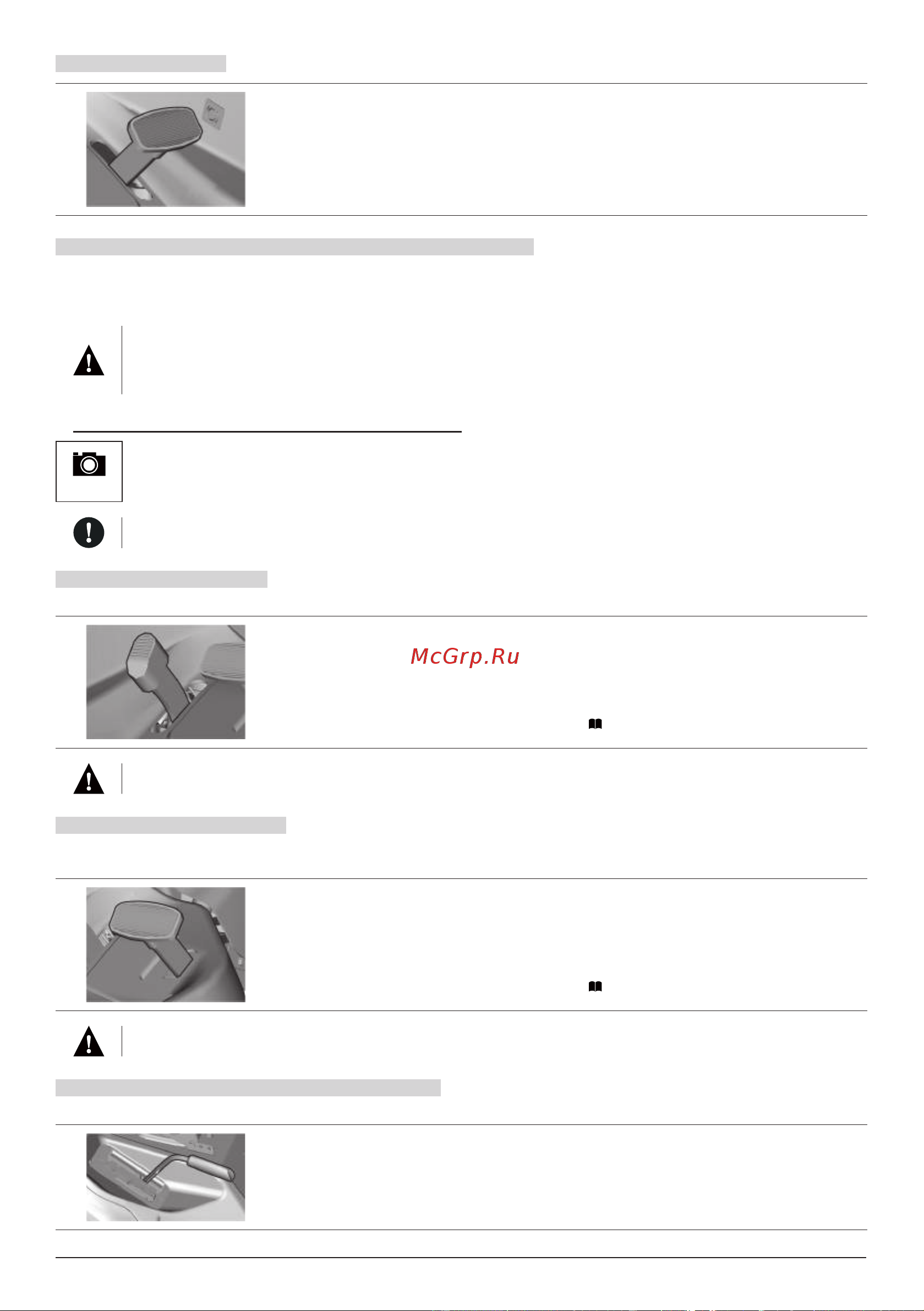

![Caiman Comodo 2WD [40/66] Установка рычага в положение 1 ближе к передним колесам открывает ползунок для мульчирования и трава собирается в травосборнике установка рычага в положение 2 ближе к задним колесам закрывает ползунок для мульчирования и трава распределяется под газонокосилкой](/views2/2011013/page40/bg28.png)
40
(14) ПЕДАЛЬ ТОРМОЗА
При нажатии на педаль тормоза садовый трактор замедляется.
Педаль также используется для запуска двигателя – запустить двигатель можно толь-
ко при выжатой педали тормоза.
(15) РЫЧАГ УПРАВЛЕНИЯ ПОЛЗУНКАМИ ДЛЯ МУЛЬЧИРОВАНИЯ
У рычага есть две функции:
1) Сбор травы – ск
ошенная трава собирается в травосборник
2) Муль
чирование – скошенная трава распределяется под газонокосилкой
Перед перемещением рычага из положения сбора травы в положение мульчирования (вниз) сначала остановите машину,
дождитесь пока режущая дека поработает в течение примерно 20 секунд без функции резки, чтобы оставшаяся ско-
шенная трава была выброшена через желоба для выброса травы. Только затем переместите рычаг в положение муль-
чирования и начните движение вперед. Несоблюдение данной процедуры может вызвать некорректную работу ползунка
и закупоривание желоба для выброса травы.
►
НАСТРОЙКА МУЛЬЧИРУЮЩОГО РЫЧАГА УПРАВЛЕНИЯ
4.1c
Установка рычага в положение 1 (ближе к передним колесам) открывает ползунок для мульчирования и трава
собирается в травосборнике.
Установка рычага в положение 2 (ближе к задним колесам)закрывает ползунок для мульчирования и трава
распределяется под газонокосилкой.
Для обеспечения правильного функционирования ползунка для мульчирования, необходимо тщательно очистить
скошенную траву и грязь из режущей деки и желоба для выброса травы после завершения работы.
(16) ПЕДАЛЬ ЗАДНЕГО ХОДА
Педаль управляет мощностью, передаваемой на задние колеса, и контролирует скорость движения машины задним ходом.
Чем больше выжата педаль, тем быстрее движется машина, и наоборот.
При отпускании педали автоматически включается нейтральное положение и машина
останавливается.
Подробная информация приведена в разделе 5.5.
Изменение направления движения вперед/назад возможно только после остановки машины!
(17) ПЕДАЛЬ ПЕРЕДНЕГО ХОДА
Педаль управляет мощностью, передаваемой на задние колеса, и контролирует скорость движения машины передним хо-
дом.
Чем больше выжата педаль, тем быстрее движется машина, и наоборот.
При отпускании педали автоматически включается нейтральное положение и машина
останавливается.
Подробная информация приведена в разделе 5.5.
Изменение направления движения вперед/назад возможно только после остановки машины!
(18) РЫЧАГ РЕГУЛИРОВКИ ВЫСОТЫ РЕЖУЩЕЙ ДЕКИ
Рычаг служит для регулировки высоты режущей деки относительно земли.
Рычаг имеет 7 рабочих положений, которые соответствуют высоте скашивания 3 –
9,5 см.
Чем больше номер положения рычага, тем большей высоты растительность остается
после скашивания.
