Культиваторы и мотоблоки | Ликбез и обзор
145www.master-forum.ru

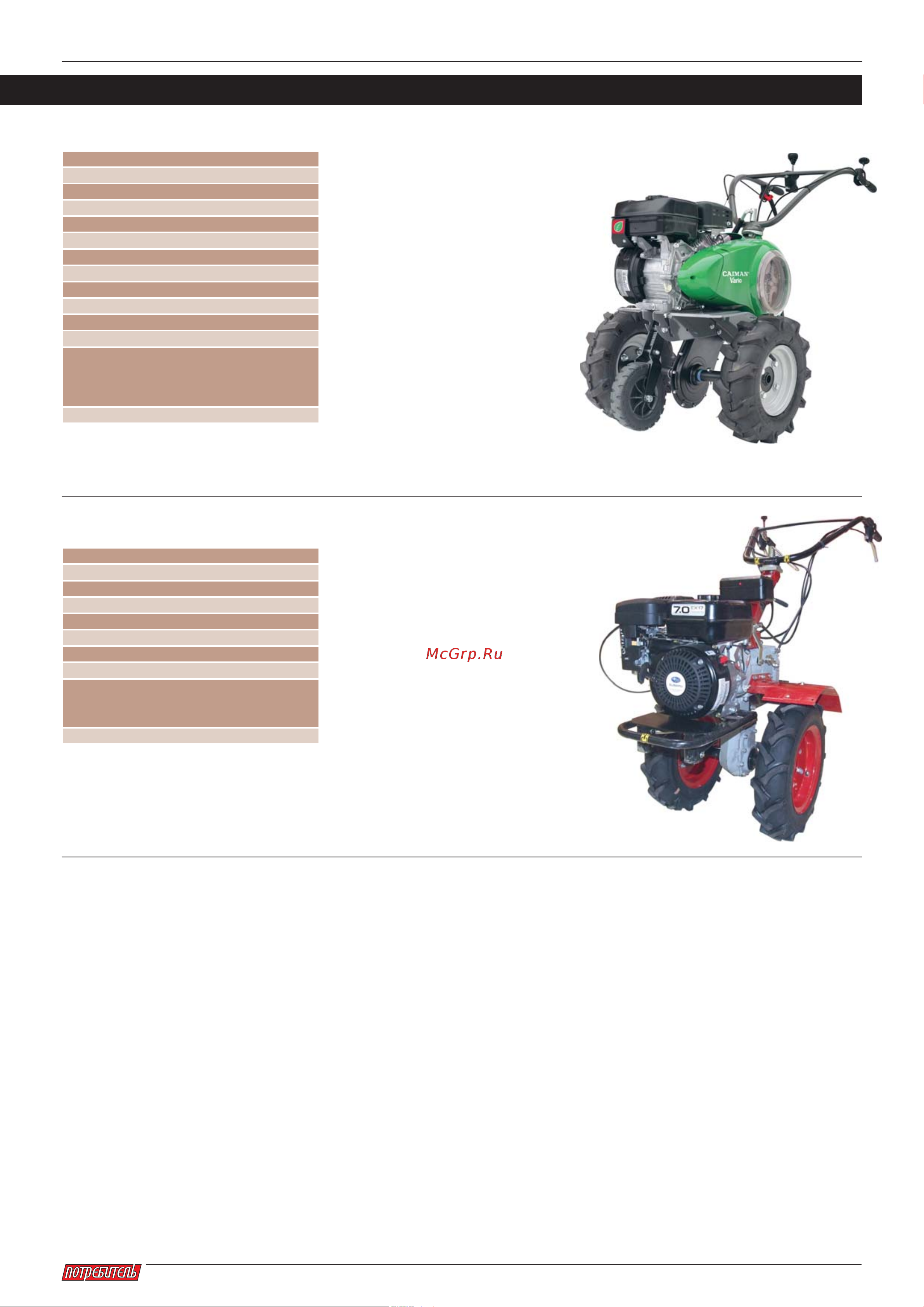

Угра НМБ — 1 Н10
ВЕС: 91 кг
ДВИГАТЕЛЬ: четырёхтактный, Robin-Subaru EX21
МОЩНОСТЬ: 5,2 кВт (7 л. с. )
ОБЪЁМ ЦИЛИНДРА: 211 см³
ОБЪЁМ ТОПЛИВНОГО БАКА: 3,4 л
КОЛИЧЕСТВО ПЕРЕДАЧ: 3 передние и 1 задняя
СЦЕПЛЕНИЕ: дисковое
РЕДУКТОР: шестерёнчатый
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ: фрезы-культиваторы;
плуг; окучник; картофелевыкапыватель; косилка роторная;
снегоуборщик роторный; щётка снежная; нож-отвал; тележка
одноосная прицепная для перевозок грузов до 350 кг
ЦЕНА: 43 000 руб.
Хотя по массогабаритным характери-
стикам «Угру» нельзя отнести к тяжёлым
мотоблокам, по техническим решениям
это определённо серьёзная профессио-
нальная машина. Многоступенчатая ше-
Caiman Vario 60S TWK+
ВЕС: 72 кг
ДВИГАТЕЛЬ: четырёхтактный, Robin-Subaru EP17 OHC
МОЩНОСТЬ: 3,7 кВт (6 л. с.) при 3400 об/мин
ОБЪЁМ ЦИЛИНДРА: 169 см³
ОБЪЁМ ТОПЛИВНОГО БАКА: 3,4 л
КОЛИЧЕСТВО ПЕРЕДАЧ: 2 передние и 1 задняя; вариатор
СЦЕПЛЕНИЕ: ременное
РЕДУКТОР: цепной
КОЛИЧЕСТВО ФРЕЗ В КОМПЛЕКТЕ: 6
ДИАМЕТР ФРЕЗ: 32 см
ШИРИНА ОБРАБОТКИ: 90 см
ГЛУБИНА ОБРАБОТКИ: 32 см
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
плуг; окучник; металлические колёса с грунтозацепами;
картофелевыкапыватель; сегментная косилка; роторная
косилка; снегоотбрасыватель; роторная щётка; нож-отвал;
прицеп
ЦЕНА: 41 990 руб.
Запатентованная трансмиссия
VarioAutomat включает в себя вариатор
в сочетании с обычной «коробкой передач»
стерёнчатая, как на автомобиле, коробка
передач эффективно оптимизирует работу
с прицепным и навесным оборудовани-
ем, обеспечивая тяговое усилие до 130 кгс
(1,28 кН). Мокрое многодисковое сцепле-
ние с металлокерамическими дисками
и шестерёнчатый редуктор обеспечивают
плавность и бесшумность работы, высокую
надёжность мотоблока, особенно на тя-
жёлых грунтах, устойчивость к ударным
нагрузкам. Увеличенный дорожный про-
свет (170 мм) не только повышает про-
ходимость, но и исключает повреждение
растений при работе. На этом мотоблоке
два вала отбора мощности: один с частотой
вращения, не зависящей от скорости дви-
жения мотоблока, другой — с зависящей.
Это позволяет использовать более широ-
кий диапазон навесного и прицепного обо-
рудования.
с двумя скоростями вперед и одной назад.
Вариатор обеспечивает автоматическое
бесступенчатое изменение передаточно-
го отношения в зависимости от нагрузки.
А «механика» работает как демультипли-
катор «раздатки» на внедорожниках, т. е.
позволяет в тяжёлых условиях дополни-
тельно понизить диапазон передаточных
чисел трансмиссии. При номинальных
оборотах двигателя полный диапазон
скоростей вращения колёс варьирует-
ся от 28 до 165 об/мин. Есть возмож-
ность работать как с передним, так
и с задним навесным оборудованием.
Мотоблок имеет вал отбора мощно-
сти для привода переднего активного
навесного оборудования.
Сошник на этой модели двусторон-
ний: прямой конец сошника позволяет
усилить проникновение в твёрдую почву,
а загнутый обеспечивает устойчивое про-
движение по вязкой земле.
Плуг. Необходим в первую очередь тем,
кто занимается выращиванием картофе-
ля. При соответствующем навыке с помо-
щью плуга можно сажать картофель вес-
ной и выкапывать осенью. В зависимости
от конструкции плуга отвал земли может
быть на одну или на две стороны. Хорошо
изготовленный и настроенный плуг само-
заглубляется при движении.
Оборотный плуг. С обычным плугом
после вспахивания каждой борозды при-
ходится вхолостую перегонять мотоблок
обратно. У оборотного плуга два лемеха:
один отваливает пласт налево, другой
— направо. Но работает только один,
другой поднят над землей. При вспаш-
ке в обратном направлении плуг пере-
ворачивают, так что пласт отваливается
в ту же сторону.
Роторный плуг. Для его работы тре-
буется привод от вала отбора мощности,
но работать с ним легче, чем с простым
плугом, поскольку он не критичен к равно-
мерности и прямолинейности движения
мотоблока. Конструктивно представляет
собой от двух до четырёх изогнутых леме-
хов. Преимуществом такого плуга по срав-
нению с фрезой-культиватором можно
считать перенос верхнего слоя земли вниз,
как у обычного плуга, и более высокую
производительность.
Борона. После вспашки часто остаются
крупные комья земли, которые необходи-
мо разбить и разровнять. Для этого и пред-
назначена борона, дисковая или с зубьями
(пальчиковая). Первая разрезает крупные
комья на относительно тонкие пласты;
вторая разрыхляет эту «нарезку», наводя
«финальный блеск».
Окучник (плуг-окучник). Плуг
с V-образным лемехом. С его помощью де-
лают борозды для посева овощей (фасоли,
гороха, лука) и окучивают картофель после
посадки.
Картофелевыкапыватель. Процесс
выкапывания картофеля — самый тяжё-
лый этап сельскохозяйственных работ.
Для этой цели можно использовать плуг,
но работа с ним тяжела и часто приво-
дит к повреждению корнеплодов. Лучший
вариант — специальный картофелевыка-
пыватель. Он приподнимает почву вместе
с корнеплодами, земля осыпается, а карто-
фель оказывается на поверхности.
Косилка. Кроме выполнения работ
по обработке земли, мотоблоком можно
косить траву. Для этого существуют ко-
силки двух основных типов: ножевые и ро-
торные. Роторные косилки, конечно, более
эффективны, но и более опасны. Ножевые
более манёвренны, ими удобнее выкаши-
вать участки между деревьев и кустов.
Аэратор. Прокалывает грунт, чтобы
обеспечить доступ кислорода, влаги и удо-
брений к корням газонной травы.
Роторная щётка. Насадка, позво-
ляющая быстро и эффективно подмести
большую территорию (как асфальтовые
дорожки, так и газон, надо только по-
разному отрегулировать высоту). Также
хорошо она может справиться со свеже-
выпавшим снегом.
Нож-отвал (бульдозерный нож).
Иногда бывает нужно передвинуть груду
песка или снять слой почвы, а чаще все-
