Caiman Elite 60 SD2
Мотокультиватор среднего класса
ДВИГАТЕЛЬ: Robin-Subaru EP 17; OHC; горизонтальный вал;
169 см³
ТРАНСМИССИЯ: ременное сцепление с пневмоприводом; цеп-
ной редуктор; количество передач — 1 передняя и 1 задняя
ДИАМЕТР ФРЕЗ: 320 мм
РАБОЧИЕ ПАРАМЕТРЫ: ширина обработки —
300/ 600/ 900 мм; глубина обработки — до 320 мм
КОМПЛЕКТАЦИЯ: культиватор; 6 секций почвофрез;
защитные диски; съёмные щитки для третьей пары фрез;
транспортировочное колесо; сошник
ВЕС: 57 кг
ЦЕНА: 37 990 руб.
Культиватор рекомендуется производи-
телем для обработки участков до 2500 м
2
,
включая работу по «целине», и полупро-
фессионального применения. Исполнение
соответствующее: все элементы рассчитаны
на высокие нагрузки, двигатель — Robin-
Subaru модели EP 17, с максимальной вы-
ходной мощностью почти в 6 лошадиных
сил (при 4000 об/мин). Транспортировоч-
ное колесо установлено на мощной стой-
ке, в крайних фиксируемых положениях
стойка прижимается к раме пружиной.
Для смены положения колеса её нужно не-
много вытянуть «на себя», выводя стальной
палец-фиксатор из зацепления с вырезами
на раме. Редуктор заднего хода — шесте-
рёнчатый, запатентованной конструкции,
сцепление с одним ремнём. Цепной редук-
тор в стальном корпусе — разборный, об-
служиваемый. Рукоятка — эргономичной
«овальной» формы с возможностью лёгко-
го изменения положения.
Органы управления, находящиеся на ру-
коятках, тоже отличаются от обычных,
чаще всего применяемых на культивато-
рах рычагов. Рычажный переключатель на-
правления движения крепится на правой
рукоятке, на левой находится рычаг регули-
ровки оборотов двигателя. В правую руко-
ятку также вмонтированы, во-первых, по-
воротный выключатель двигателя с двумя
положениями выключения, а во-вторых —
клавиша пневмосцепления.
Собственно, пневматический привод
сцепления как раз является важнейшей
особенностью данной модели. Натяжной
ролик прижимает ремень не с помощью
тросового привода от рукоятки, а за счёт
разрежения во впускном коллекторе двига-
теля. При этом сцепление работает мягче,
без рывков, снижаются нагрузки на детали
трансмиссии, что особенно важно во время
работы на тяжёлых почвах и целине.
Вес модели достаточно велик для «средне-
го класса», а значит, культиватор может ра-
ботать с различными типами дополнитель-
ного прицепного оборудования, которое
можно приобрести как по отдельности, так
и в виде комплектов. В их число входят кар-
тофелевыкапыватели и окучники разных
видов, плуг, полольник, металлические ко-
лёса, грунтозацепы с удлинителями, пнев-
матические колёса, а также оцинкованная
тележка грузоподъёмностью до 450 кг.

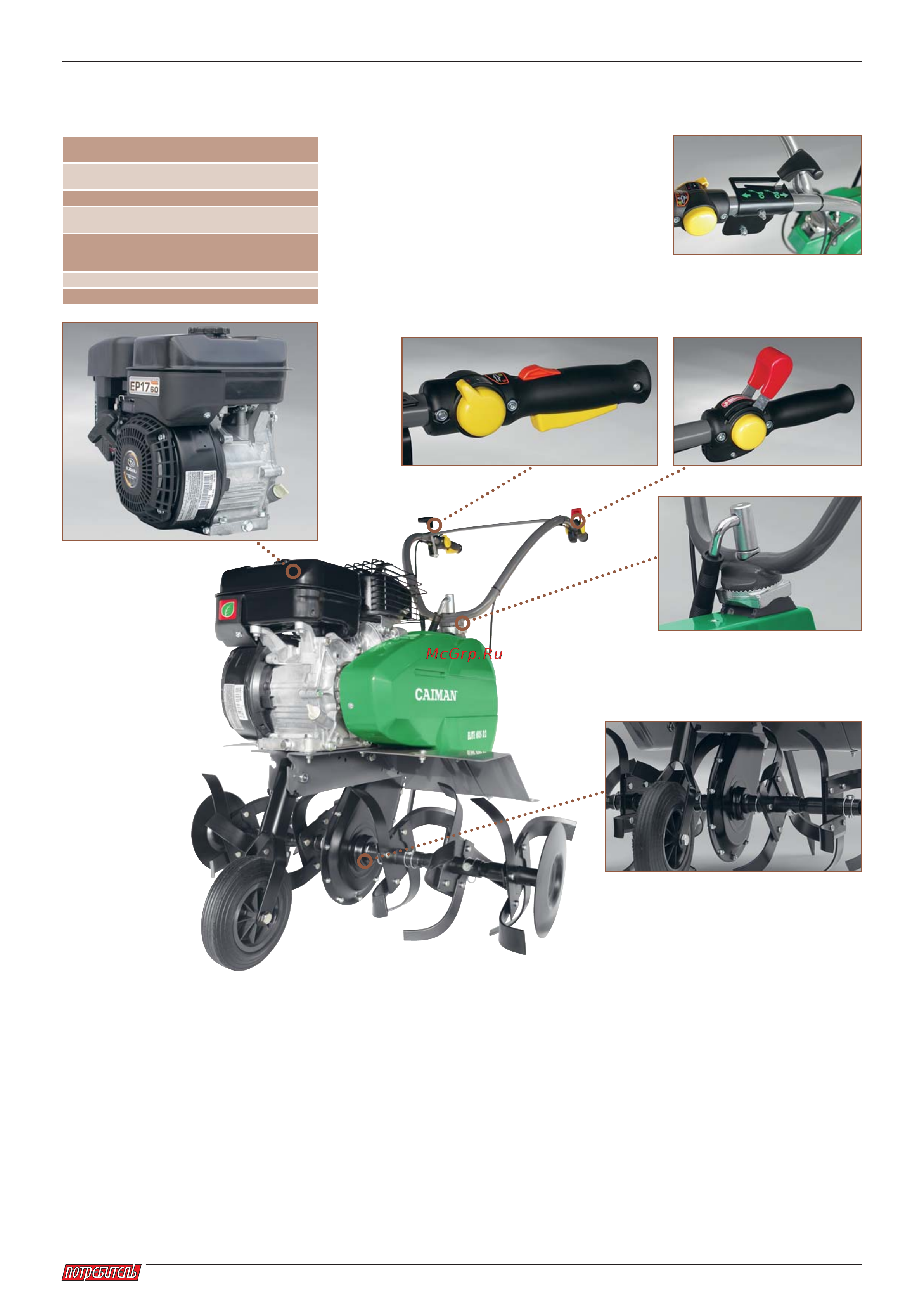

Культиватор
позиционируется
как предназначенный
для полупрофес-
сиональной работы
и оснащается
соответствующим
по исполнению
двигателем:
Robin-Subaru
EP 17 с цепным
приводом и верхним
расположением
распредвала (OHC)
Узкий цепной разборный обслуживаемый
редуктор создаёт минимальное
сопротивление при работе. Фрезы
из закалённой стали собраны
на заклёпках и крепятся с помощью
пальцев с «нетеряющимися» защёлками
Важнейшее отличие культиватора
от большинства представленных
на рынке моделей — пневматическое
управление сцеплением: клавиша вместо
традиционного рычага на правой рукоятке.
Рычажок сверху — блокировка от случайного
нажатия, для остановки двигателя
используется поворотный рычажок
Для выбора направления
движения используется
отдельный рычаг
На левой рукоятке находится
рычаг управления топливной
заслонкой двигателя
Конструктивно объединённый узел
регулировки высоты и угла поворота
рукоятки управления фиксируется
специальной гайкой с шарнирно
закреплённым рычагом
