Крупный план | Культиваторы и мотоблоки
156
GardenTools. Садовая техника

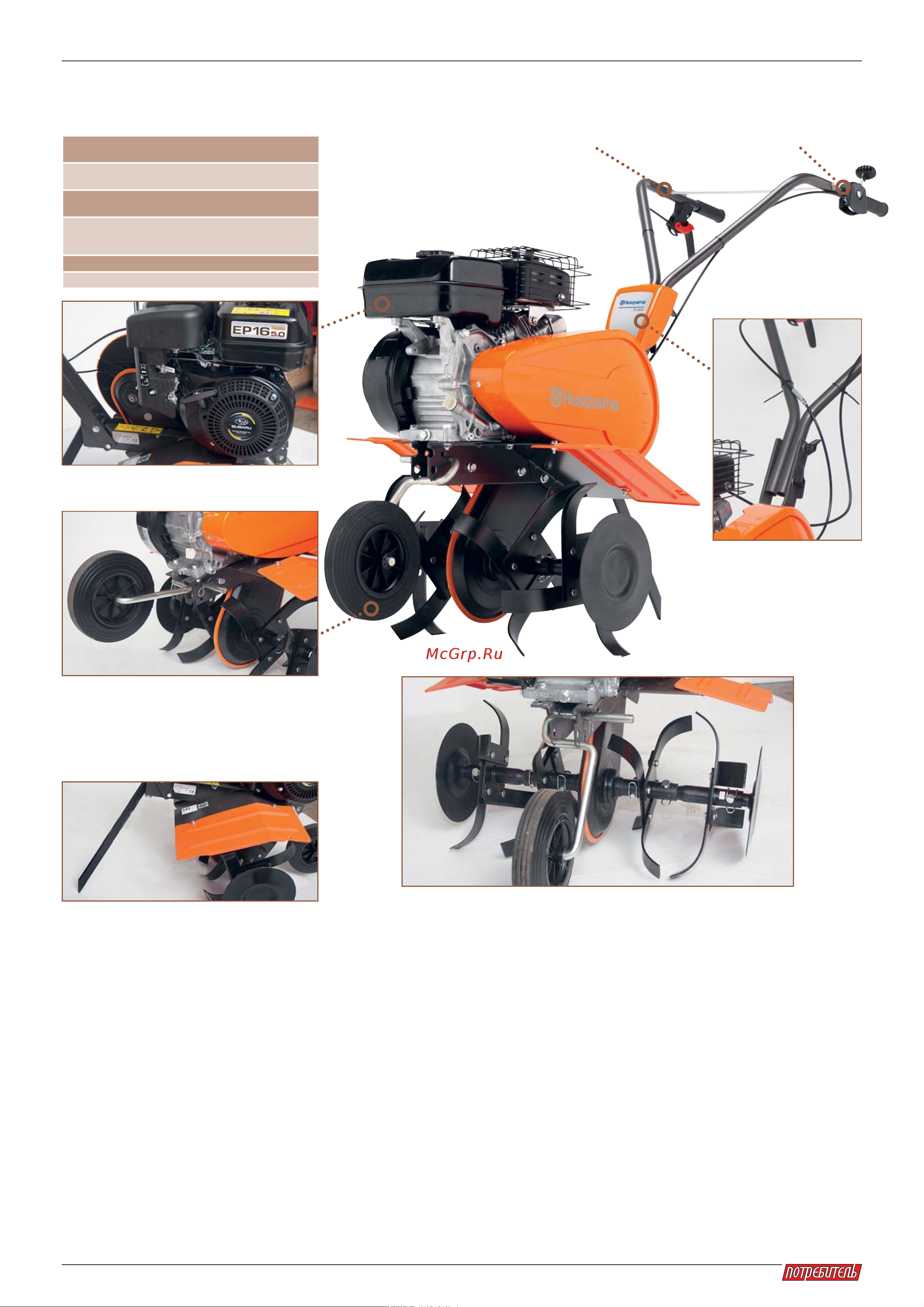

Husqvarna TF 224
Мотокультиватор среднего класса
ДВИГАТЕЛЬ: Robin-Subaru EP16; OHC;
горизонтальный вал; 169 см³
ТРАНСМИССИЯ: ременное сцепление; цепной редуктор;
количество передач — 1 передняя
РАБОЧИЕ ПАРАМЕТРЫ: ширина обработки — 300/ 600 мм;
глубина обработки — до 250 мм
КОМПЛЕКТАЦИЯ: культиватор; 4 секции почвофрез;
защитные диски; съёмные щитки для фрез;
транспортировочное колесо; сошник
ВЕС: 53 кг
ЦЕНА: 23 800 руб.
Сравнительно простой культиватор на-
чального уровня в линейке культиваторов
средней мощности, предназначенных для
частного использования на сравнительно
небольших территориях (не более 20 «со-
ток»). Модель оснащена мотором Robin-
Subaru — традиционной маркой для культи-
ваторов Husqvarna. Важнейшее их отличие
от большинства двигателей, применяемых
в садовой технике, — верхнее расположе-
ние распредвала: это более сложная, но тех-
нически надёжная конструкция по сравне-
нию с «нижневальными» моторами.
Обслуживание мотора в процессе экс-
плуатации не вызовет затруднений: свеча
зажигания легко доступна, смена масла
достаточно проста, а воздушный фильтр —
многоразовый, поролоновый. Максималь-
ная скорость вращения выходного вала
(157 об/мин) обеспечивает быстроту об-
работки и хорошую культивацию, осо-
бенно на уже возделанных территориях.
Мощность двигателя составляет 4,9 л. с. при
3600 об/мин.
Стандартная комплектация включает
в себя две пары фрез с дисками для защиты
растений и нерегулируемый сошник: глу-
бину обработки выбирают простым пере-
мещением рукояток управления вверх-
вниз в процессе работы. Фрезы разъёмные,
соединяются между собой с помощью
стальных пальцев с защёлками. Ножи фрез
соединены на заклёпках, диаметр фрез
320 мм.
Компоновка аппарата традиционна.
Управление включением передней пере-
дачи — тросовое, рычаг включения снаб-
жён блокировкой, находится на правой
рукоятке, рычажок управления оборотами
двигателя — на левой. При хранении руко-
ятки можно снять или сложить. Цепной
редуктор — в неразборном исполнении.
Переднее транспортировочное колесо
закреплено на опоре, имеет два возмож-
ных положения установки. Опору можно
снять вместе с колесом — она фиксируется
от перемещения относительно рамы куль-
тиватора с помощью одного пружинного
шплинта. В любом случае для перемещения
колеса или снятия опоры этот шплинт не-
обходимо вынуть, тогда опору можно сдви-
нуть, повернуть или просто снять.
В эту линейку культиваторов Husqvarna
входят ещё две технически более сложные,
тяжёлые и мощные модели TF 334 и TF
434P (последняя — с пневматическим при-
водом сцепления).
Узел крепления
рукоятки прикрыт
пластиковым щитком
(на фото щиток снят).
Сама рукоятка съёмная,
при хранении её можно
сложить
Управление
регулировкой
числа оборотов
двигателя вынесено
на левую рукоятку
Переднее транспортировочное колесо
с узлом крепления. Для изменения
положения колеса надо вынуть шплинт,
немного сдвинуть колёсную опору вбок,
установить в нужном положении и снова
зафиксировать шплинтом
Редуктор в неразборном корпусе, транспортировочное колесо опущено.
Четыре фрезы и два диска для защиты растений, соединяющихся
с помощью стальных пальцев с полукруглыми защёлками, — полный
комплект для обработки почвы
Боковые съёмные крылья, необходимые при
работе двумя парами фрез, и не регулируемый
по глубине захода в землю сошник
Двигатель Robin-Subaru EP16 с верхним
расположением распределительного вала
Ручка включения
передней передачи
с блокировкой
от случайного
нажатия
