Культиваторы и мотоблоки | Крупный план
159www.master-forum.ru
Культиватор с установленными
почвофрезами, защитными дисками
и щитками. Стальные пальцы для
соединения фрез — легкосъёмные,
с проволочными защёлками,
ножи соединяются с фланцами
на заклёпках
Культиватор «классической» компонов-
ки, с ременной передачей и неразборным
цепным редуктором. Модель оснащена
двигателем Briggs&Stratton, также имеет
модификации с моторами Honda и GGP
и аналоги, выпускаемые под торговой
маркой Stiga (обе эти марки принадлежат
одному концерну GGP).
По своим техническим характеристи-
кам модель относится к универсальному
«среднему классу» и может использовать-
ся для производства некоторых других
сельскохозяйственных работ: вспашки
плугом, окучивания, выкапывания кар-
тофеля, очистки почвы от старой травы
и т. п. Колёса и дополнительное оборудо-
вание для этих операций можно приоб-
рести отдельно.
Из особенностей модели следует отме-
тить оригинальное исполнение некото-
рых элементов. Вообще вопросам дизай-
на компания уделяет самое пристальное
внимание, и здесь в первую очередь в гла-
за бросаются два щитка, закрывающие
рулевую колонку. Их функция скорее де-
коративная — обеспечить узнаваемость
модели. Другие элементы сочетают ори-
гинальность и функциональность. Рычаг
сцепления снабжён дополнительным вну-
тренним рычажком-фиксатором, причём
при его блокировке он не мешает удер-
жанию ручки культиватора. Оригинально
выполнен и рычаг (скорее даже рукоятка)
переключения переднего/заднего хода.
Сцепка имеет три отверстия для установ-
ки сошника относительно поперечной
оси. В центральном культиватор движется
прямо, при смещении сошника вбок ма-
шина будет двигаться с небольшим уво-
дом вбок, в сторону сошника. Смещение
сошника может скомпенсировать увод
при работе на небольших склонах или по-
следовательной обработке участка, когда
одна из крайних фрез проходит по ранее
обработанной полосе почвы. Штатный
сошник по высоте не регулируется, регу-
лируемый доступен как опция. Стойка
переднего транспортировочного колеса
крепится к раме с помощью быстро-
съёмного шплинта, при работе её снима-
ют или поднимают, устанавливая в сосед-
нее отверстие на раме.
Культиватор способен работать с дву-
мя парами фрез, собранными в единые
блоки, на лёгких и ранее распаханных по-
чвах можно присоединить и третью пару.
Секции фрез крепятся к оси и друг к другу
с помощью стальных пальцев с проволоч-
ными защёлками. Боковые защитные ди-
ски входят в комплект.

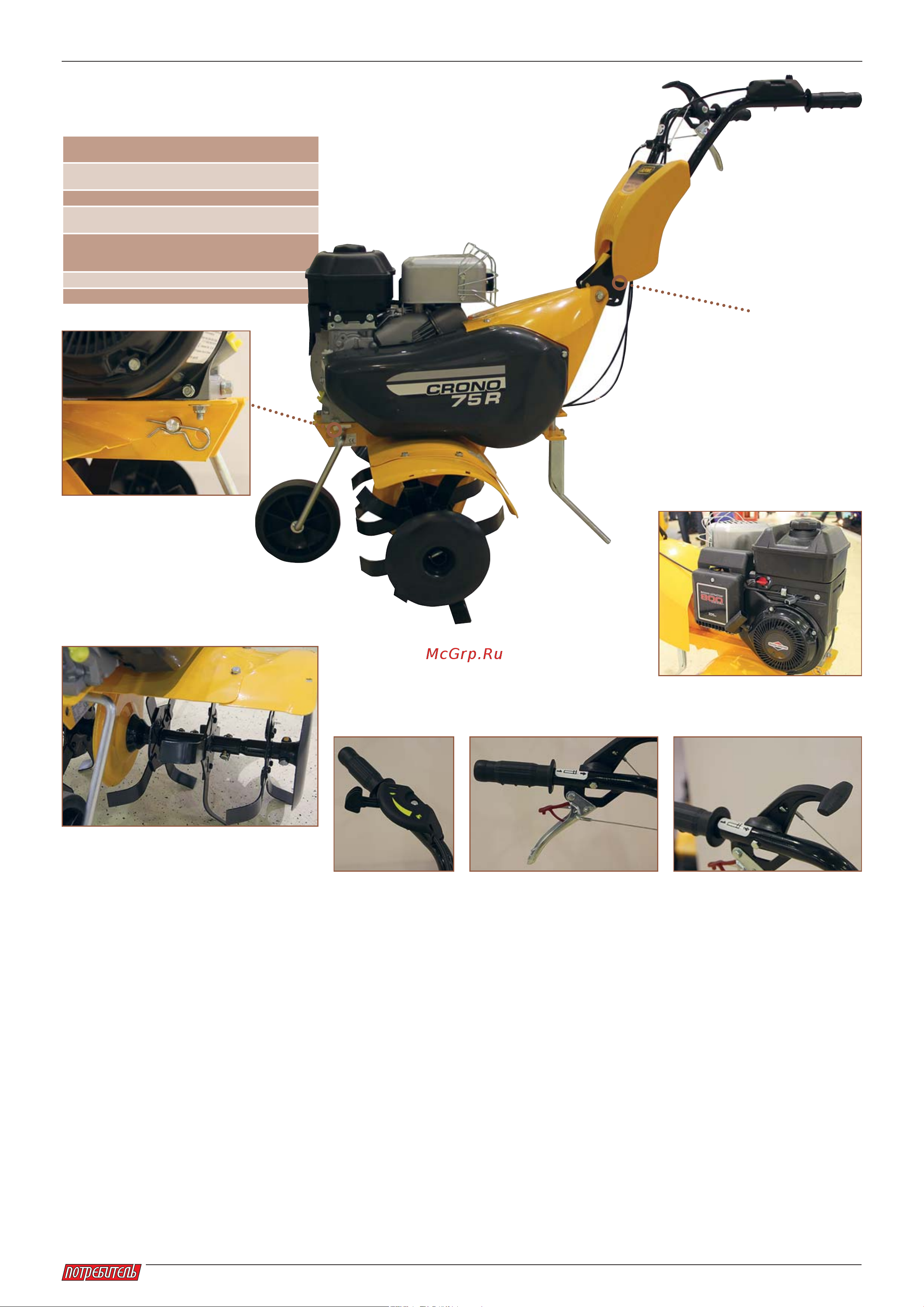

Alpina Crono 75 RB
Мотокультиватор среднего класса
ДВИГАТЕЛЬ: Briggs&Stratton 800 Series;
OHV; горизонтальный вал; 205 см³
ТРАНСМИССИЯ: ременное сцепление; цепной редуктор;
количество передач — 1 передняя и 1 задняя
ДИАМЕТР ФРЕЗ: 305 мм
РАБОЧИЕ ПАРАМЕТРЫ: ширина обработки — 500/ 750 мм;
глубина обработки — до 240 мм
КОМПЛЕКТАЦИЯ: культиватор; 6 секций почвофрез;
защитные диски; съёмные щитки для третьей пары фрез;
транспортировочное колесо; сошник
ВЕС: 50 кг
ЦЕНА: 25 800 руб.
Стойка переднего
транспортировочного
колеса крепится на раме
с помощью проволочного
фиксатора. С другой стороны
относительно рамы к стойке
приварен металлический упор
(он виден на центральной
фотографии)
Двигатель Briggs&Stratton 800 Series достаточно прост
в эксплуатации и обслуживании. Эта серия двигателей
применяется на бытовой и полупрофессиональной технике
На левой рукоятке
находится рычаг
регулировки
оборотов двигателя
Рычаг сцепления на правой рукоятке снабжён
блокировкой — дополнительным рычажком внутри
основного. Оригинально исполнен верхний рычаг
для переключения направления движения
Узел регулировки
положения рулевой
колонки по высоте.
Используется болтовое
крепление. Сама
колонка прикрыта
декоративными
щитками,
прикрывающими её
от грязи и придающими
культиватору
узнаваемый внешний вид
