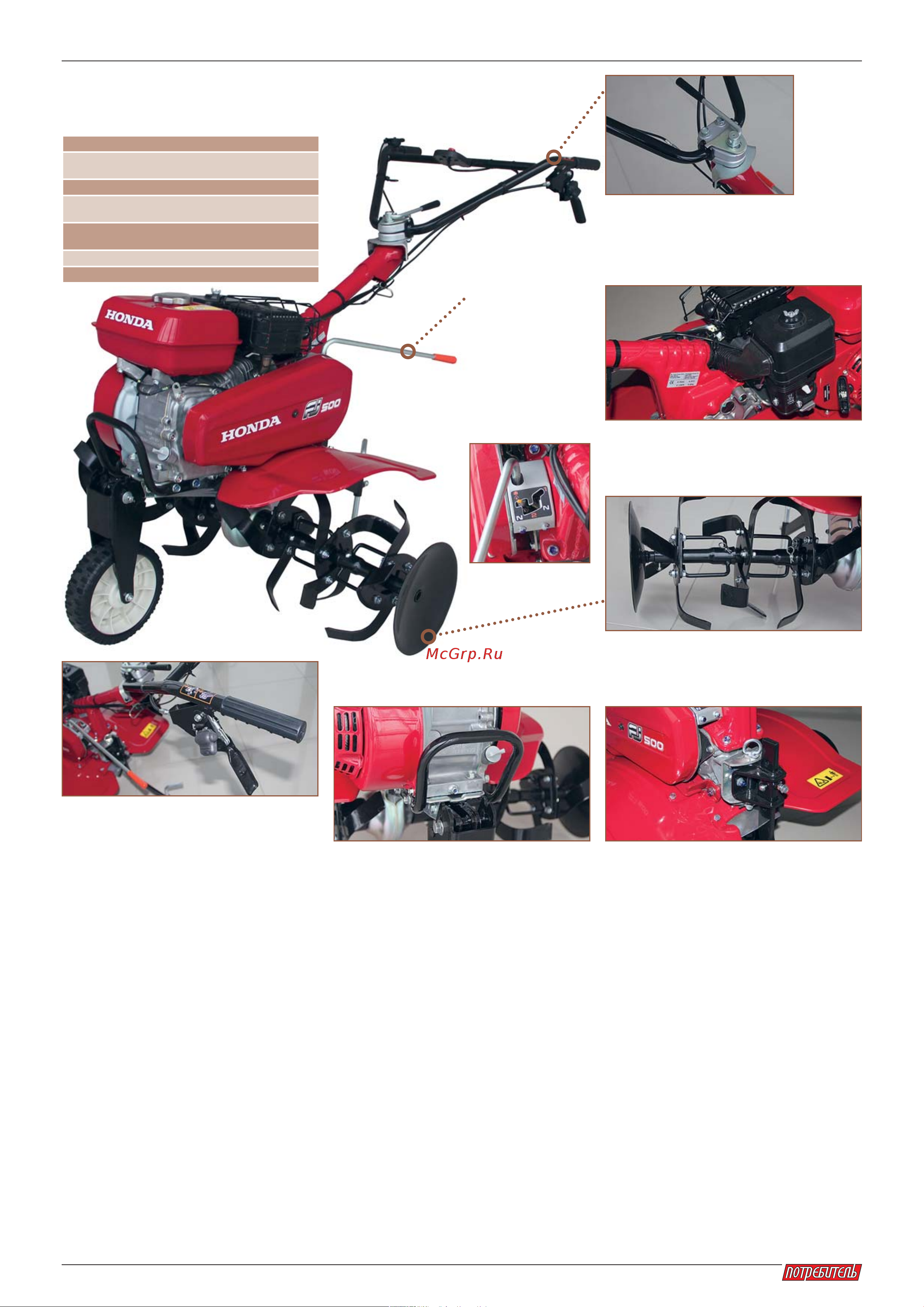

Узел крепления рукоятки управления
к штанге культиватора. Отвернув
фиксатор, рукоятку можно складывать,
регулировать по высоте и поворачивать
относительно продольной оси
Honda FJ500 DER
Мотокультиватор среднего класса
ДВИГАТЕЛЬ: Honda GX160; OHV; горизонтальный вал; 163 см³
ТРАНСМИССИЯ: ременное сцепление; цепной редуктор;
количество передач — 2 передние и 1 задняя
ДИАМЕТР ФРЕЗ: 305 мм
РАБОЧИЕ ПАРАМЕТРЫ: ширина обработки —
350/ 630/ 900 мм; глубина обработки — до 300 мм
КОМПЛЕКТАЦИЯ: культиватор; 6 секций почвофрез;
защитные диски; транспортировочное колесо; сошник
ВЕС: 62 кг
ЦЕНА: 39 500 руб.
Новая модель мотокультиватора
от компании Honda поступит в продажу
весной 2013 года. По основным характе-
ристикам её можно отнести к технике
среднего класса, а по уровню технической
оснащённости модель ближе к тяжёлым,
многофункциональным аппаратам. Разу-
меется, помимо общего уровня исполне-
ния, в конструкции не обошлось без новых
и оригинальных технических решений.
Самая простая и часто требующаяся опе-
рация при обслуживании любого двигате-
ля — очистка воздушного фильтра, от сте-
пени загрязнённости которого зависит
мощность мотора. Культиватор комплек-
туется двигателем Honda GX160 с изме-
нённой крышкой фильтра: от неё к полой
рукоятке идёт гофрированный резиновый
шланг. При работе на сухой и песчаной по-
чве фрезы поднимают в воздух пылевые ча-
стицы — чем дальше от земли (и фрез), тем
меньше их концентрация. Использование
рукоятки в качестве шноркеля (вынос-
ного воздухозаборника) — решение про-
стое и изящное. Фильтр будет засоряться
медленнее, а крупные частицы, попавшие
в неё, до двигателя всё равно не дойдут —
задержатся в изгибах шланга.
Крутящий момент передаётся от мото-
ра на фрезы через ременное сцепление,
шестерёнчатую коробку передач и цепной
редуктор. Заглубляющаяся в землю при
работе нижняя часть редуктора прикрыта
защитным кожухом. Фрезы сборные, до-
пускается установка до трёх пар. К осям
второй и третьей пары приварены «руко-
ятки» — в работе они дополнительно раз-
бивают комья земли, к тому же удобны
при переноске фрез отдельно от машины.
Переключение передач — «мотоблоч-
ного» типа, длинным рычагом. На левой
ручке управления закреплён рычаг вклю-
чения сцепления, на правой — рычажок
выбора оборотов, посередине находится
выключатель двигателя. Рукоятку можно
складывать, регулировать по высоте и по-
ворачивать вбок на угол до 30°, чтобы при
работе не затаптывать вспаханную почву.
Культиватор оснащён передним транс-
портировочным колесом на мощной опо-
ре. Во время работы колесо откидывается
вверх, благодаря специальному встроенно-
му механизму. Задняя сцепка тоже мото-
блочного типа. Её конструкция допускает
работу с различным прицепным обору-
дованием, полный список которого пока,
на момент выхода журнала, не определён.
Задняя сцепка для крепления прицепного
оборудования. Крепёжный палец —
с пружинным фиксатором снизу. Сошник
составной: толстая стальная пластина
с пятью отверстиями для быстрой
регулировки высоты, к которой крепится
штырь самого сошника
Рычаг включения привода сцепления
с устройством безопасности,
предотвращающим случайное
нажатие рычага. На перемычке между
рукоятками находится рычажок
включения зажигания. Примечательно,
что положений для выключения два —
для того чтобы заглушить двигатель,
можно повернуть рычажок в любую
сторону
На культиваторе установлено три пары
фрез. Ножи фрез крепятся на болтах,
фрезы друг к другу — на пальцах
с пружинными шплинтами
Забор воздуха в карбюратор произво-
дится через рукоятку культиватора,
соединённую гофрированным рукавом
с крышкой корпуса фильтра
Оригинальная
конструкция рычага
переключения пере-
дач. Установленную
передачу легко
определить, ориен-
тируясь на жёлтый
«маячок», рычаг
не заслоняет его
от оператора
Для переноски модели вдвоём спереди
предусмотрена рукоятка. Пробки для
слива и контроля уровня масла находят-
ся на передней части культиватора. Про-
верить масло в механизме переключения
передач тоже просто: доступ к пробке
не доставит затруднений
