10
ПРИМЕЧАНИЕ:
при установке головки триммера убедитесь, что все детали
установлены в соответствии с рисунком выше.
1. Совместите отверстие в пылезащитном колпачке с отверстием сбоку на редукторе
путем поворота пылезащитного колпачка.
2. Вставьте маленькую отвертку в совмещенные отверстия. Тем самым
предотвращается поворот штанги при затягивании головки триммера.
3. Удерживая отвертку в этом положении, навинтите
головку триммера на штангу в
указанном на картинке направлении (против часовой стрелки). Прочно затяните.
ПРИМЕЧАНИЕ: Пружинная шайба должна устанавливаться с приподнятой частью,
обращенной в сторону редуктора.
ИНФОРМАЦИЯ ПО СБОРКЕ - ПРОПОЛОЧНЫЙ НОЖ
ПРИМЕЧАНИЕ: Прежде чем крепить устанавливать прополочный нож, снимите головку
триммера. Чтобы снять головку триммера, совместите отверстие в пылезащитном
колпачке с отверстием сбоку на редукторе, повернув для этого колпачок. Вставьте
маленькую отвертку в совмещенные отверстия. Тем самым предотвращается поворот
штанги при ослаблении головки триммера. Снимите головку триммера, повернув ее по
часовой стрелке.
Выньте отвертку. См. иллюстрации в разделах УСТАНОВКА РЕЖУЩЕЙ
ГОЛОВКИ. Поместите все снятые детали и инструкции на хранение, чтобы ими можно
было воспользоваться в будущем. Нельзя пользоваться головкой триммера при
установленном металлическом ноже.
УСТАНОВКА МЕТАЛЛИЧЕСКОГО НОЖА
ОСТОРОЖНО:
при работе с ножом или техническом обслуживании всегда надевайте
защитные перчатки, чтобы избежать травмирования. Нож является острым и может
поранить вас, даже если он находится в неподвижном состоянии.
ОСТОРОЖНО: в качестве крепежных принадлежностей следует использовать только те
шайбы и гайки, которые показаны на иллюстрациях ниже. Эти детали должны
поставляться компанией Partner и устанавливаться так, как это показано на рисунках ниже.
Использование деталей от других производителей может привести к отрыву ножа и
серьезной травме оператора или других лиц.
ПРИМЕЧАНИЕ: пылезащитный колпачок находятся на валу редуктора, а не в пакете с
деталями. Все прочие крепежные принадлежности, упоминаемые в описанных ниже
операциях по сборке, находятся в пакете с деталями.
1. Установите нож и пружинную шайбу на резьбовой вал.
2. Проследите за тем, чтобы приподнятая часть пружинной шайбы была обращена к
редуктору и
попадала в отверстие в центре ножа.
3. Сдвиньте нож и пружинную шайбу по валу редуктора.
4. Установите тарельчатую шайбу на вал. Проследите за тем, чтобы вогнутая часть
шайбы была обращена к ножу.
5. Установите гайку ножа, навинтив ее на вал против часовой стрелки.

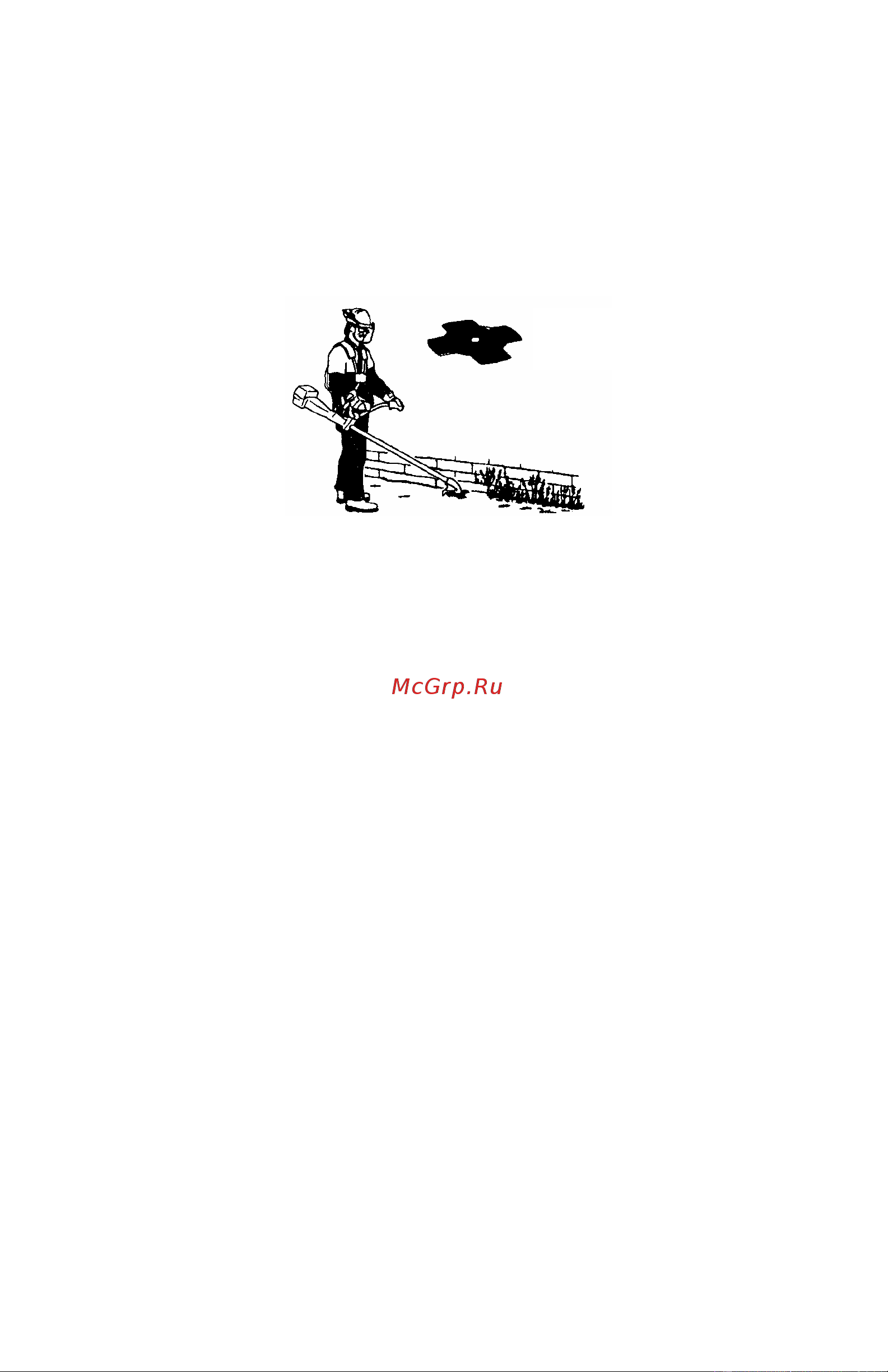

ПРОПОЛОЧНЫЙ НОЖ
