Partner B250B [9/25] Установка пластмассового щитка и головки триммера примечание

СБОРКА НУЖНОЙ КОНФИГУРАЦИИ

Ваше устройство может работать с различными насадками: режущей головкой для травы и

негустых сорняков или прополочным ножом для резания травы, сорняков и веток

кустарника диаметром до 1 см (1/2 дюйма). Для сборки устройства перейдите к разделу с

описанием нужной конфигурации и следуйте инструкциям.

ИНФОРМАЦИЯ ПО СБОРКЕ - ГОЛОВКА ТРИММЕРА (РЕЖУЩАЯ ГОЛОВКА)

ПРИМЕЧАНИЕ: Прежде чем устанавливать головку триммера, снимите. Чтобы снять

нож, совместите отверстие в пылезащитном колпачке с отверстием сбоку на редукторе,

повернув для этого нож. Вставьте маленькую отвертку в совмещенные отверстия. Тем

самым предотвращается поворот штанги при ослаблении гайки ножа. Снимите гайку ножа,

выкрутив ее по часовой стрелке. Выньте отвертку. Снимите обе

шайбы и нож. См.

иллюстрации в разделах УСТАНОВКА МЕТАЛЛИЧЕСКОГО НОЖА. Поместите все снятые

детали и инструкции на хранение с тем, чтобы ими можно было воспользоваться в

будущем.

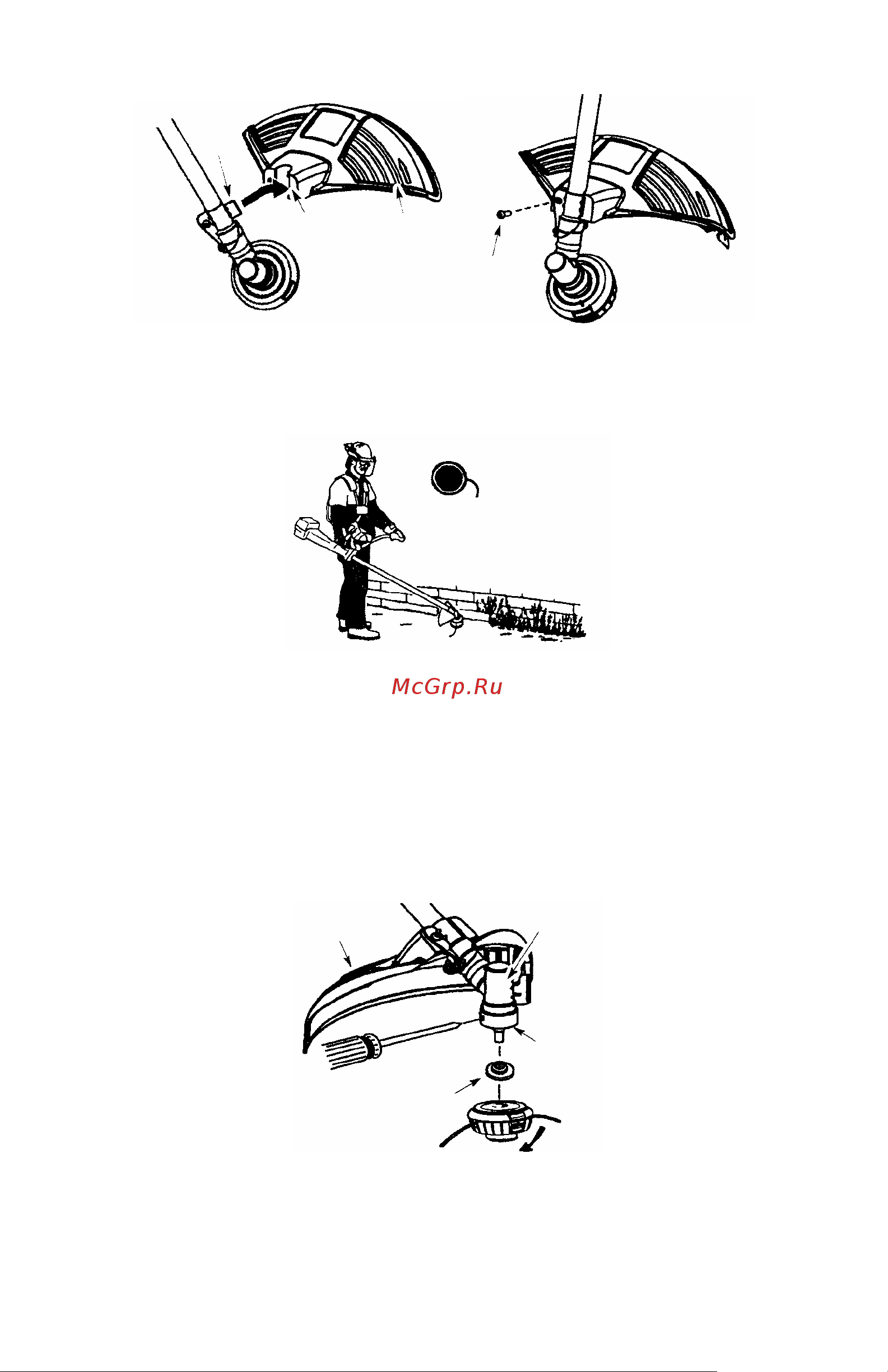

УСТАНОВКА ПЛАСТМАССОВОГО ЩИТКА И ГОЛОВКИ ТРИММЕРА

ПРИМЕЧАНИЕ:

если в вашем устройстве предусмотрен пластмассовый кожух на резьбе

резьбового вала, снимите этот кожух, чтобы резьба была открыта. Прежде чем

устанавливать головку триммера, убедитесь в том, что пылезащитный колпачок и

тарельчатая шайба установлены на редуктор так, как это показано ниже.

ГОЛОВКА ТРИММЕРА

Паз

Щиток

Редуктор

Пылезащитный колпачок

Пружинная шайба

Скоба

Болт

Щиток
