КРЕПЛЕНИЕ ДЕРЖАТЕЛЯ ПОДВЕСКИ

Установите верхнюю часть держателя сверху, а нижнюю - снизу штанги.

2. Совместите отверстия для винтов верхней и нижней частей держателя. Точка

крепления держателя на штанге должна находиться выше изображенной на ней

стрелки (см. рисунок).

ПРИМЕЧАНИЕ: Перед тем, как затягивать винты, вставьте тросик газа в паз в нижней

части держателя подвески.

3. Вставьте два

винта в отверстия для винтов.

4. Закрепите держатель подвески, затянув винты шестигранным гаечным ключом.

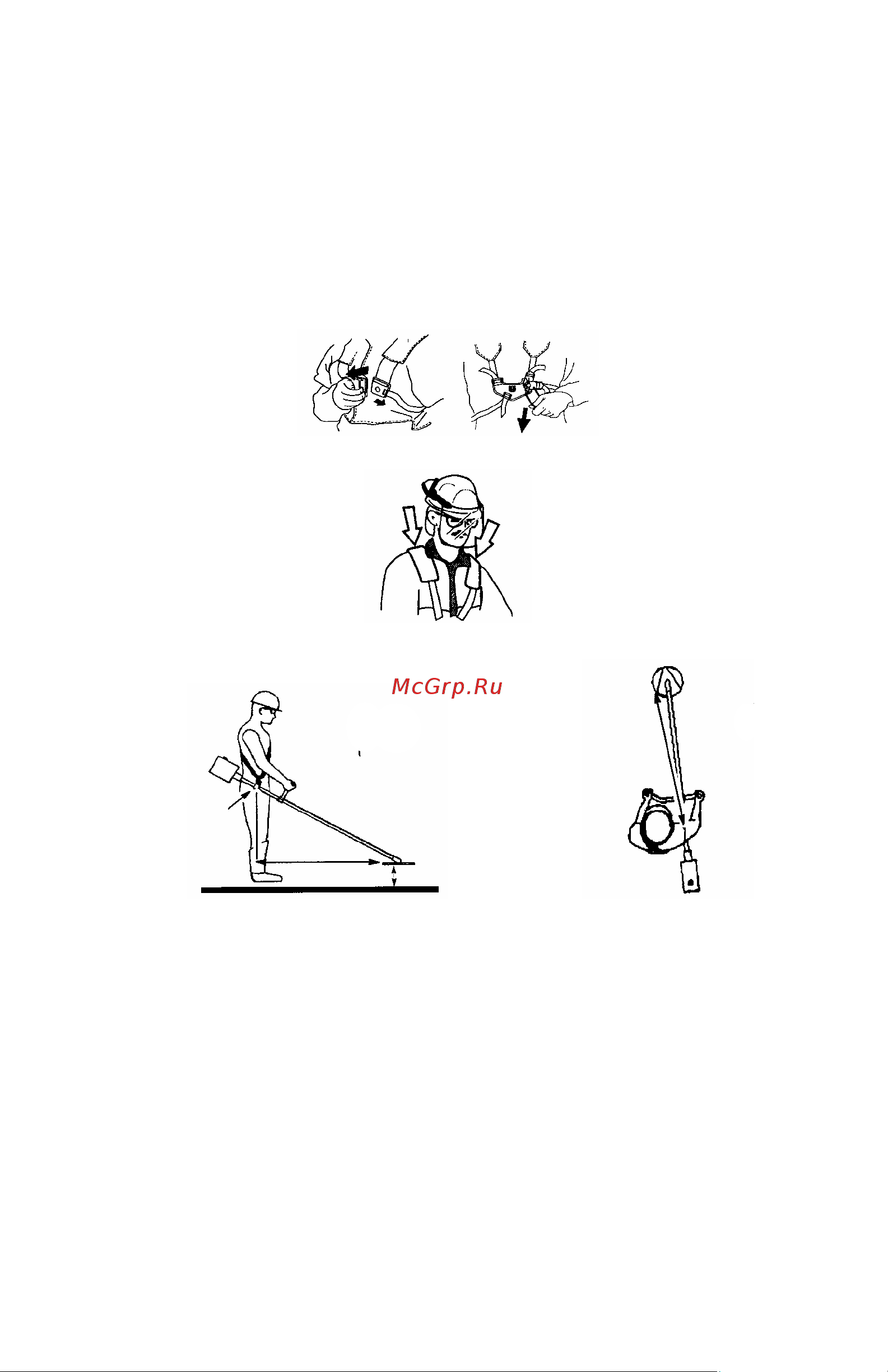

РЕГУЛИРОВКА ПОДВЕСКИ

Спереди имеется легкодоступный и быстро отстегивающийся замок. Пользуйтесь им в

случае, аварийной ситуации, когда необходимо быстро высвободиться из оснастки и от

машины.

1. Отрегу лируйте оснастку для наилучшего рабочего положения.

2. Натяните боковые лямки так, чтобы вес равномерно распределялся на плечи.

ПРИМЕЧАНИЕ: Для обеспечения правильной балансировки инструмента может

потребоваться изменение места крепления держателя подвески на штанге.

УСТАНОВКА ЩИТКА

ОСТОРОЖНО:

щиток должен быть правильно установлен. Этот щиток обеспечивает

защиту оператора и других лиц от попадания отброшенных объектов; щиток снабжен

ножом для обрезки лески, который обрезает леску избыточной длины. Нож для обрезки

лески (с нижней стороны щитка) является острым и может поранить вас.

1. Установите скобу в паз на щитке.

2. Разворачивая

щиток, совместите отверстия в щитке и скобе.

3. Прикрепите щиток к скобе с помощью болта.

15 см

ниже

пояса

10-30 см выше

поверхности

земли

76 см

РЕГУЛИРОВКА РЕМНЯ ДЛЯ

ДОСТИЖЕНИЯ НУЖНОГО

УРАВНОВЕШИВАНИЯ
