Pioneer DEH-1320MP [14/64] Installation

Connexions

Important

! Lors de l’installation de cet appareil dans un

véhicule sans position ACC (accessoire) sur le

contacteur d’allumage, ne pas connecter le

câble rouge à la borne qui détecte l’utilisation

de la clé de contact peut entraîner le déchar-

gement de la batterie.

Avec position ACC Sans position ACC

! L’utilisation de cet appareil dans des condi-

tions autres que les conditions suivantes

pourrait provoquer un incendie ou un mauvais

fonctionnement.

— Véhicules avec une batterie 12 volts et

mise à la masse du négatif.

— Haut-parleurs avec une puissance de sor-

tie de 50 W et une impédance de 4 ohms à

8 ohms.

! Pour éviter un court-circuit, une surchauffe ou

un dysfonctionnement, assurez-vous de res-

pecter les instructions suivantes.

— Déconnectez la borne négative de la batte-

rie avant l’installation.

— Fixez le câblage avec des serre-fils ou de la

bande adhésive. Pour protéger le câblage,

enroulez dans du ruban adhésif les parties

du câblage en contact avec des pièces en

métal.

— Placez les câbles à l’écart de toutes les

parties mobiles, telles que le levier de vi-

tesse et les rails des sièges.

— Placez les câbles à l’écart de tous les en-

droits chauds, par exemple les sorties de

chauffage.

— Ne reliez pas le câble jaune à la batterie à

travers le trou dans le compartiment mo-

teur.

— Recouvrez tous les connecteurs de câbles

qui ne sont pas connectés avec du ruban

adhésif isolant.

— Ne raccourcissez pas les câbles.

— Ne coupez jamais l’isolation du câble d’ali-

mentation de cet appareil pour partager

l’alimentation avec d’autres appareils. La

capacité en courant du câble est limitée.

— Utilisez un fusible correspondant aux ca-

ractéristiques spécifiées.

— Ne câblez jamais le câble négatif du haut-

parleur directement à la masse.

— Ne réunissez jamais ensemble les câbles

négatifs de plusieurs haut-parleurs.

! Lorsque cet appareil est sous tension, les si-

gnaux de commande sont transmis via le

câble bleu/blanc. Connectez ce câble à la télé-

commande du système d’un amplificateur de

puissance externe ou à la borne de

commande du relais de l’antenne motorisée

du véhicule (max. 300 mA 12 V CC). Si le véhi-

cule est équipé d’une antenne intégrée à la lu-

nette arrière, connectez-le à la borne

d’alimentation de l’amplificateur d’antenne.

! Ne reliez jamais le câble bleu/blanc à la borne

d’alimentation d’un amplificateur de puis-

sance externe. De même, ne le reliez pas à la

borne d’alimentation de l’antenne motorisée.

Dans le cas contraire, il peut en résulter un

déchargement de la batterie ou un dysfonc-

tionnement.

! Le câble noir est la masse. Les câbles de terre

de cet appareil et d’autres produits (particuliè-

rement les produits avec des courants élevés

tels que l’amplificateur de puissance) doivent

être câblés séparément. Dans le cas contraire,

ils peuvent se détacher accidentellement et

provoquer un incendie ou un dysfonctionne-

ment.

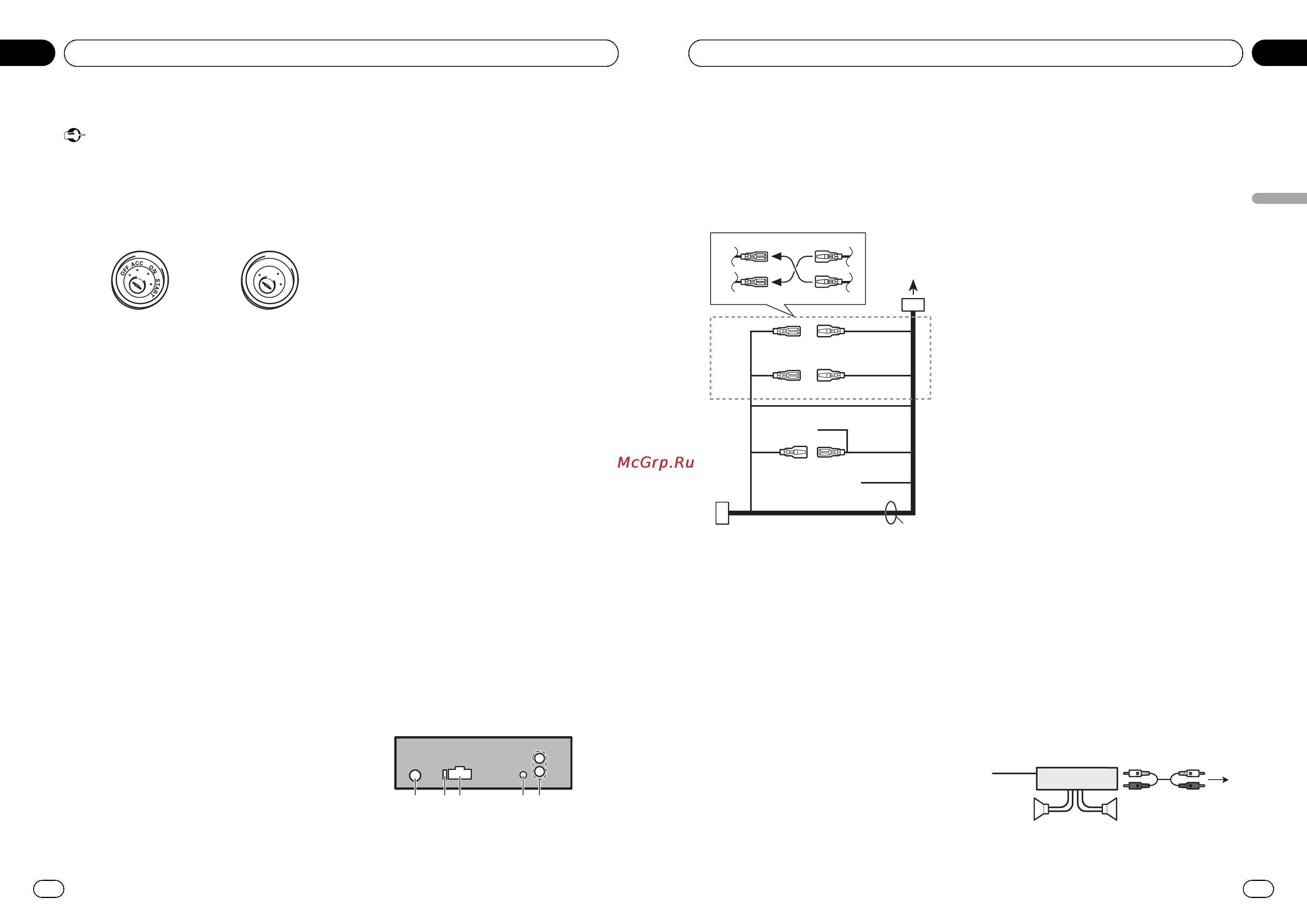

Cet appareil

123 4 5

1 Entrée antenne

2 Fusible (10 A)

Section

Installation

3 Entrée cordon d’alimentation

4 Entrée télécommande câblée

Un adaptateur de télécommande câblée

(vendu séparément) peut être connecté.

5 Sortie arrière

Cordon d’alimentation

1 Vers l’entrée cordon d’alimentation

2 Selon le type de véhicule, 3 et 5 peuvent

avoir une fonction différente. Dans ce cas, as-

surez-vous de connecter 4 à 5 et 6 à 3.

3 Jaune

Alimentation de secours (ou accessoire)

4 Jaune

Connectez à la borne d’alimentation 12 V per-

manente.

5 Rouge

Accessoire (ou alimentation de secours)

6 Rouge

Connectez à la borne contrôlée par le contact

d’allumage (12 V CC).

7 Connectez les fils de même couleur en-

semble.

8 Noir (masse du châssis)

Connectez sur un endroit métallique propre,

non recouvert de peinture.

9 Bleu/blanc

La position des broches du connecteur ISO

est différente selon le type de véhicule.

Connectez 9 et b lorsque la broche 5 est de

type commande de l’antenne. Dans un type

différent de véhicule, ne connectez jamais 9

et b.

a Bleu/blanc

Connectez à la prise de commande du sys-

tème de l’amplificateur de puissance (max.

300 mA 12 V CC).

b Bleu/blanc

Connectez à la borne de commande du relais

de l’antenne motorisée (max. 300 mA 12 V

CC).

c Jaune/noir

Si vous utilisez un équipement avec la fonc-

tion Coupure du son, câblez ce fil au fil Cou-

pure Audio de cet équipement. Sinon, ne

connectez rien au fil Coupure Audio.

d Fils du haut-parleur

Blanc : Avant gauche +

Blanc/noir: Avant gauche *

Gris : Avant droite +

Gris/noir: Avant droite *

Vert : Arrière gauche +

Vert/noir : Arrière gauche *

Violet : Arrière droite +

Violet/noir: Arrière droite *

e Connecteur ISO

Dans certains véhicules, il est possible que le

connecteur ISO soit divisé en deux. Dans ce

cas, assurez-vous de connecter les deux

connecteurs.

Amplificateur de puissance

(vendu séparément)

Réalisez ces connexions lors de l’utilisation

d’un amplificateur optionnel.









1 Télécommande du système

Section

Français

Installation

<QRD3059-A/N>14
