Pioneer DEH-1320MP [23/64] Installazione

5 Altoparlante posteriore

Installazione

Importante

! Controllare tutti i collegamenti e i sistemi

prima dell’installazione finale.

! Non utilizzare componenti non approvati, poi-

ché potrebbero provocare malfunzionamenti.

! Consultare il rivenditore se l’installazione ri-

chiede la trapanatura di fori o altre modifiche

del veicolo.

! Non installare questa unità se:

— potrebbe interferire con il funzionamento

del veicolo.

— potrebbe procurare lesioni al passeggero

in caso di arresto improvviso del veicolo.

! Se si surriscalda il laser a semiconduttore po-

trebbe subire danni. Non installare questa

unità in luoghi soggetti a surriscaldamento,

come in prossimità delle bocchette dell’im-

pianto di riscaldamento.

! Le prestazioni ottimali si ottengono quando

l’unità viene installata con un’angolazione in-

feriore a 60°.

60°

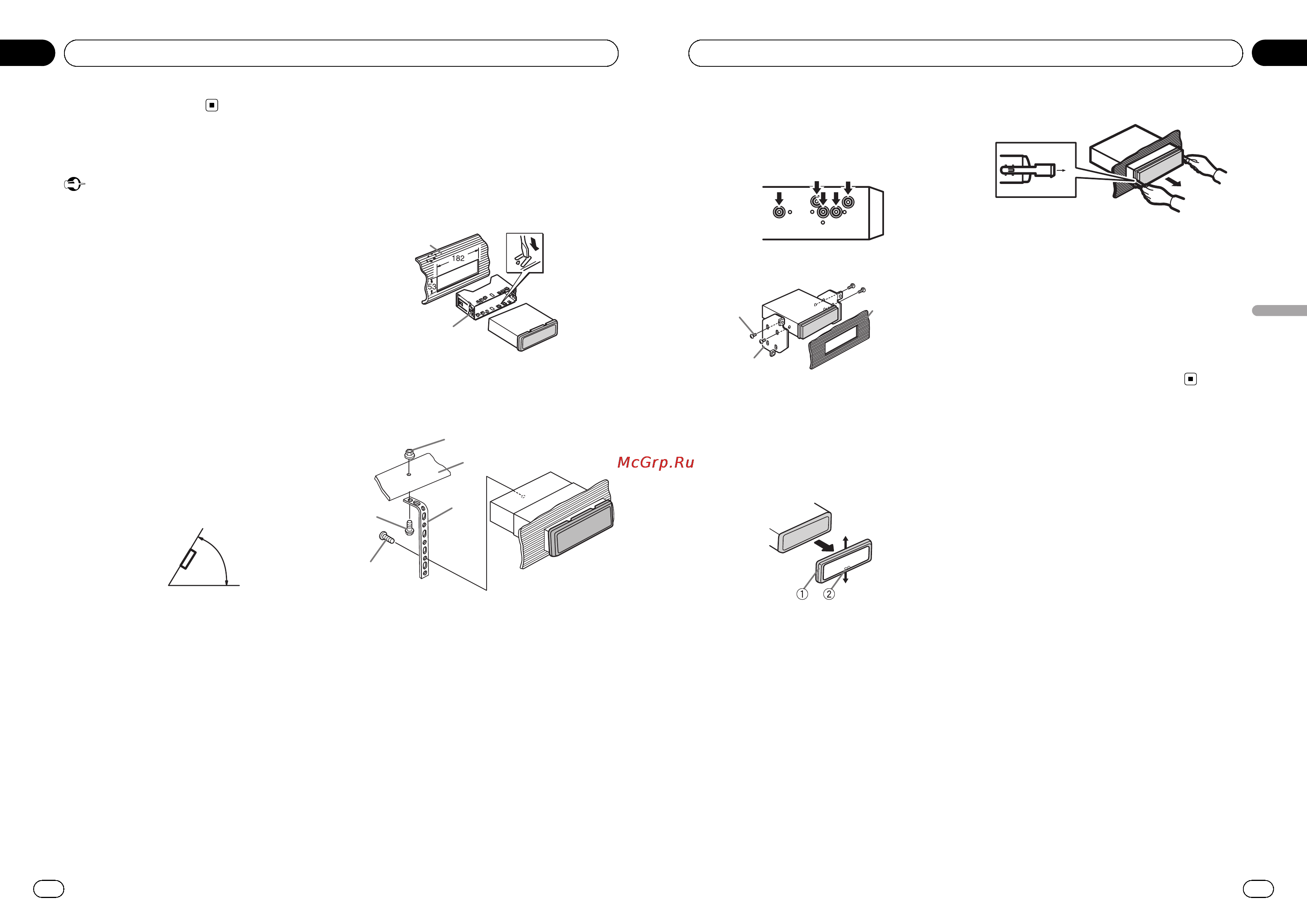

Montaggio DIN anteriore/

posteriore

Questa unità può essere installata corretta-

mente sia dalla posizione di montaggio ante-

riore, sia dalla posizione di montaggio

posteriore.

Montaggio DIN anteriore

1 Inserire la fascetta di montaggio nel

cruscotto.

Se l’unità viene installata in uno spazio poco

profondo, utilizzare una fascetta di montaggio

fornita. Se dietro l’unità vi è spazio sufficiente,

utilizzare la fascetta di montaggio fornita con

il veicolo.

! Durante l’installazione utilizzare componen-

ti disponibili in commercio.

2 Assicurare la fascetta di montaggio uti-

lizzando un cacciavite per piegare le lin-

guette metalliche (90°) in posizione.

1 Cruscotto

2 Fascetta di montaggio

3 Installare l’unità come illustrato.

1 Dado

2 Paratia antifuoco o supporto in metallo

3 Staffa metallica

4 Vite

5 Vite (M4 × 8)

# Accertarsi che l’unità sia installata saldamen-

te in posizione. Un’installazione instabile potreb-

be causare salti audio o altri malfunzionamenti.

Sezione

Installazione

Montaggio DIN posteriore

1 Determinare la posizione appropriata,

in modo che i fori sulla staffa e sul lato del-

l’unità corrispondano.

2 Serrare due viti su ciascun lato.

1 Vite autofilettante (5 mm × 8 mm)

2 Staffa di montaggio

3 Cruscotto o console

Rimozione dell’unità

1 Rimuovere la guarnizione.

1 Guarnizione

2 Linguetta intaccata

! La rimozione del frontalino permette di ac-

cedere facilmente alla guarnizione.

! Quando si riapplica la guarnizione, spinge-

re il lato con la linguetta intaccata verso il

basso.

2 Inserire le chiavi di estrazione fornite

su entrambi i lati dell’unità fino a che non

scattano in posizione.

3 Estrarre l’unità dal cruscotto.

Rimozione e reinserimento del

frontalino

È possibile rimuovere il frontalino per proteg-

gere l’unità dai furti.

Premere il tasto di rimozione e spingere il fron-

talino verso l’alto tirandolo verso l’esterno.

Per ulteriori dettagli, vedere Rimozione del

frontalino per proteggere l’unità dai furti e Rein-

serimento del frontalino a pagina 36.

Sezione

Italiano

Installazione

<QRD3059-A/N>23
