Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec des câbles RCA (vendus sépa-
rément)
4 Vers la sortie arrière
5 Haut-parleur arrière

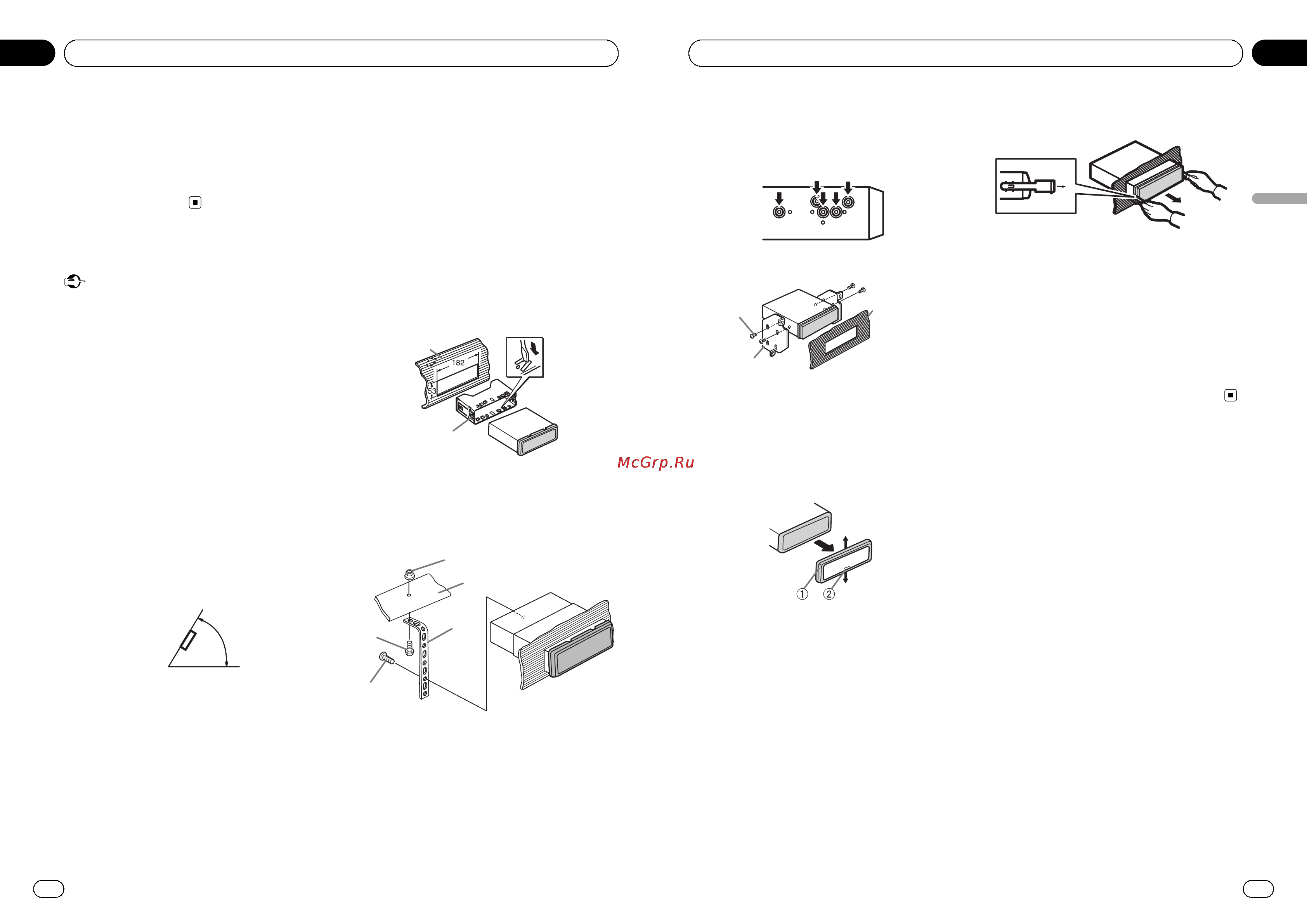

Installation
Important
! Vérifiez toutes les connexions et tous les systè-
mes avant linstallation finale.
! Nutilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
! Consultez votre revendeur si linstallation né-
cessite le perçage de trous ou dautres modifi-
cations du véhicule.
! Ninstallez pas cet appareil :
il peut interférer avec lutilisation du véhi-
cule.
il peut blesser un passager en cas darrêt
soudain du véhicule.
! Le laser à semi-conducteur sera endommagé
sil devient trop chaud. Installez cet appareil à
lécart de tous les endroits chauds, par exem-
ple les sorties de chauffage.
! Des performances optimales sont obtenues
quand lappareil est installé à un angle infé-
rieur à 60°.
60°
Montage avant/arrière DIN
Cet appareil peut être installé correctement
soit en montage frontal ou en montage ar-
rière.
Montage frontal DIN
1 Insérez le manchon de montage dans le
tableau de bord.
Lors de linstallation de cet appareil dans un
espace peu profond, utilisez le manchon de
montage fourni. Si lespace est insuffisant, uti-
lisez le manchon de montage fourni avec le vé-
hicule.
! Utilisez des pièces disponibles dans le
commerce lors de linstallation.
2 Fixez le manchon de montage en utili-
sant un tournevis pour courber les pattes
métalliques (90°) en place.
1
2
1 Tableau de bord
2 Manchon de montage
3 Installez lappareil comme indiqué sur
la figure.
1
2
3
4
5
1 Écrou
2 Pare-feu ou support métallique
3 Attache en métal
4 Vis
5 Vis (M4 × 8)
# Assurez-vous que lappareil est correctement
mis en place. Toute installation instable peut en-
traîner des sauts ou autres dysfonctionnements.
Fr
28
Section
03
Installation
Montage arrière DIN
1 Déterminez la position appropriée
les trous sur le support et sur le côté de
lappareil se correspondent.
2 Serrez deux vis de chaque côté.
1
2
3
1 Vis taraudeuse (5 mm × 8 mm)
2 Support de montage
3 Tableau de bord ou console
Retrait de lappareil
1 Retirez lanneau de garniture.
1 Anneau de garniture
2 Encoche
! Relâcher la face avant permet daccéder
plus facilement à lanneau de garniture.
! Quand vous remontez lanneau de garni-
ture, pointez le côté avec lencoche vers le
bas.
2 Insérez les clés dextraction fournies
dans les deux côtés de lappareil jusquàce
quelles senclenchent en place.
3 Tirez lappareil hors du tableau de
bord.
Retrait et remontage de la face
avant
Vous pouvez retirer la face avant pour protéger
lappareil contre le vol.
Appuyez sur la touche de retrait, puis poussez
la face avant vers le haut et tirez-la vers vous.
Pour les détails, reportez-vous à Retrait de la
face avant pour pr otéger lappareil contre le vol
et à la page 20, Remontage de la face avant.
Fr
29
Section
Français
03
Installation
