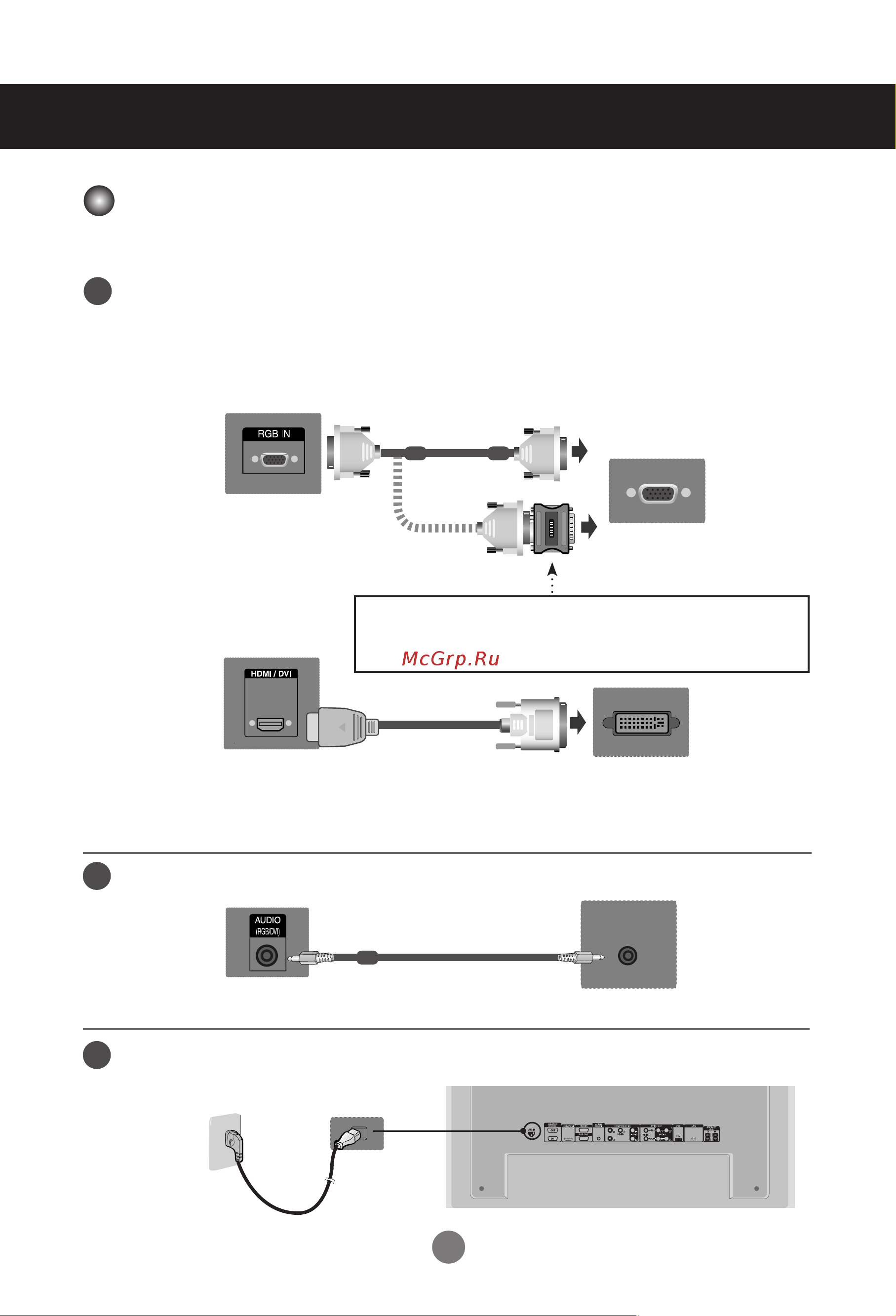

Выключите компьютер, данное устройство и периферийные устройства. Затем
подсоедините кабель входного сигнала.
Подсоединение кабеля входного сигнала D-Sub
При подключении с помощью кабеля входного сигнала HDMI-DVI (не входит в
комплект поставки).
* При использовании режима HDMI PC возможны проблемы совместимости.
MAC
Адаптер для компьютера Макинтош (не входит в комплект
поставки) Используйте стандартный адаптер для компьютера
Макинтош, так как существуют несовместимые адаптеры (другая
сигнальная система)
Подключение к внешним устройствам
Подсоедините кабель питания.
PC
PC/MAC
PC
Задняя панель.
Задняя панель.
Задняя панель.
Задняя панель.
PC
Подсоедините аудиокабель.
(не входит в поставку)
* Пользователь должен применять экранированный сигнальный интерфейсный кабель (15-разъемный кабель
D-sub, кабель HDMI-DVI) с ферритовым сердечником, стандартно используемый с устройствами данного типа
Подключениеккомпьютеру
1
2
3
B.
B.
A.
A.
