LG M4225CCBA [9/88] Названия и функции компонентов
![LG M4225CCBA [9/88] Названия и функции компонентов](/views2/2013052/page9/bg9.png)
9

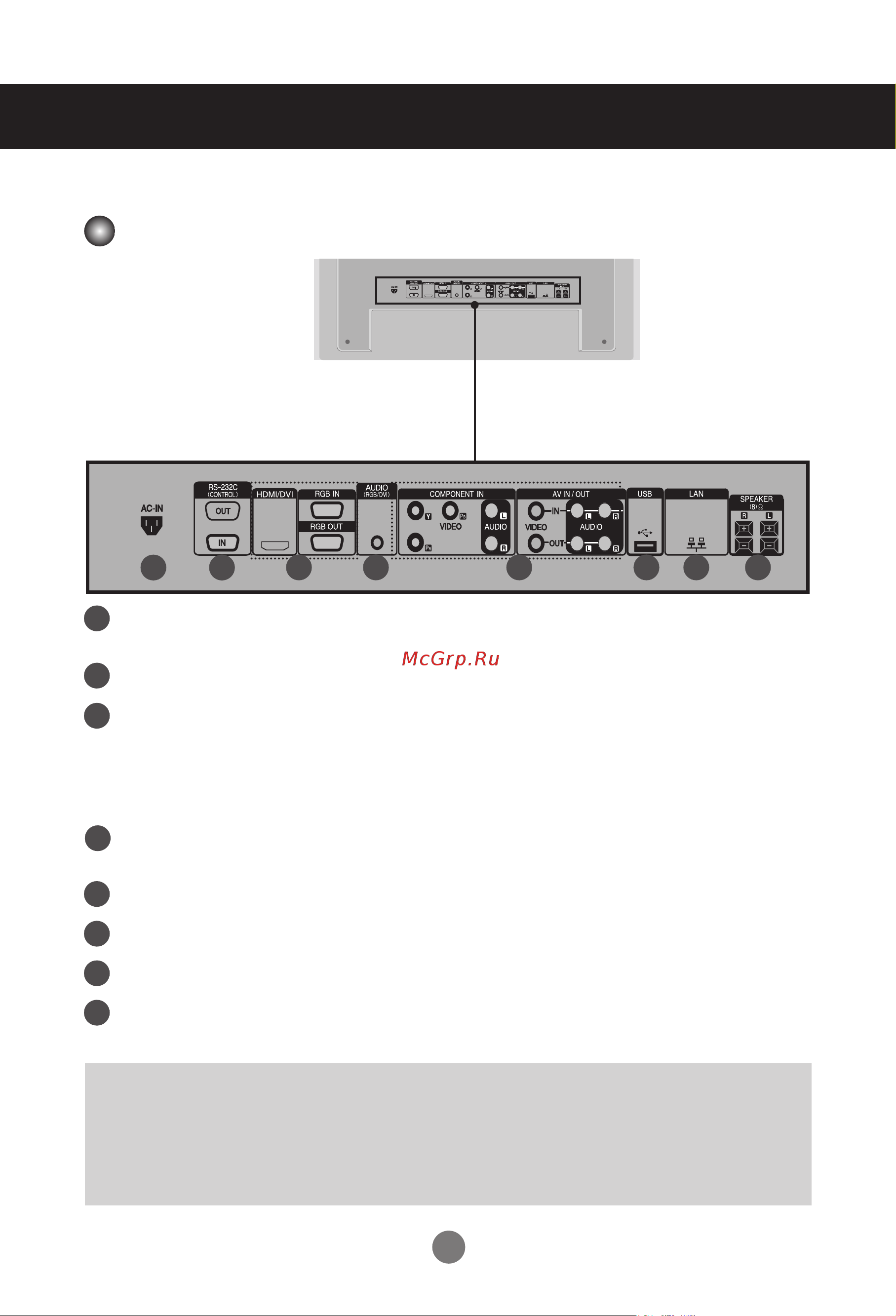

Названия и функции компонентов
Видсзади
*Гнездо LINE OUT
Гнездо для подключения динамиков со встроенным усилителем. Перед подключением необходимо
проверить выходное гнездо на звуковой плате компьютера. Если для вывода звука на звуковой
плате компьютера есть только гнездо Speaker Out, уменьшите громкость на компьютере. Если на
звуковой плате есть гнезда Speaker Out и Line Out, переключите звуковой сигнал на гнездо Line Out
программно или используя переключатель на плате (см. руководство по звуковой плате).
* Изображение продукта в руководстве пользователя может отличаться от внешнего вида
приобретенного продукта.
Разъемпитания.
Подсоедините кабель питания.
ПоследовательныепортыRS-232C
ПортыRGB,HDMI/DVI
HDMI (Мультимедийный интерфейс высокой четкости) поддерживает входной сигнал
HD (высокой четкости) и систему HDCP (Система защиты цифрового содержимого,
передаваемого по каналам с высокой пропускной способностью). Некоторым
устройствам система HDCP требуется для отображения сигналов HD.
Гнездозвуковойплатыкомпьютера
Подсоедините аудиокабель к гнезду * LINE OUT на звуковой плате ПK
КоммпонентныйиAV-порты
ПортUSB
ПортLAN
Портыдинамиков
1
2
4
3
6
5
8
7
1 2
43 65 87
