13
При использовании входа RGB
При использовании входа AV

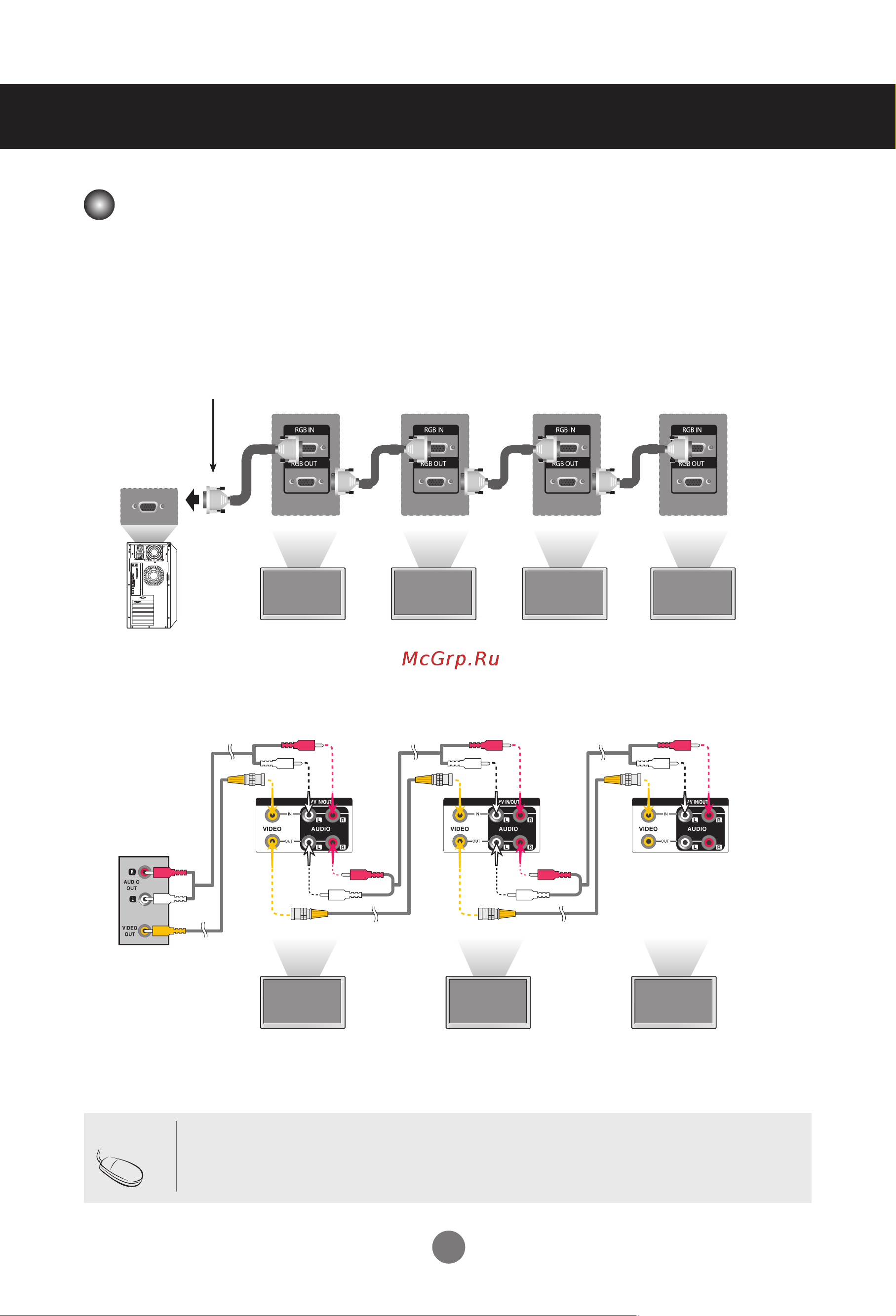

Подключите один конец входного сигнального кабеля (кабель с 15-контактным разъемом
D-Sub) к выходному разъему RGB OUT устройства 1, а другой конец – к входному разъему
RGB IN другого устройства.
Подключение к внешним устройствам
Устройство 1
Устройство 1
Устройство 1
Устройство 1
Устройство 1
Устройство 1
Устройство 1
Сигнальный кабель с 15-контактным разъемом D-sub
PC
Последовательноеподключениемониторов
Видео
PC
Kабель BNC
(не входит в
поставку)
Аудиокабель
(не входит в
поставку)
• Общее количество подключенных к одному выходу мониторов зависит от состояния сигнала
и уровня потерь в кабеле. Если состояние сигнала соответствуют норме, а в кабеле не
возникают потери, можно подсоединить до 9 мониторов. При необходимости подключения
большего количества мониторов рекомендуется использовать распределитель.
B.
A.
