16
• Выберите Компонент.

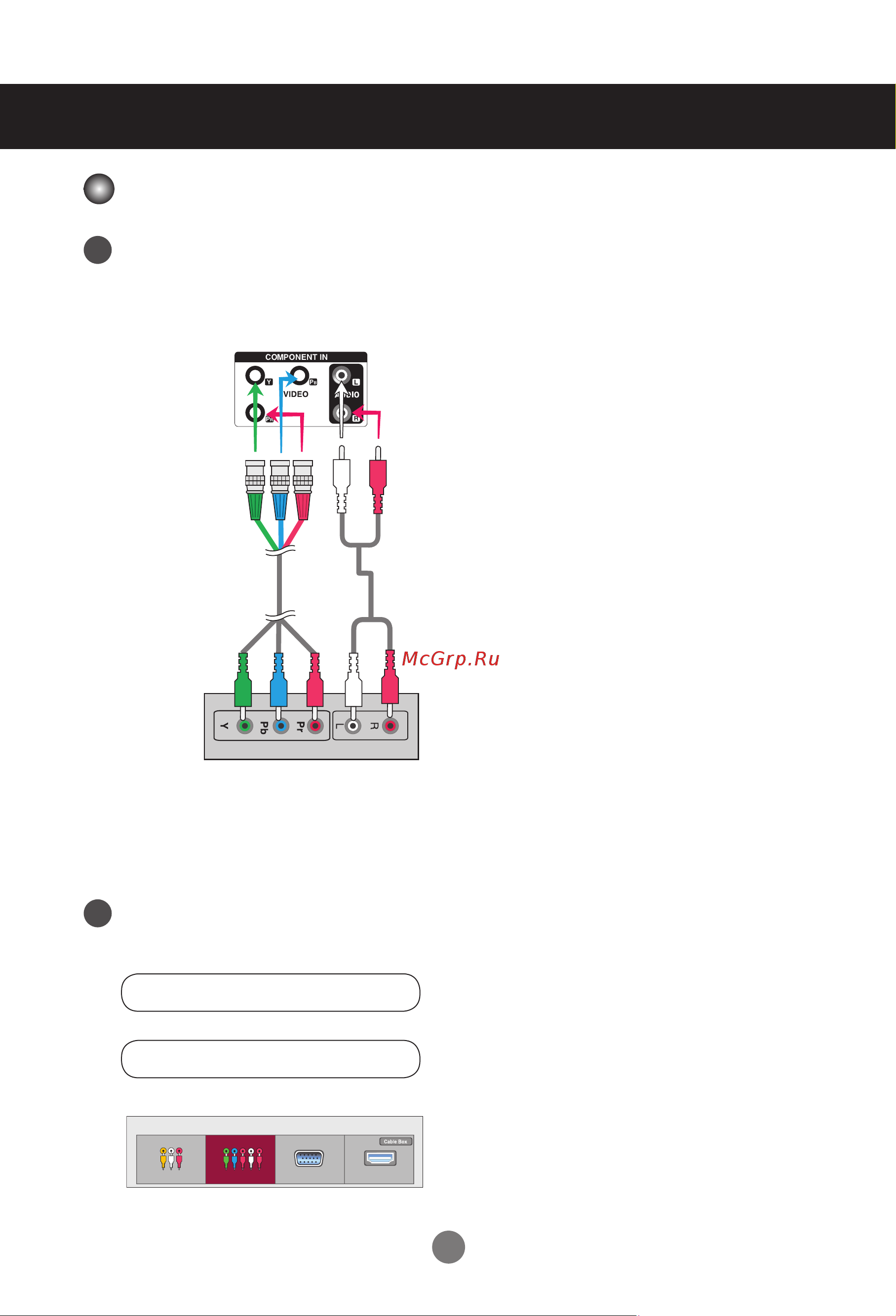

Подсоедините видео/аудиокабель, как показано на рисунке, и затем
подсоедините кабель питания (см. стр. 10).
• Вставьте в гнезда входа провода соответствующего цвета.
Kабель BNC
(не входит в поставку)
Product
Телевизор HDTV
Выберите входной сигнал.
Нажмите кнопку INPUT на пульте дистанционного управления, чтобы
выбрать входной сигнал.
Или нажмите кнопку INPUT на нижней стороне устройства.
Аудиокабель
(не входит в поставку)
Подключение к внешним устройствам
Примечание
- Некоторым устройствам для отображения сигналов HD требуется система HDCP.
- Kомпонентный вход не поддерживает HDCP.
Входкомпонентногосигнала(480i/480p/576i/576p/
720p/1080i/1080p)
INPUT→◄►→OK
1
2
Вход
AV Компонент RGB HDMI/DVI
INPUT→◄►→AUTO/SET
