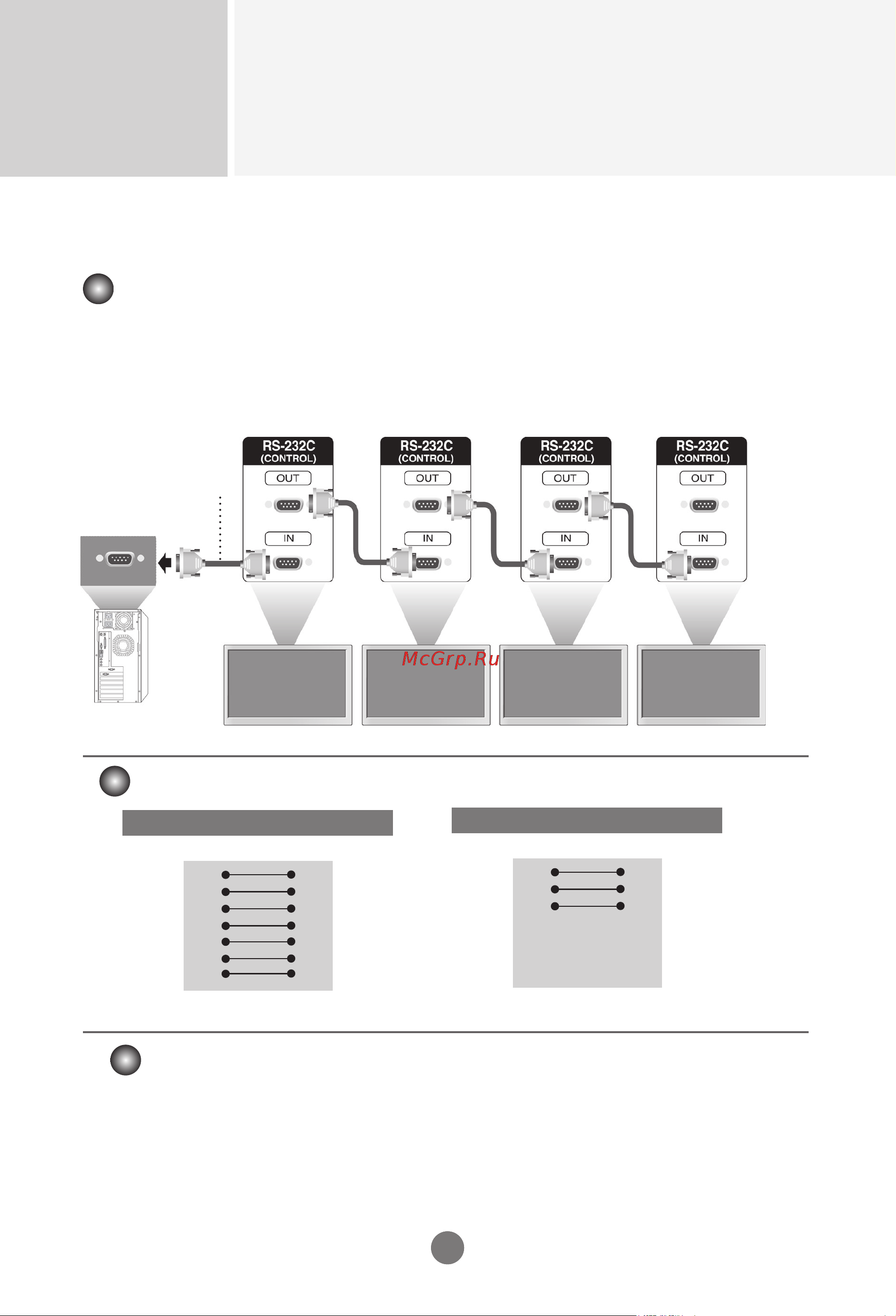

Управление несколькими мониторами
RS-232C
A1
Управление несколькими мониторами
RS-232C
A1
A1
Подключение кабеля
- Подсоедините кабель RS-232C, как показано на рисунке.
- Для подключения к разъему RS-232C необходимо приобрести кабель, так как он не
входит в комплект поставки.
Протокол RS-232C используется для связи между компьютером и монитором. С
компьютера можно включить и выключить монитор, выбрать источник входного сигнала
или настроить экранное меню OSD.
Используйте этот способ для подключения нескольких устройств к одному компьютеру. Можно
управлять несколькими мониторами одновременно, подключив их к одному компьютеру.
Если параметр [Установить ID] в меню [Опции] установлен на Выкл., значение ID монитора
должно быть установлено в интервале от 1 до 99.
Кабель RS-232C
(не входит в поставку)
Монитор 1
PC
Монитор 2
Монитор 3 Монитор 4
Конфигурации с 7 проводами (стандартный кабель RS-232C)
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DSR
DTR
CTS
RTS
TXD
RXD
GND
DSR
DTR
CTS
RTS
ПК Монитор
ПК Монитор
2
3
5
4
6
7
8
3
2
5
6
4
8
7
D-Sub 9 D-Sub 9
(гнездовой) (гнездовой)
D-Sub 9 D-Sub 9
(гнездовой) (гнездовой)
3-проводные конфигурации (нестандартный кабель)
RXD
TXD
GND
DTR
DSR
RTS
CTS
2
3
5
4
6
7
8
3
2
5
6
4
7
8
► Скорость передачи: 9600 бод (UART)
► Разрядность: 8 бит
► Бит четности: нет
► Cтоповый бит: 1 бит
► Контроль потока: нет
► Код обмена данными: код ASCII
► Используйте кросс-кабель (реверсивный).
Параметры обмена данными
Конфигурации RS-232C
