LG M4225CCBA [15/88] Подключение к внешним устройствам
![LG M4225CCBA [15/88] Подключение к внешним устройствам](/views2/2013052/page15/bgf.png)
15
Подключение к внешним устройствам

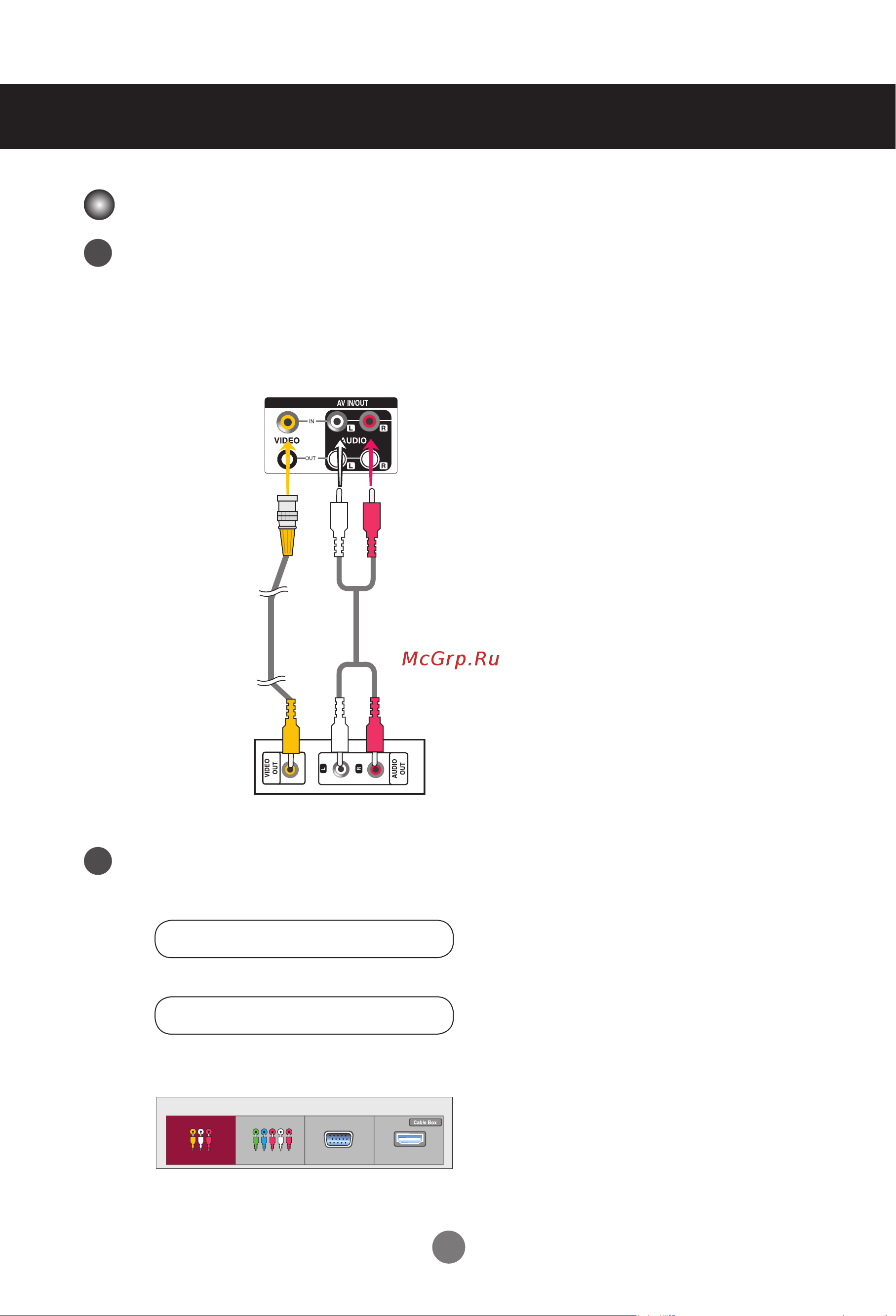

Подключение с помощью кабеля BNC
• Выберите AV
Подсоедините видеокабель, как показано на рисунке, и затем подсоедините кабель
питания (см. стр. 10).
Подключение с помощью кабеля BNC.
•
Вставьте в гнезда входа провода соответствующего цвета.
Kабель BNC (не
входит в поставку)
Монитор
Видеомагнитофон/DVD-проигрыватель
Выберите входной сигнал.
Нажмите кнопку INPUTна пульте дистанционного управления, чтобы выбрать
входной сигнал.
Или нажмите кнопку INPUT на нижней стороне устройства.
Аудиокабель
(не входит в поставку)
Входвидеосигнала
INPUT→◄►→OK
1
2
Вход
AV Компонент RGB HDMI/DVI
INPUT→◄►→AUTO/SET
