17

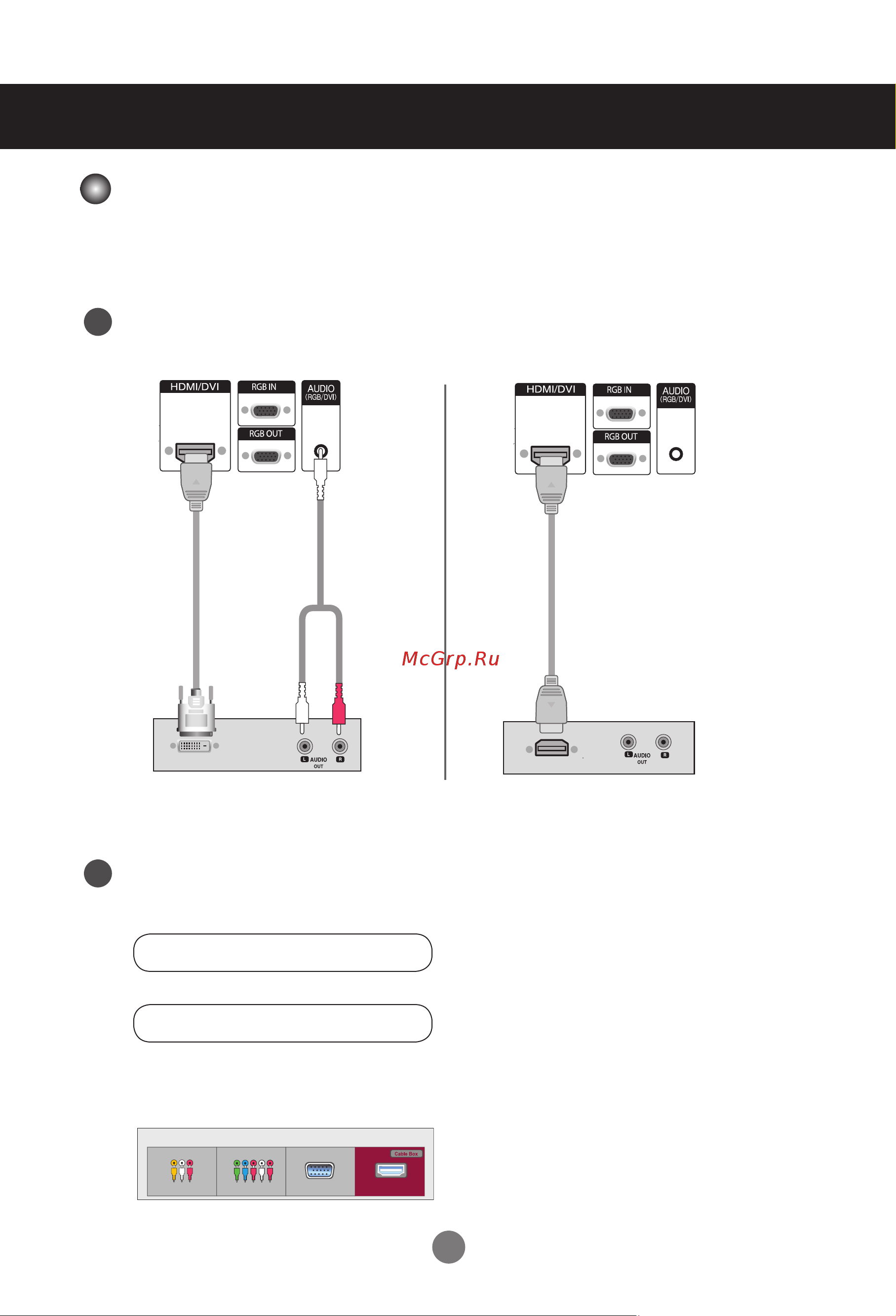

Подсоедините видео/аудиокабель, как показано на рисунке, и затем
подсоедините кабель питания (см. стр.10).
RCA-PC
Аудиокабель
(не входит в
поставку)
Монитор
Видеомагнитофон/DVD-
проигрыватель/Приставка
Сигнальный
кабель HDMI-DVI
(не входит
в комплект
поставки)
Видеомагнитофон/DVD-
проигрыватель/Приставка
Монитор
Выберите входной сигнал.
Нажмите кнопку INPUT на пульте дистанционного управления, чтобы
выбрать входной сигнал.
Или нажмите кнопку INPUTна нижней стороне устройства.
Сигнальный
кабель HDMI
(не входит в
поставку)
Подключение к внешним устройствам
При подключении с помощью кабеля входного сигнала HDMI-DVI.
При подключении с помощью кабеля входного сигнала HDMI.
• Выберите HDMI/DVI
HDMI (Мультимедийный интерфейс высокой четкости) поддерживает входной сигнал HD
(высокой четкости) и HDCP (Система защиты цифрового содержимого, передаваемого по
каналам с высокой пропускной способностью). Некоторым устройствам система HDCP
требуется для отображения сигналов HD.
Примечание : Dolby Digital не поддерживается.
ВходHDMI(480p/576p/720p/1080i/1080p)
INPUT→◄►→OK
1
2
Вход
AV Компонент RGB HDMI/DVI
INPUT→◄►→AUTO/SET
