Jaguar 935D [20/82] Замена иглы
![Jaguar 935D [20/82] Замена иглы](/views2/2013409/page20/bg14.png)
18

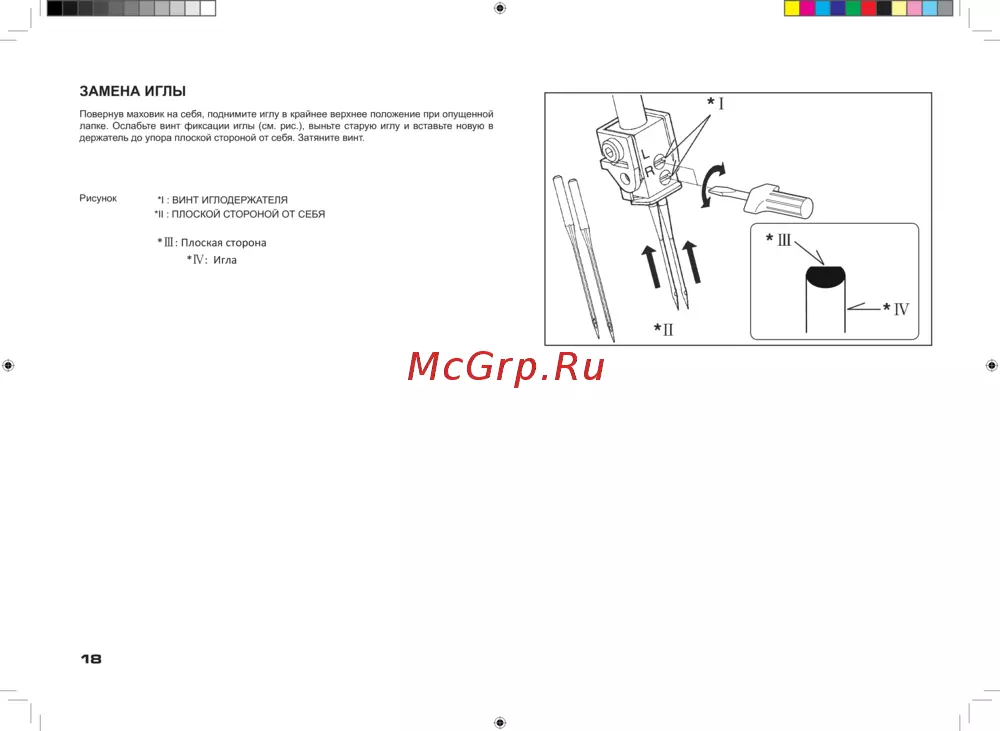

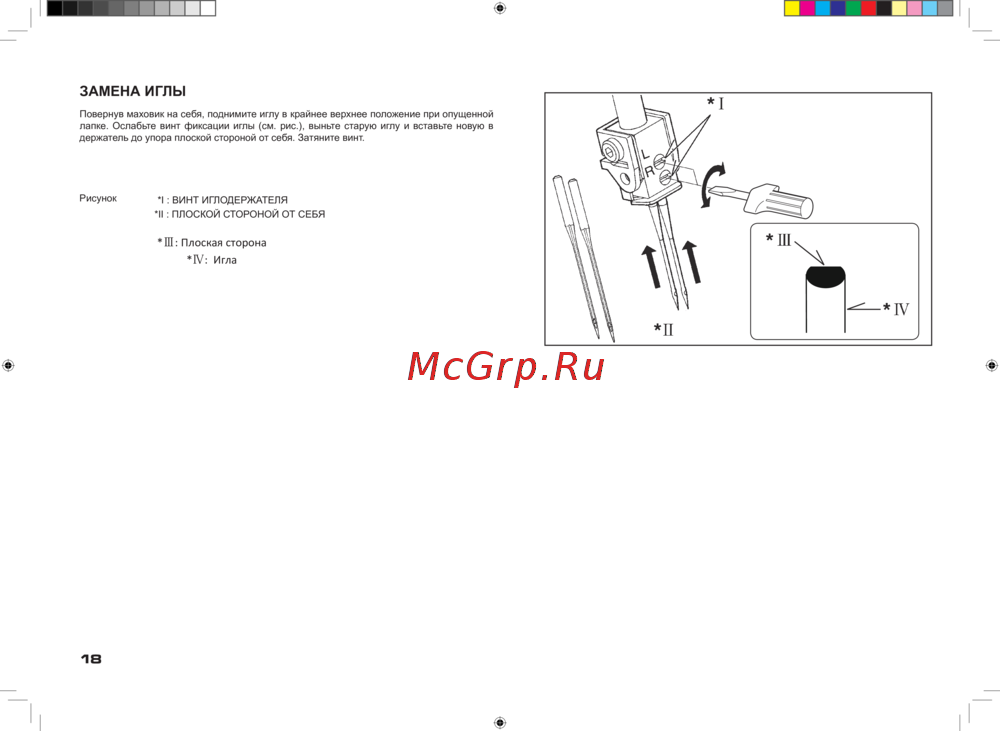

ЗАМЕНА ИГЛЫ
Повернув маховик на себя, поднимите иглу в крайнее верхнее положение при опущенной
лапке. Ослабьте винт фиксации иглы (см. рис.), выньте старую иглу и вставьте новую в
держатель до упора плоской стороной от себя. Затяните винт.

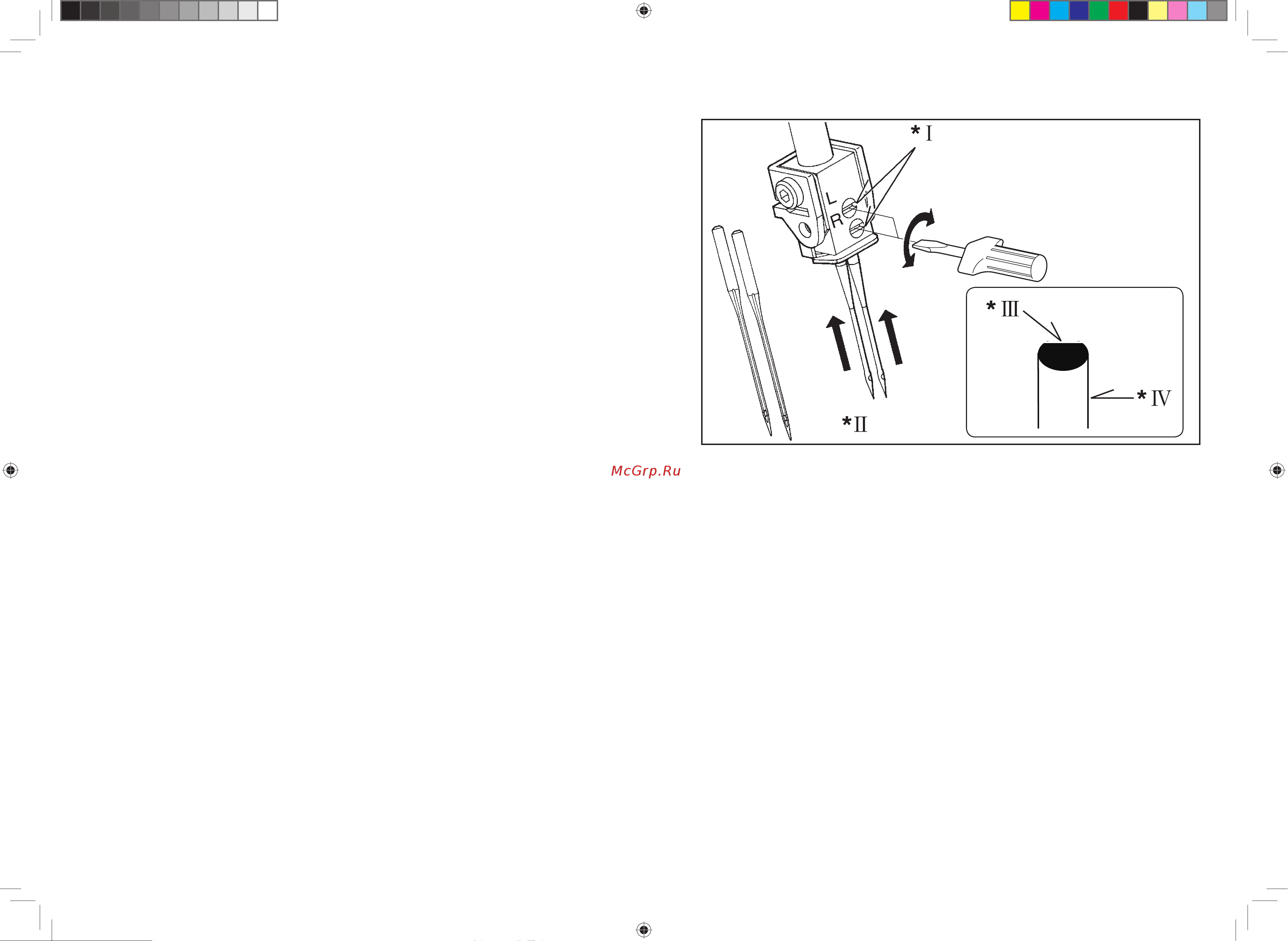

Рисунок
*I : ВИНТ ИГЛОДЕРЖА
ТЕЛЯ
*II : ПЛОСК
ОЙ
С
Т
ОР
ОНОЙ
ОТ СЕБ
Я
*Ⅲ: Плоская сторона
*Ⅳ: Игла
