74
ПЕРЕХІД ДО ДВОНИТКОВОГО ШИТТЯ
Відкрийте передню панель і робочий стіл, підніміть голку у верхнє положення, повернувши
махове колесо на себе. Зніміть праву голку - для роботи використовується тільки ліва
голка. Помістіть голку, що не використовується, у голечницю.
Вийміть конвертор, як зображено на мал. 1.
Встановіть конвертер на верхньому петельнику, як зображено на мал. 2, 3, спочатку
встановивши задню частину, а потім встановивши гачок у отвір у петельнику.
Якщо конвертор не використовується, зберігайте його, як зображено на мал. 4.
*I : КОНВЕРТОР ДЛЯ ДВОНИТКОВОГО ОВЕРЛОКА
*II : ВЕРХНІЙ ПЕТЕТЛЬНИК
ЕКІ ЖІПТІ ТІГУГЕ АУЫСУ
Алдыңғы панель мен жұмыс үстелін ашыңыз, инені жоғарғы қалыпқа көтеріңіз. Конверторды
сур, 1 поз. көрсетілгендей орнатыңыз. Конверторды жоғарғы ілмек жасағышта сур. (поз.
2,3) көрсетілгендей бекітіңіз.
Оң жақ инені шешіңіз, жұмыс үшін тек сол жақ ине қолданылады.
Егер конвертор пайдаланылмаса, оны сур. (поз.4) көрсетілгендей сақтаңыз.
*I : ЕКІ ЖІПТІ ТОРЛАУЫШ ҮШІН ҚҰРЫЛҒЫ
*II : ЖОҒАРҒЫ ІЛМЕК ЖАСАҒЫШ
Малюнок
Иллюстрация
Можливі дефекти і шляхи їх усунення під час виконання двониткової строчки.
Екі жіпті тігісті қолданғандағы мүмкін кемістіктер жəне оларды жою жолдары

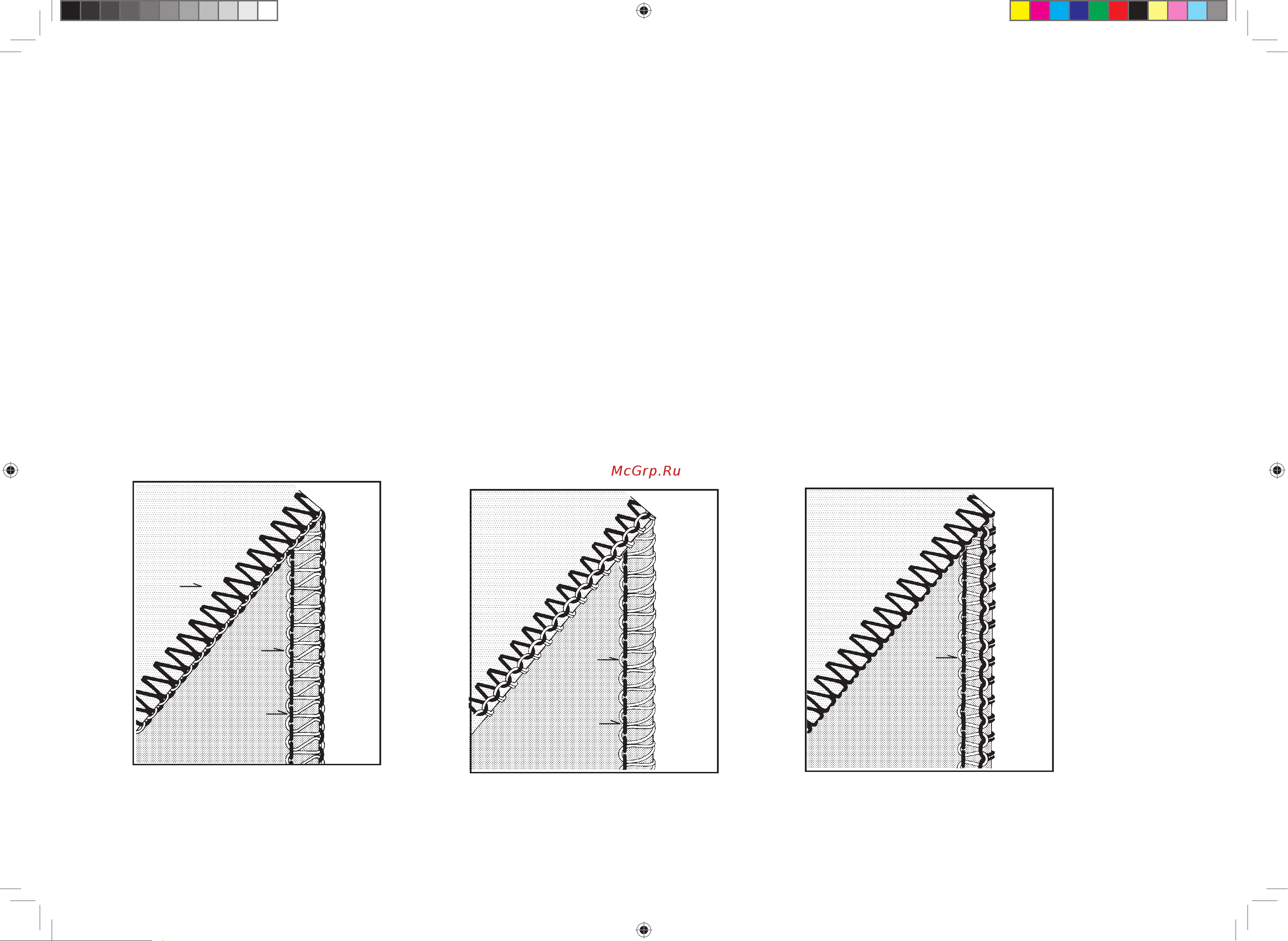

Правильний натяг ниток
Голкова нитка перетягується на лицьовий бік
Зворотний бік
Зворотний бік
Голкова нитка
Нитка нижнього
петельника
1
2
3
Дұрыс
Иненің жібі бет жаққа қарай тартылады
Теріс жағы
Нитка нижнього петельника перетягується на
лицьовий бік
Төменгі шашақтағыш жібі бет жаққа қарай
тартылады
Зворотний бік
Теріс жағы
Теріс жағы
Иненің жібі
Лицьовий бік
Беткі жағы
Астыңғы
ілмектің жібі
Астыңғы
ілмектің жібі
Нитка нижнього
петельника
Голкова
нитка
Иненің жібі
Лицьовий бік
Лицьовий бік
Беткі жағы
Беткі жағы
Нитка нижнього
петельника
Астыңғы
ілмектің жібі
Голкова
нитка
Иненің жібі
Be sure to loose the needle
thread tension.
Зменште натяг голкової нитки
Ине жібінің тартымдылығын азайту
C: Lower looper tighter
C: Needle thread tighter
Looper thread looser
Збільште натяг голкової нитки
Ине жібінің тартымдылығын көбейту
