Jaguar 935D [8/82] Знакомство с машиной
![Jaguar 935D [8/82] Знакомство с машиной](/views2/2013409/page8/bg8.png)
6

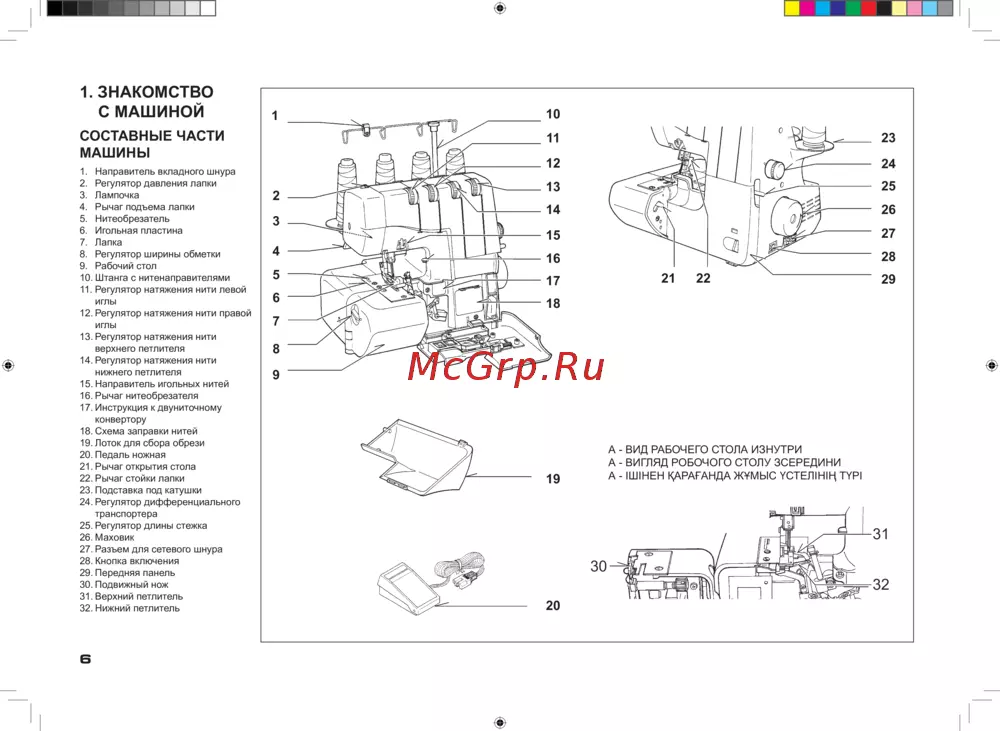

1. ЗНАКОМСТВО
С МАШИНОЙ

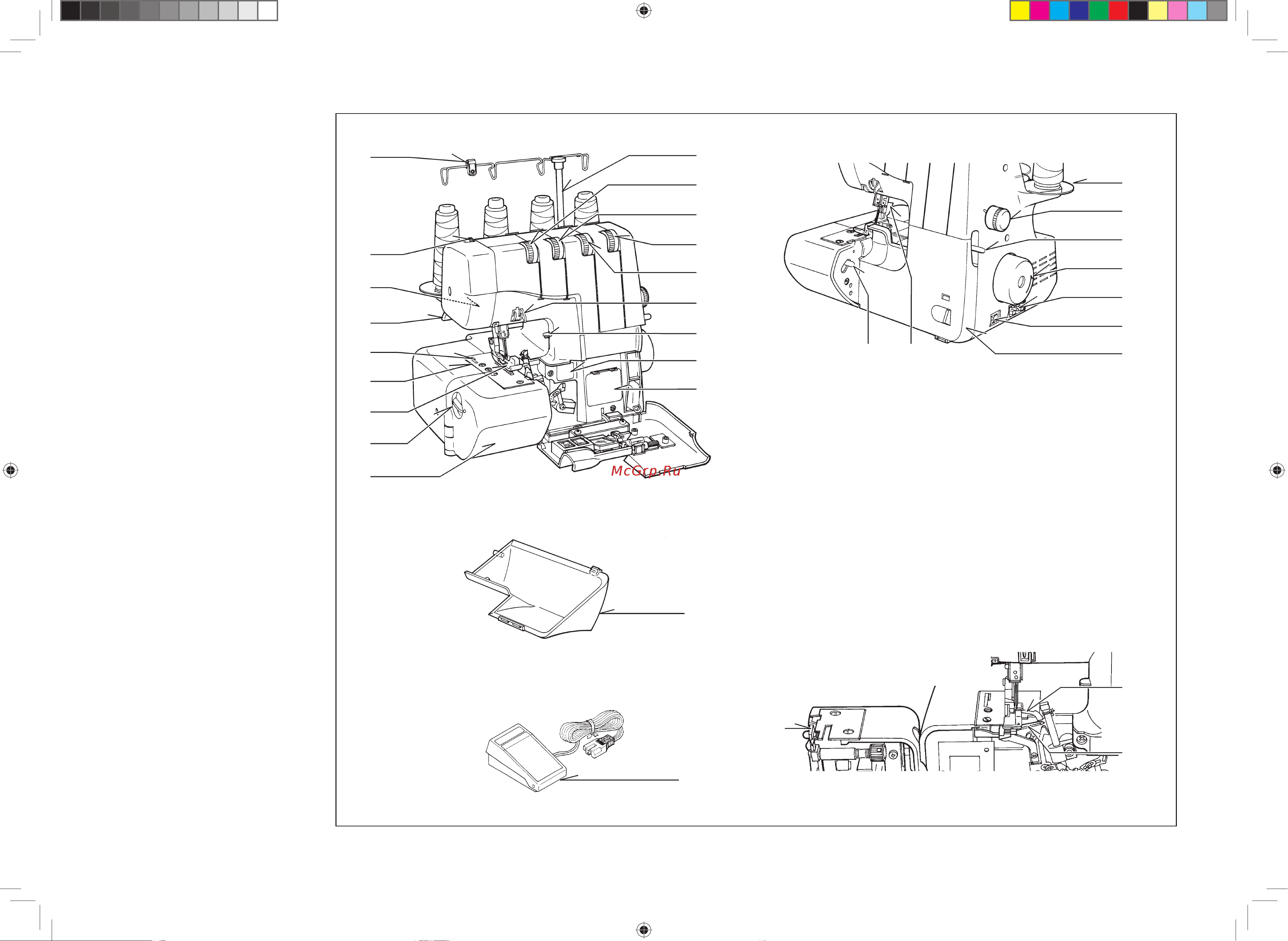

СОСТАВНЫЕ ЧАСТИ
МАШИНЫ
1. Направитель вкладного шнура
2. Регулятор давления лапки
3. Лампочка
4. Рычаг подъема лапки
5. Нитеобрезатель
6. Игольная пластина
7. Лапка
8. Регулятор ширины обметки
9. Рабочий стол
10. Штанга с нитенаправителями
11. Регулятор натяжения нити левой
иглы
12. Регулятор натяжения нити правой
иглы
13. Регулятор натяжения нити
верхнего петлителя
14. Регулятор натяжения нити
нижнего петлителя
15. Направитель игольных нитей
16. Рычаг нитеобрезателя
17. Инструкция к двуниточному
конвертору
18. Схема заправки нитей
19. Лоток для сбора обрези
20. Педаль ножная
21. Рычаг открытия стола
22. Рычаг стойки лапки
23. Подставка под катушки
24. Регулятор дифференциального
транспортера
25. Регулятор длины стежка
26. Маховик
27. Разъем для сетевого шнура
28. Кнопка включения
29. Передняя панель
30. Подвижный нож
31. Верхний петлитель
32. Нижний петлитель
1
2
3
4
5
8
9
6
7
10
11
12
13
16
17
14
15
18
19
20
21 22
23
24
25
26
29
27
28
А - ВИД РАБОЧЕГО СТОЛА ИЗНУТРИ
А - ВИГЛЯД РОБОЧОГО СТОЛУ ЗСЕРЕДИНИ
А - ІШІНЕН ҚАРАҒАНДА ЖҰМЫС ҮСТЕЛІНІҢ ТҮРІ
30
31
32
