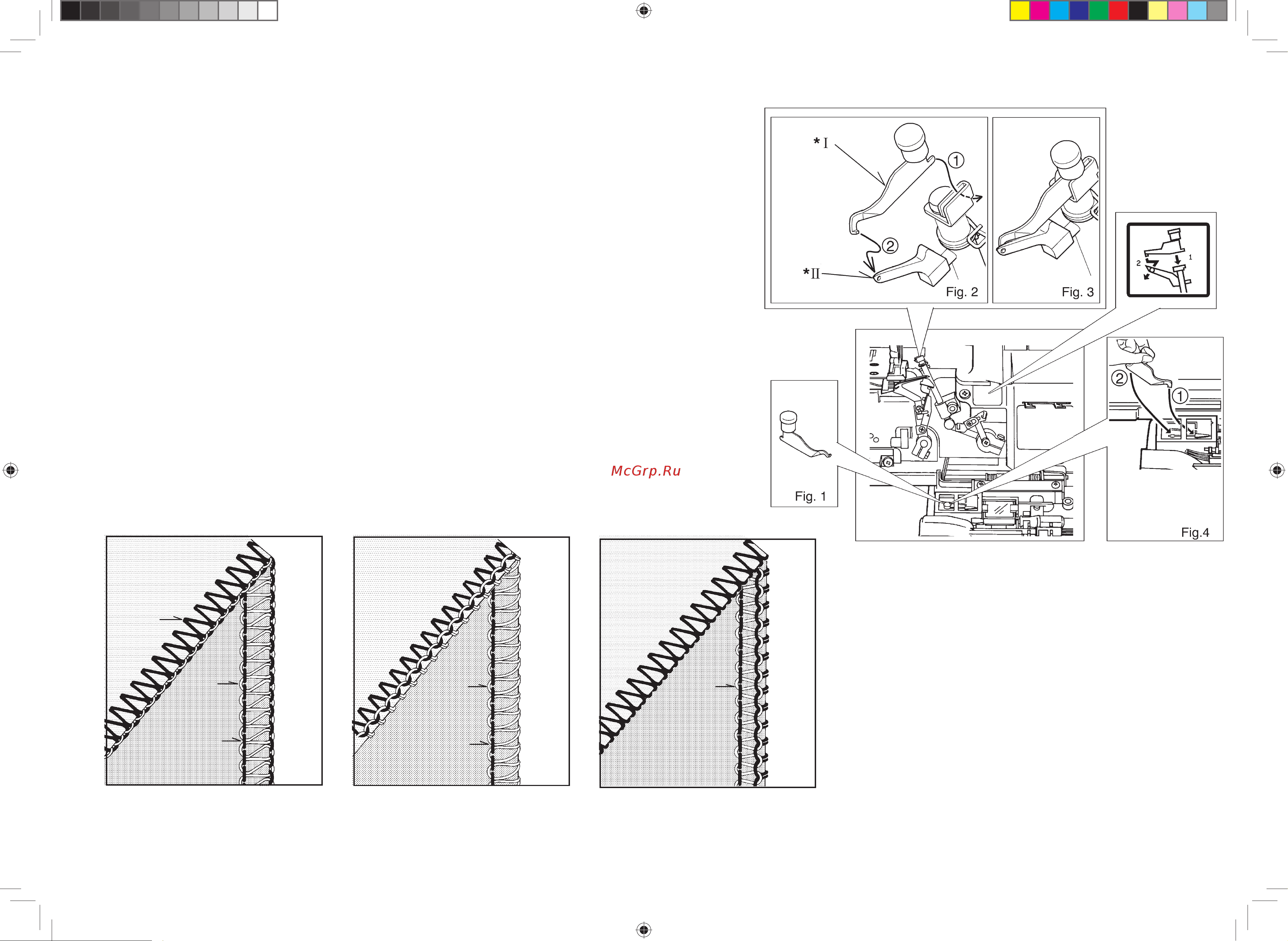

ПЕРЕХОД К ДВУНИТОЧНОМУ ШИТЬЮ
Откройте переднюю панель и рабочий стол, поднимите иглу в верхнее положение,
повернув маховик на себя. Снимите правую иглу - для работы используется только левая
игла. Поместите неиспользуемую иглу в игольницу.
Извлеките конвертор, как показано на рис. 1.
Установите конвертер на верхнем петлителе, как показано на рис. 2, 3, задвинув сначала
заднюю часть, а затем установив крючок в отверстие в петлителе.
Если конвертор не используется, храните его, как показано на рис. 4.
Рисунок
*I : КОНВЕРТОР ДЛЯ ДВУНИТОЧНОГО ОВЕРЛОКА
*II : ВЕРХНИЙ ПЕТЛИТЕЛЬ
Возможные дефекты и пути их устранения при использовании двуниточной строчки.
Правильное натяжение
нитей
Нить нижнего петлителя
перетягивается на лицевую
сторону.
Игольная нить перетягивается
на лицевую сторону.
Уменьшите натяжение игольной нити. Увеличьте натяжение игольной нити.
Лицевая
сторона
Лицевая
сторона
Лицевая
сторона
Изнаночная сторона Изнаночная сторона Изнаночная сторона
Игольная
нить
Игольная
нить
Игольная
нить
Нить
нижнего
петлителя
Нить
нижнего
петлителя
Нить
нижнего
петлителя
1 2
3
Be sure to loose the needle
thread tension.
C: Lower looper tighter
C: Needle thread tighter
Looper thread looser
44
