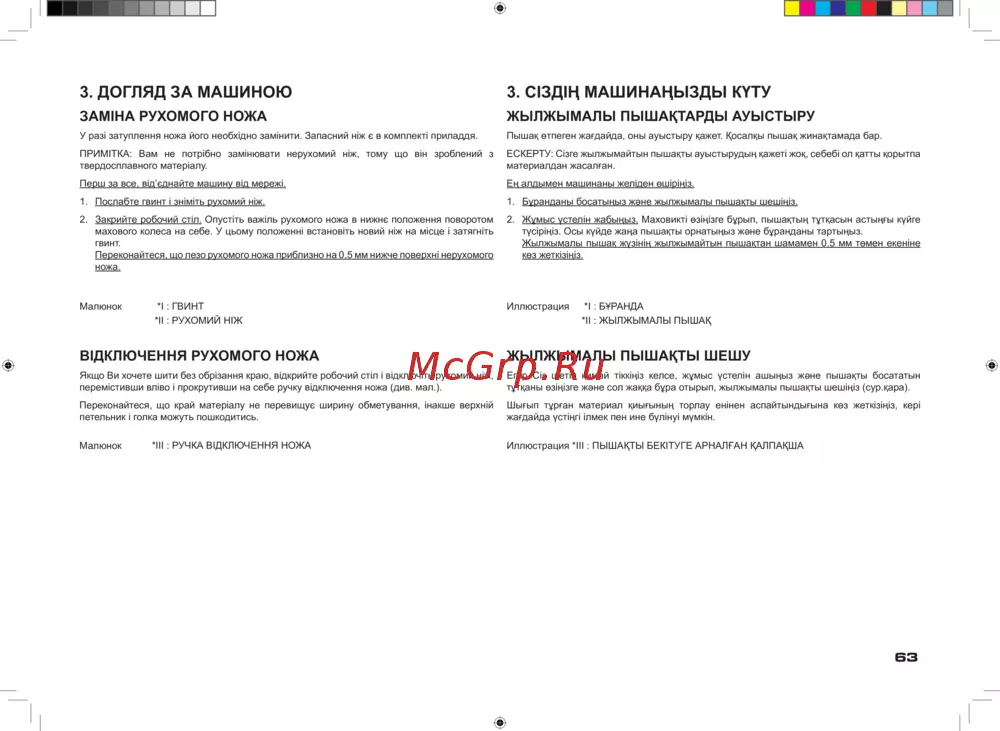

3. ДОГЛЯД ЗА МАШИНОЮ
ЗАМІНА РУХОМОГО НОЖА
У разі затуплення ножа його необхідно замінити. Запасний ніж є в комплекті приладдя.
ПРИМІТКА: Вам не потрібно замінювати нерухомий ніж, тому що він зроблений з
твердосплавного матеріалу.
Перш за все, від’єднайте машину від мережі.
1. Послабте гвинт і зніміть рухомий ніж.
2. Закрийте робочий стіл. Опустіть важіль рухомого ножа в нижнє положення поворотом
махового колеса на себе. У цьому положенні вст
ановіть новий ніж на місце і затягніть
гвинт.
Переконайтеся, що лезо рухомого ножа приблизно на 0,5 мм нижче поверхні нерухомого
ножа.
Малюнок *I : ГВИНТ
*II : РУХОМИЙ НІЖ
ВІДКЛЮЧЕННЯ РУХОМОГО НОЖА
Якщо Ви хочете шити без обрізання краю, відкрийте робочий стіл і відключіть рухомий ніж,
перемістивши вліво і прокрутивши на себе ручку відключення ножа (див. мал.).
Переконайтеся, що край матеріалу не перевищує ширину обметування, інакше верхній
петельник і голка можуть пошкодитись.
Малюнок
*III : РУЧКА ВІДКЛЮЧЕННЯ НОЖА
3. СІЗДІҢ МАШИНАҢЫЗДЫ КҮТУ
ЖЫЛЖЫМАЛЫ ПЫШАҚТАРДЫ АУЫСТЫРУ
Пышақ өтпеген жағдайда, оны ауыстыру қажет. Қосалқы пышақ жинақтамада бар.
ЕСКЕРТУ: Сізге жылжымайтын пышақты ауыстырудың қажеті жоқ, себебі ол қатты қорытпа
материалдан жасалған.
Ең алдымен машинаны желіден өшіріңіз.
1. Бұранданы босатыңыз жəне жылжымалы пышақты шешіңіз.
2. Жұмыс үстелін жабыңыз. Маховикті өзіңізге бұрып, пышақтың тұтқасын астыңғы күйге
түсіріңіз. Осы күйде жаңа пышақты орнатыңыз жəне бұранданы тартыңыз.
Жылжымалы пышақ жүзінің жылжымайтын пышақтан шамамен 0.5 мм төмен екеніне
көз жеткізіңіз.
Иллюстрация *I : БҰРАНДА
*II : ЖЫЛЖЫМАЛЫ ПЫШАҚ
ЖЫЛЖЫМАЛЫ ПЫШАҚТЫ ШЕШУ
Егер Сіз шетін қимай тіккіңіз келсе, жұмыс үстелін ашыңыз жəне пышақты босататын
тұтқаны өзіңізге жəне сол жаққа бұра отырып, жылжымалы пышақты шешіңіз (сур.қара).
Шығып тұрған материал қиығының торлау енінен аспайтындығына көз жеткізіңіз, кері
жағдайда үстіңгі ілмек пен ине бүлінуі мүмкін.
Иллюстрация *III : ПЫШАҚТЫ БЕКІТУГЕ АРНАЛҒАН ҚАЛПАҚША
