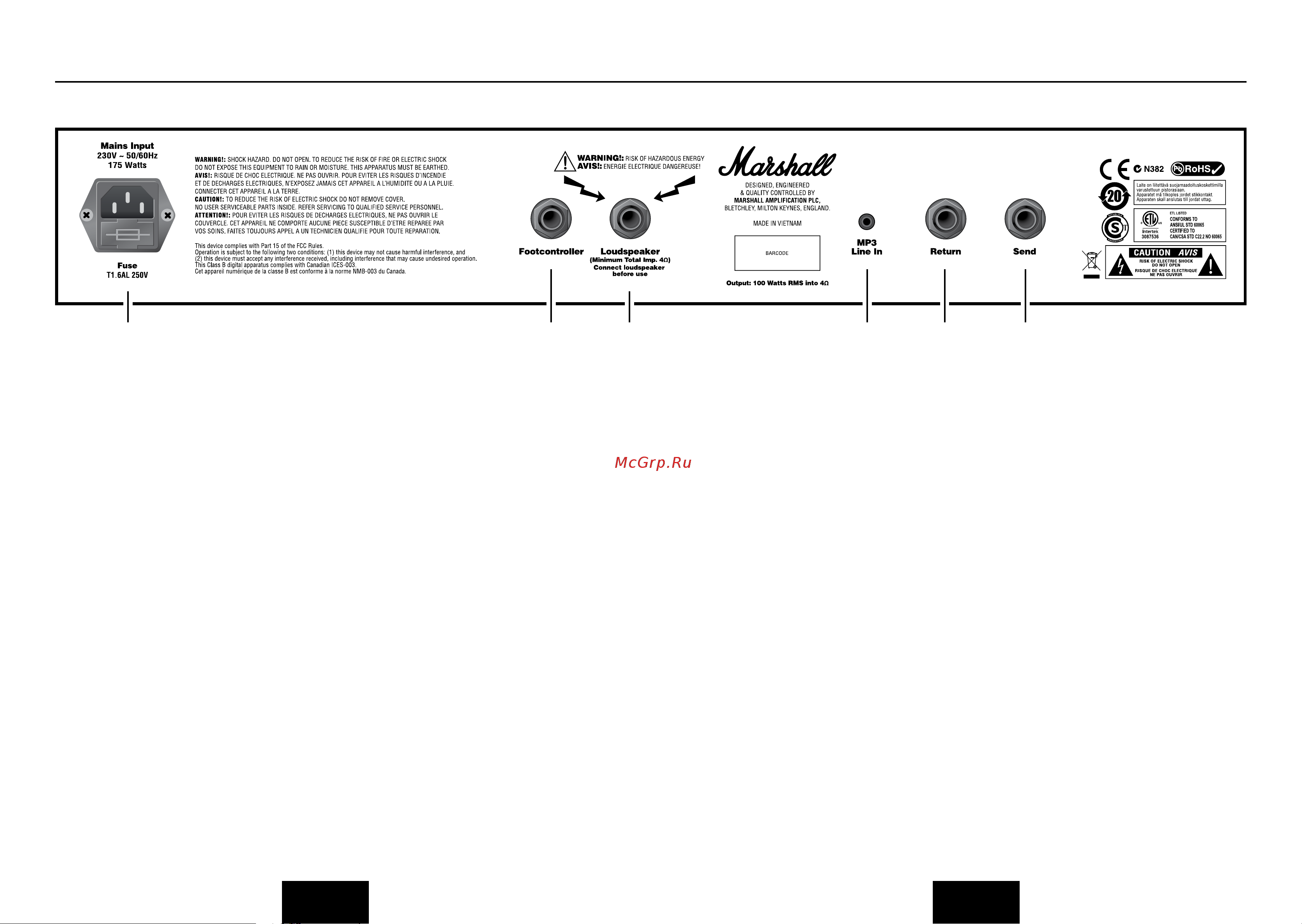

Marshall MG101FX [12/45] Fonctions du panneau arrière
![Marshall MG101FX [12/45] Fonctions du panneau arrière](/views2/2014419/page12/bgc.png)
20. CONNECTEUR D'ENTRÉE SECTEUR
Votre ampli est livré avec un cordon
d'alimentation détachable, qui se branche
ici. La tension nominale d'entrée spécifique
correspondant à votre amplificateur est
indiquée sur le panneau arrière. Avant
de brancher l'ampli pour la première fois,
vérifier que l'amplificateur est compatible
avec l'alimentation électrique. En cas de
doute, demander conseil à une personne
qualifiée. Votre vendeur Marshall est en
mesure de vous aider à ce sujet.
La valeur correcte du fusible secteur situé
dans le petit tiroir au bas de la prise secteur
est indiquée sur le panneau arrière de
l'amplificateur. Le tiroir est assez grand pour
contenir un fusible de rechange. NE JAMAIS
tenter de dériver le fusible ou d'installer un
fusible dont la valeur ne correspond pas !
21. PRISE PÉDALE
Prise jack pour le raccordement de la pédale.
22. PRISE DE SORTIE(S) HAUT-PARLEUR
Les combos MG101FX et MG102FX ont 1
sortie pour baffle. La tête MG100HFX a 2
sorties pour baffle.
t
oujours utiliser un câble haut-parleur non
blindé approuvé par Marshall pour raccorder
un caisson d'extension à ces amplificateurs.
23. PRISE D'ENTRÉE DE LIGNE MP3
Pour jouer sur vos morceaux préférés sur
MP3, CD ou cassette, raccorder la sortie
casque ou la sortie de ligne de votre lecteur
ici. Régler le volume de votre lecteur en
fonction de celui de votre guitare : le parfait
système de répèt' accompagnée, en un tour
de main.
24. PRISE RETOUR (RETURN)
Raccorder la sortie d'un processeur d'effets
externe ou d'une pédale ici.
25. PRISE ENVOI (SEND)
Raccorder l'entrée d'un processeur d'effets
externe ou d'une pédale ici.
FRANÇAIS
FONCTIONS DU PANNEAU ARRIÈRE
FRANÇAIS
20 22
23
21
24
25
