简介
此单个扬声器插口 (22) 用于将设备的功率
放大器连接至内部扬声器或外部扬声器箱
体。使用外部箱体时，请确保总负载阻抗
大于或等于 8 欧姆。
MG101FX/MG102FX
这单个扬声器插口(22)可以用来将内部的
扬声器或是外部的一个扬声器箱体连接到
此设备的功率放大器上。在使用外部箱体
时，请确保总负载阻抗等于或大于4欧姆。
MG100HFX
这两个扬声器插口可以用来连接1个或2个
外部箱体。在使用外部箱体时，请确保总
负载阻抗等于或大于4欧姆。
电源开关
电源开关 (20) 用于打开和关闭放大器。如
果未储存当前设置，这些设置将会丢失。
恢复设置 – 警告：放大器和脚踏开关的所
有设置将会丢失！
如需恢复放大器的出厂设置（参见手册封
底），必须在接通放大器电源的同时按住
储存开关 (19)。此时清音 / CRUNCH (3)
和过载 (5) 指示灯发亮（橙色）。然后即
可释放储存开关 (19)。
重置放大器将删除所有用户通道预设以及
用户脚踏控制器分配设置，并将其替换为
出厂预设。
简体中文

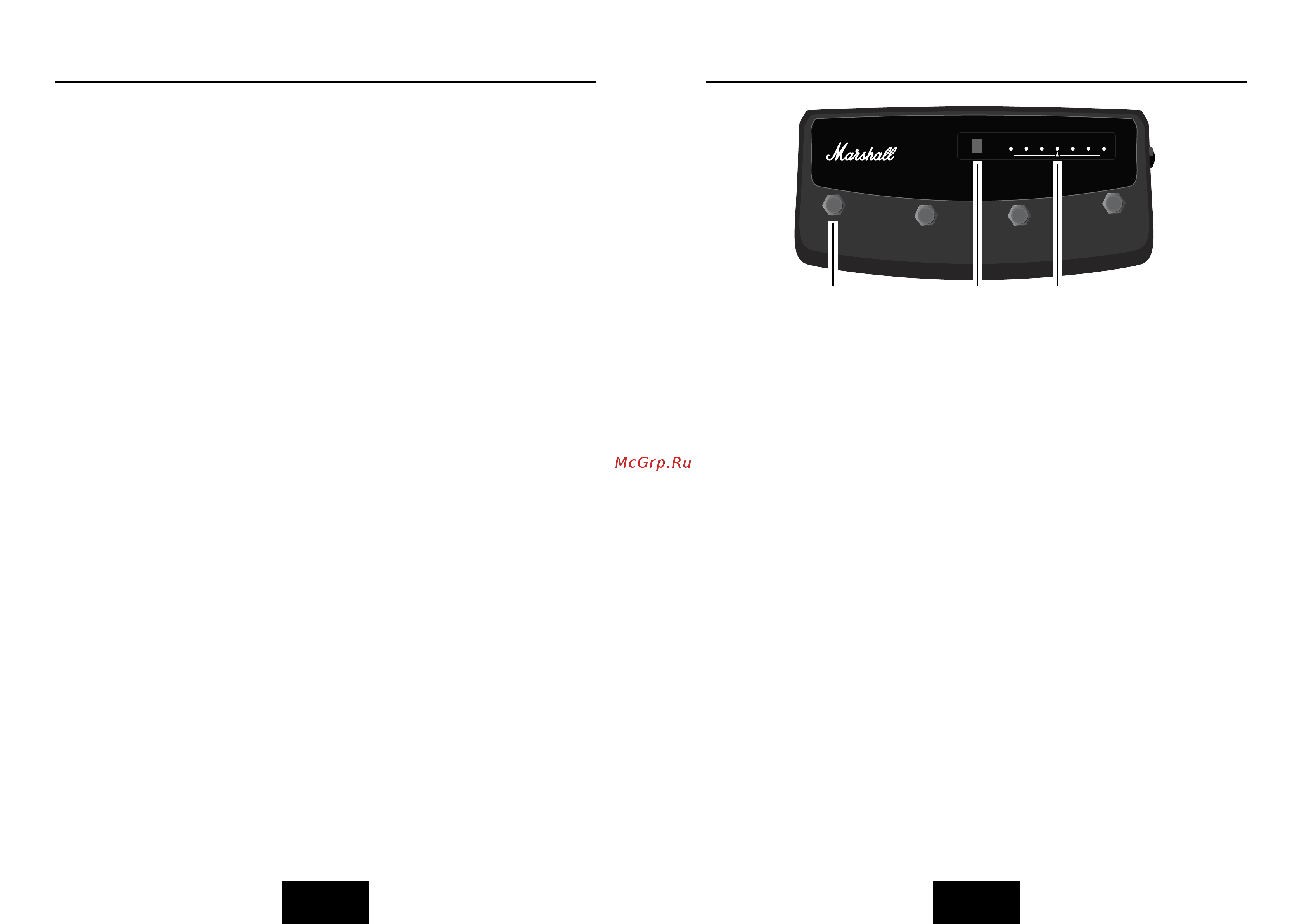

脚踏控制器 STOMPWARE PEDL-90008（可选）
1.脚踏开关
每个脚踏开关均可分配不同的储存功能。
2.数字显示器
该显示器指示踏板控制器的各种功能。
3.LED 状态面板
该面板自始至终显示放大器的当前状态或
调谐器的详细情况。
CLN & OD: 当前通道
REV: 混响打开/关闭
FX: 效果打开/关闭
Ext FX: 外部效果回路打开/关闭 (MG50FX)
Damp: 阻尼模式 (MG50FX)
Tap: 打拍定速
脚踏控制器出厂设置
脚踏开关 1：清音 / CRUNCH 开关
脚踏开关 2：过载 1 / 过载 2 开关
脚踏开关 3：打拍定速开关
脚踏开关 4：调谐器
编程
可以对脚踏开关进行编程，使之储存前面
板开关的功能（开关储存模式）或进行预
设（预设储存模式）。
开关储存模式
如需将前面板开关分配给其中一个脚踏开
关位置 (1)，请在按住前面板开关的同时按
下您希望将其分配至的脚踏开关 (1)。
数字显示器 (2) 将显示已成功对脚踏开关
进行了分配。此时即可释放脚踏开关和前
面板开关。
预设储存模式
如需将预设分配给其中一个脚踏开关 (1)，
请选择所需的通道，并在需要时修改前面
板控制器，然后在按住前面板储存开关的
同时按下您所选的脚踏开关 (1)。
数字显示器 (2) 将显示已成功对脚踏开关
进行了分配。此时即可释放脚踏开关和储
存开关。
脚踏控制器预设独立于储存在放大器内的
专用通道预设。这样就可以根据相同的通
道/前置放大器设置创建多个预设。
当通道预设或脚踏开关预设变更时，数字
显示器 (2) 将开始闪烁。当脚踏开关预设
变更后，脚踏控制器上将闪烁相关数字，
当通道预设变更时，脚踏开关上将闪烁 "-"
符号。
此时如果只按下储存开关，将覆盖变更后
的通道或脚踏开关预设。
如需将变更后的通道预设储存至脚踏开
关，请在按住储存开关的同时按下您所选
的脚踏开关 (1) – 此操作与正常预设储存
模式下的操作一样。
如需将变更后的脚踏开关预设储存至另一
个脚踏开关，请在按住储存开关的同时按
下您所选的脚踏开关 (1) – 此操作与正常
预设储存模式下的操作一样。
简体中文
CLN
- 50 + 50
OD REV FX EXT FX DAMP TAP
Programmable
Footcontroller
Note / Preset
#
MG
2
1
3
4
2
1
3
4
1 2 3
