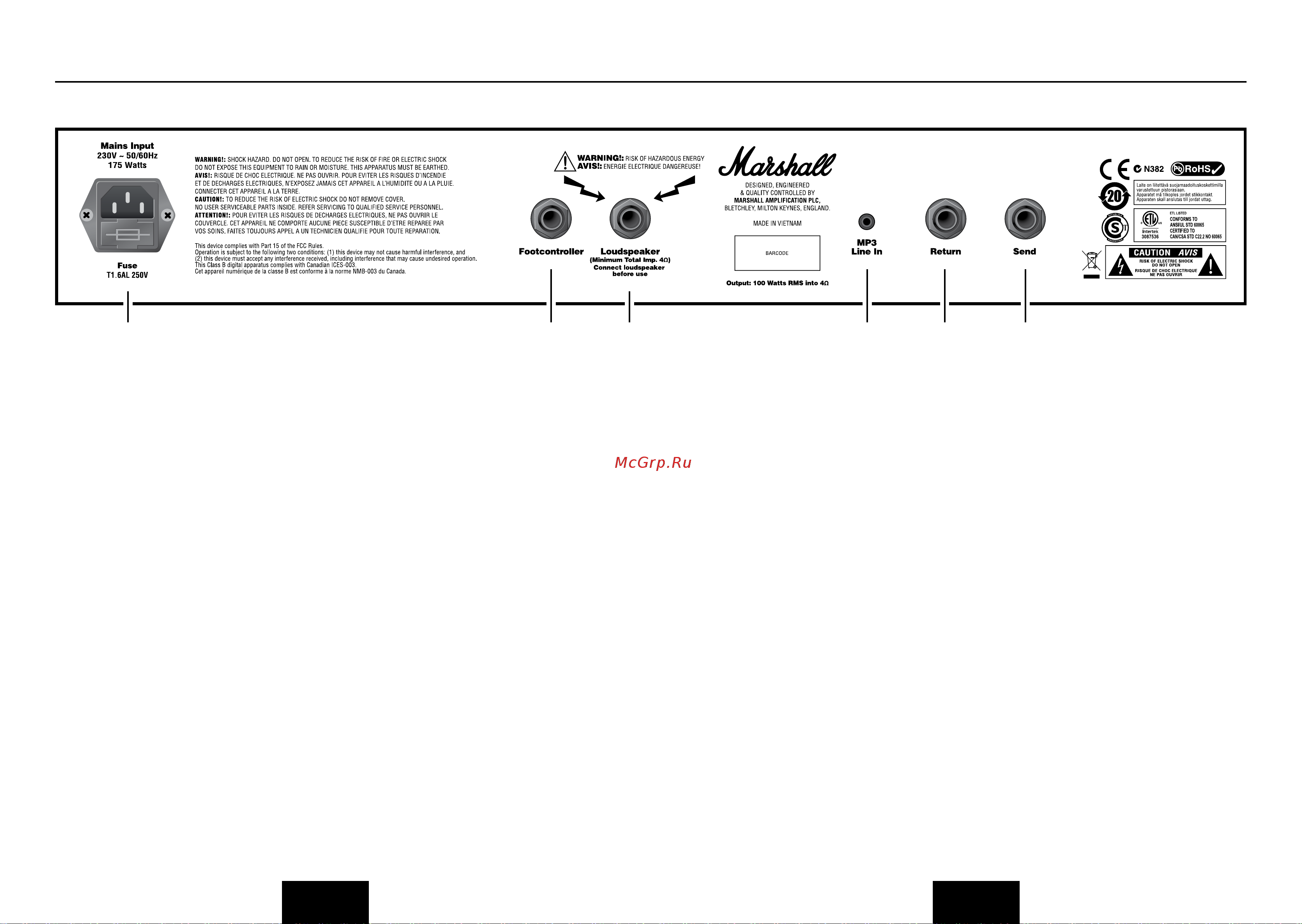

后面板功能
20.电源输入接口
您的放大器配有一根与此接口相连的可拆卸
电源线。放大器后面板上清楚地标注了适用
于您放大器的特定电源输入额定电压。在首
次接入电源之前，请确保您放大器的规格与
电源相符。如果您有任何疑问，请咨询合资
格技术人员的意见。您的 Marshall 经销商
可以在这方面为您提供帮助。
位于电源插口底部小拉盒内的电源保险丝
的正确数值标注在放大器后面板之上。拉
盒内提供有存放备用保险丝的空间。切勿
试图绕过保险丝或安装电阻值不正确的电
源保险丝！
21.脚踏控制器插口
与脚踏控制器连接的插口。
22.扬声器输出插口
MG101CFX 和 MG102CFX一体箱都有一
个扬声器输出。MG100HCFX箱头有两个扬声
器输出。
在放大器上连接扩展箱体时，务必使用
Marshall 认可的非屏蔽扬声器线缆。
23.MP3 线路输入插口
将播放器的线路输出或耳机输出接口与此插
口相连，即可在演奏的同时播放您喜爱的
MP3、CD 或录音磁带的声音。调节播放器
的音量，使之与吉他的音量匹配，这样您就
可以拥有一个完美的“伴奏”练习系统。
24.返回插口
与外部效果处理器或踏板的输出接口连接。
25.发送插口
与外部效果处理器或踏板的输入接口连接。
简体中文 简体中文
20 22
23
21
24
25
