88 | Italiano

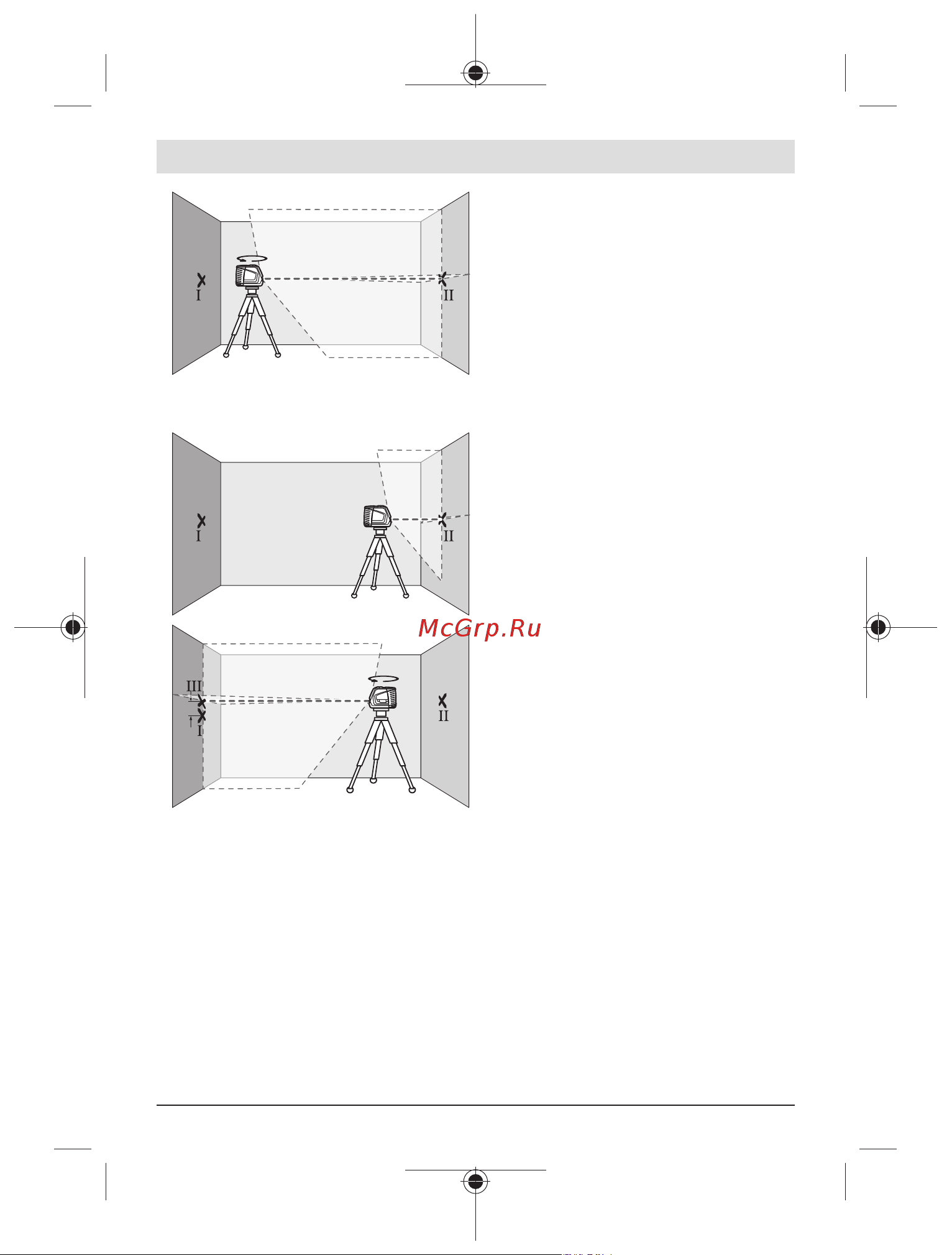

180°

– Ruotare lo strumento di misura di 180°,

attendere che si autolivelli e contrasse-

gnare il punto d’incrocio delle linee laser

sulla parete B di fronte (punto Ⅱ).

– Collocare lo strumento di misura – senza ruotarlo – vicino alla parete B, accenderlo ed

attendere che si autolivelli.

– Allineare in altezza lo strumento di misu-

ra (mediante il treppiede, oppure, all’oc-

correnza, utilizzando supporti) in modo

che il punto d’incrocio delle linee laser

coincida esattamente con il punto II,

contrassegnato in precedenza, sulla pa-

rete B.

180°

– Ruotare lo strumento di misura di 180°,

senza variare l’altezza. Allinearlo alla pa-

rete A in modo che la linea laser verticale

attraversi il punto Ⅰ, contrassegnato in

precedenza. Attendere che lo strumento

di misura si autolivelli e contrassegnare

il punto d’incrocio delle linee laser sulla

parete A (punto Ⅲ).

– La differenza d fra i punti Ⅰ e Ⅲ, contrassegnati sulla parete A, indicherà l’effettivo sco-

stamento in altezza dello strumento di misura.

Su un tratto di misura pari a 2×5m=10m, lo scostamento massimo ammesso è pari a:

10m×±0,3mm/m=±3mm. La differenza d fra i punti Ⅰ e Ⅲ non dovrà, quindi, supera-

re 3mm.

Verifica della precisione di livellamento della linea orizzontale

Per la verifica, occorrerà una superficie libera pari a circa 5×5m.

– Montare lo strumento di misura al centro tra le paretiA e B sul supporto o su un trep-

piede, oppure posizionarlo su una base stabile e piana. Accendere lo strumento di mi-

sura con livellamento automatico e selezionare la modalità orizzontale. Attendere che

lo strumento di misura si autolivelli.
