Italiano | 89

2,5 m

5,0 m

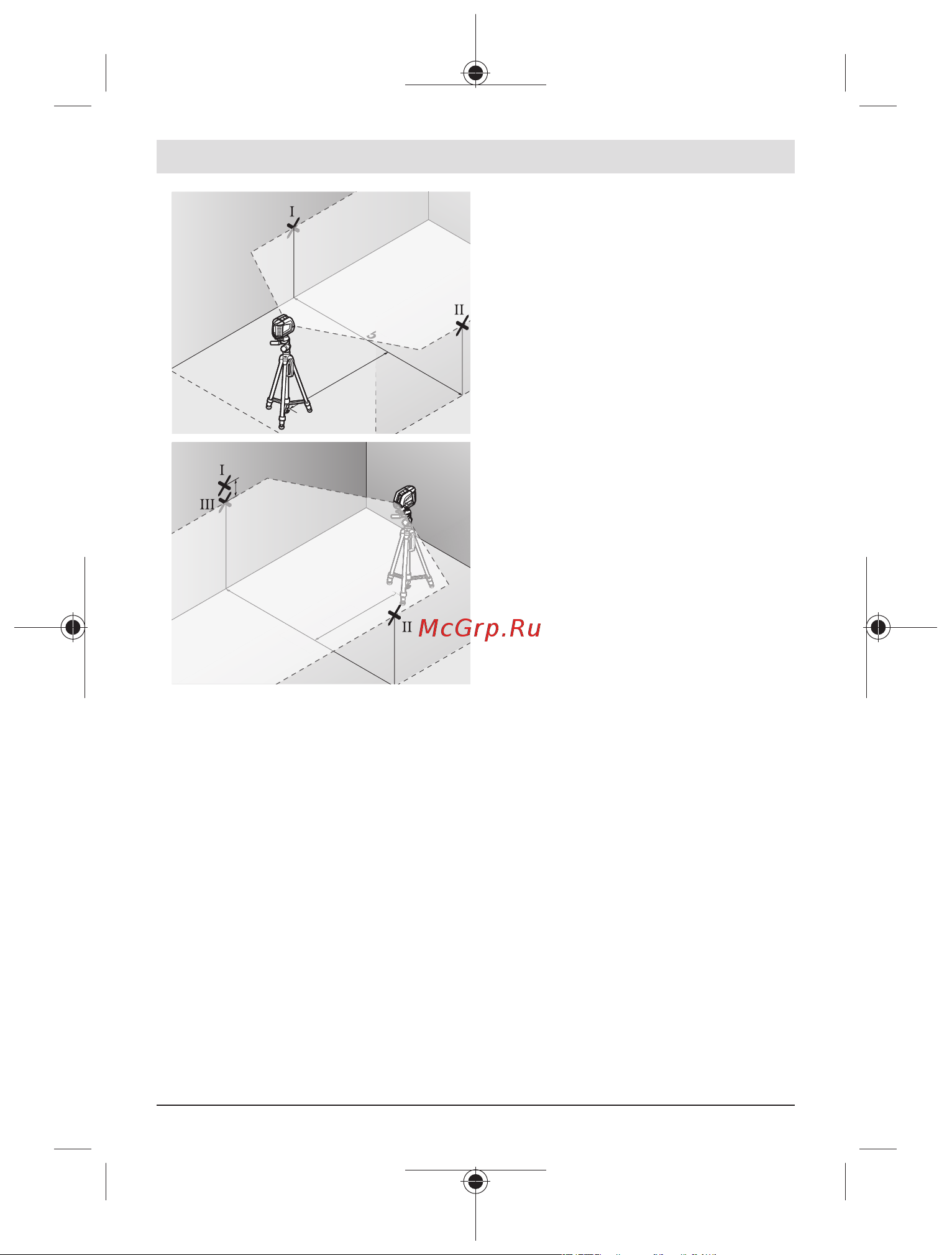

– Contrassegnare su entrambe le pareti, a

2,5m di distanza dallo strumento di mi-

sura, il centro della linea laser (puntoⅠ

sulla parete A e puntoⅡ sulla parete B).

2,5 m

5,0 m

2,5 m

0 m

– Posizionare lo strumento di misura, ruo-

tato di 180°, a 5 m di distanza ed atten-

dere che si autolivelli.

– Allineare in altezza lo strumento di misura (mediante il treppiede o, all’occorrenza,

supportando lo strumento) in modo che il centro della linea laser coincida esattamen-

te con il punto Ⅱ sulla parete B, contrassegnato in precedenza.

– Contrassegnare sulla parete A il centro della linea laser come puntoⅢ (verticalmente

sopra o sotto al puntoⅠ).

– La differenza d fra i punti Ⅰ e Ⅲ, contrassegnati sulla parete A, indicherà l’effettivo sco-

stamento dello strumento di misura rispetto alla linea orizzontale.

Su un tratto di misura pari a 2×5m=10m, lo scostamento massimo ammesso è pari a:

10m×±0,3mm/m=±3mm. La differenza d fra i punti Ⅰ e Ⅲ non dovrà, quindi, supera-

re 3mm.

Verifica della precisione di livellamento della linea verticale

Per la verifica, occorrerà un’apertura di porta (su base solida) con spazio di almeno

2,5m su ciascun lato della porta stessa.

– Posizionare lo strumento di misura a 2,5m di distanza dall’apertura porta, su una ba-

se solida e piana (non su un treppiede). Accendere lo strumento di misura per un uti-
