KZ Пайдалану бойынша нұсқаулық GM241 00 000 РЭ U
17
керек.
■ Плитаны духовка есігінің тұтқасынан ұстап жылжытуға
тыйым салынады. Плитаны жылжытқан кезде, духовка
есігін аздап ашып, оны духовканың жоғарғы бөлігінен ұстау
ұсынылады.
Yстел қақпағы жоқ плиталар yлгілері плитаны орнату алдын-
да бекітілетін қалқанмен толымдалады (1 сур.)
■ Плиталарға қалқанды орнату. Қалқанның орнатылуын үстелге
екі бұрамамен жəне сомынмен бекіту арқылы жүргізу
керек (1 сур.) Қалқанды бекітуге арналған бұрамалар
жəне сомындар толымдаушылар салынатын пакетте
орналасады.
■ 1Е6 стилi үлгілі плиталарға қалқанды орнату.
Қалқанның орнатылуын үстелге екі бұрамамен керек.
Қалқанды бекітуге арналған бұрамалар толымдау-
шылар салынатын пакетте орналасады.
■Пайдалану алдында плитаны көлденеңінен
орнатыңыз. Егер сіздің плита реттелетін
тіреуіштермен жабдықталса, келесі тармақтарды
орындау керек:
1.Плитаны еденге, бір жағына қойыңыз.
2. Тұғырларды алдын-ала қажетті биіктікке орна-
тып, оларды орнатылатын орындарға бұраңыз.
3. Плитаны тіректерге орнатыңыз жəне оны жұмыс
істейтін тұрақты жерге қойыңыз.
4. Тіректердің орнын құлыптардың көмегімен
бекітіп, тақтайшаның биіктігін реттеңіз. Плитаны шайқауға болмайды.
4. ЖАЛҒАУ
Газды қатаң немесе икемді өткізгіштер көмегімен жалғауға болады.
Жалғау алдында жалғау шарттарының (газ тyрі жəне газ қысымы) плита баптаула-
рына сəйкес келетіндігін тексеру керек.
Плита баптау параметрлері плитаның артқы бетінде орналасқан тақтайшада жəне
кепілдік міндеттемелерінде келтірілген.
■ Плитаны жалғау кезінде, саңылаусыздықты қамтамасыз ету yшін, рампа жəне газ берілетін желі
арасында газ сyзгісін орнату керек. Газ сyзгісі толымдаушылар салынған пакетте орналасады.
4.1. ИКЕМДІ ЖАЛҒАСТЫРҒЫШ ТYТІК-ҚҰБЫР КӨМЕГІМЕН ЖАЛҒАУ
■ Икемді жалғастырғыш тyтік-құбыр көмегімен жалғау кезінде
келесі талаптар сақталу керек.
- таңдалған икемді жалғастырғыш тyтік сəйкестік сертификатына
жəне өндірілген кyнін, қызмет жəне ауыстыру мерзімі көрсетілетін
құжатқа ие болу керек.
- икемді жалғастырғыш тyтік-құбыр барлық ұзындығы бойынша
тексеріс yшін қол жетімді болу керек;
- икемді жалғастырғыш тyтік құбыр тyтін өткізгіштің ыстық ауа
аймағында өтпеу керек жəне плитаның артқы қабырғасына жана-
спау керек (4 сур.);
- икемді жалғастырғыш тyтік құбыр ешнəрсемен қысылмау керек,
иілімдерге ие болмау керек жəне созу кyшіне ұшырамау керек;
- егер икемді жалғастырғыш тyтік құбыр зақымдалған болса, ол тұтас ауыстырылу керек,
жөндеуге болмайды.
ЕСТЕ САҚТАҢЫЗ! Сіріңке жəне басқа ашық алау көмегімен қосылыс саңылаусыздығын
тексеруге жəне газдың жылыстауын іздеуге тыйым салынады.
ЕСТЕ САҚТАҢЫЗ! Плитаны орнына орнатқаннан кейін газ берілетін икемді
қўбыршектің жəне қоректендіру сымының жайғасымын міндетті тyрде тексеріңіз (5
сур.). Олар тyтін өткізгіш yстінде өтпеу керек жəне плитаның артқы қабырғасына жа-
наспау керек. Духовка жұмысы барысында онда жоғары температура пайда болады,
бұл оларды зақымдауы мyмкін.
!

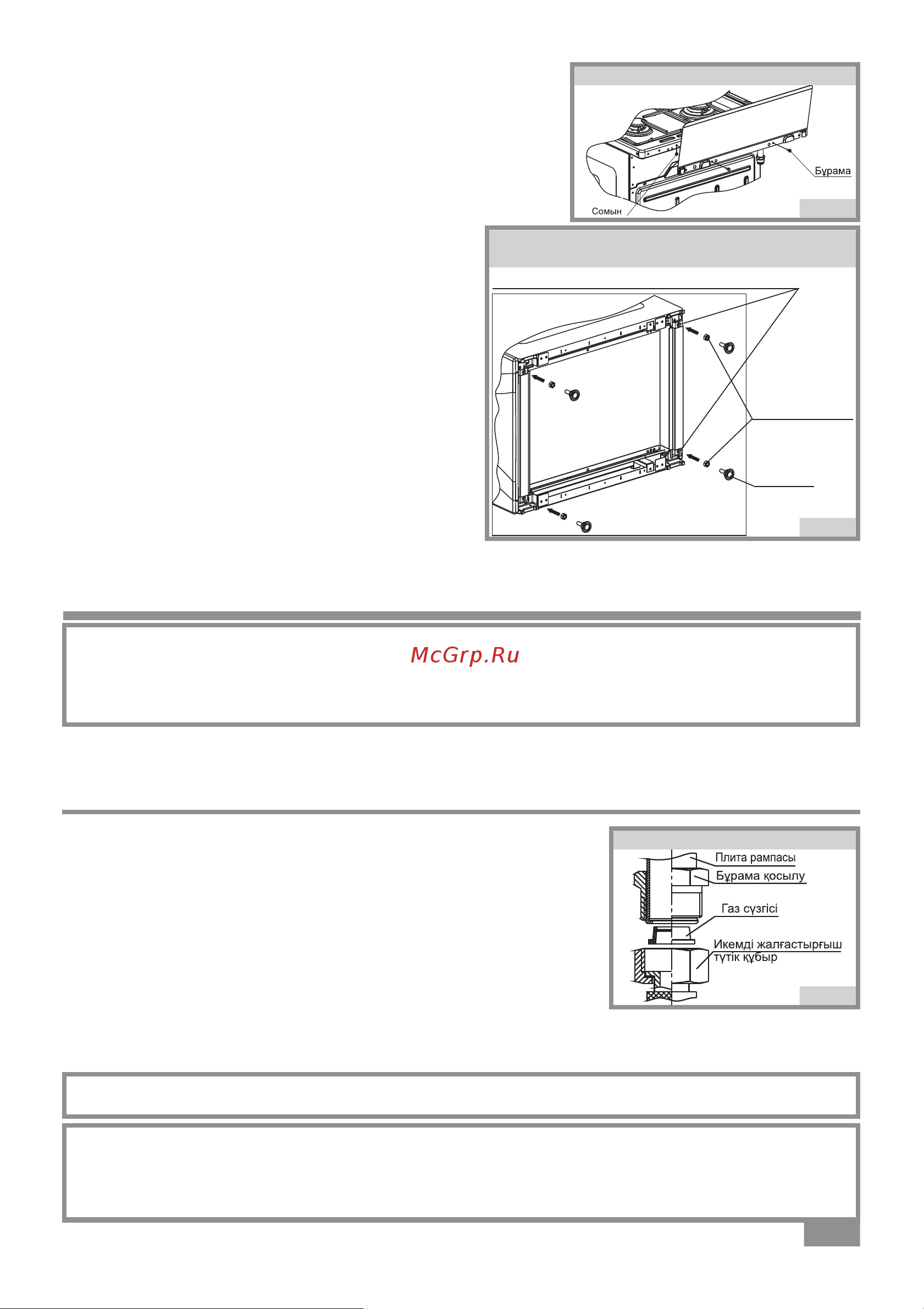

3 сур.
Икемді қосылыс
1 сур.
Қалқанды орнату
2 сур.
тіреуіш
Реттелетін тіреуіштер орнатуға арналған орындар
қарсысомын
Реттелетін тіреуіштер орнатуға
арналған орындар (төменгі жағынан көрініс)
!
!
