RU Руководство по эксплуатации GM241 00 000 РЭ U
7
9. ПАНЕЛЬ УПРАВЛЕНИЯ

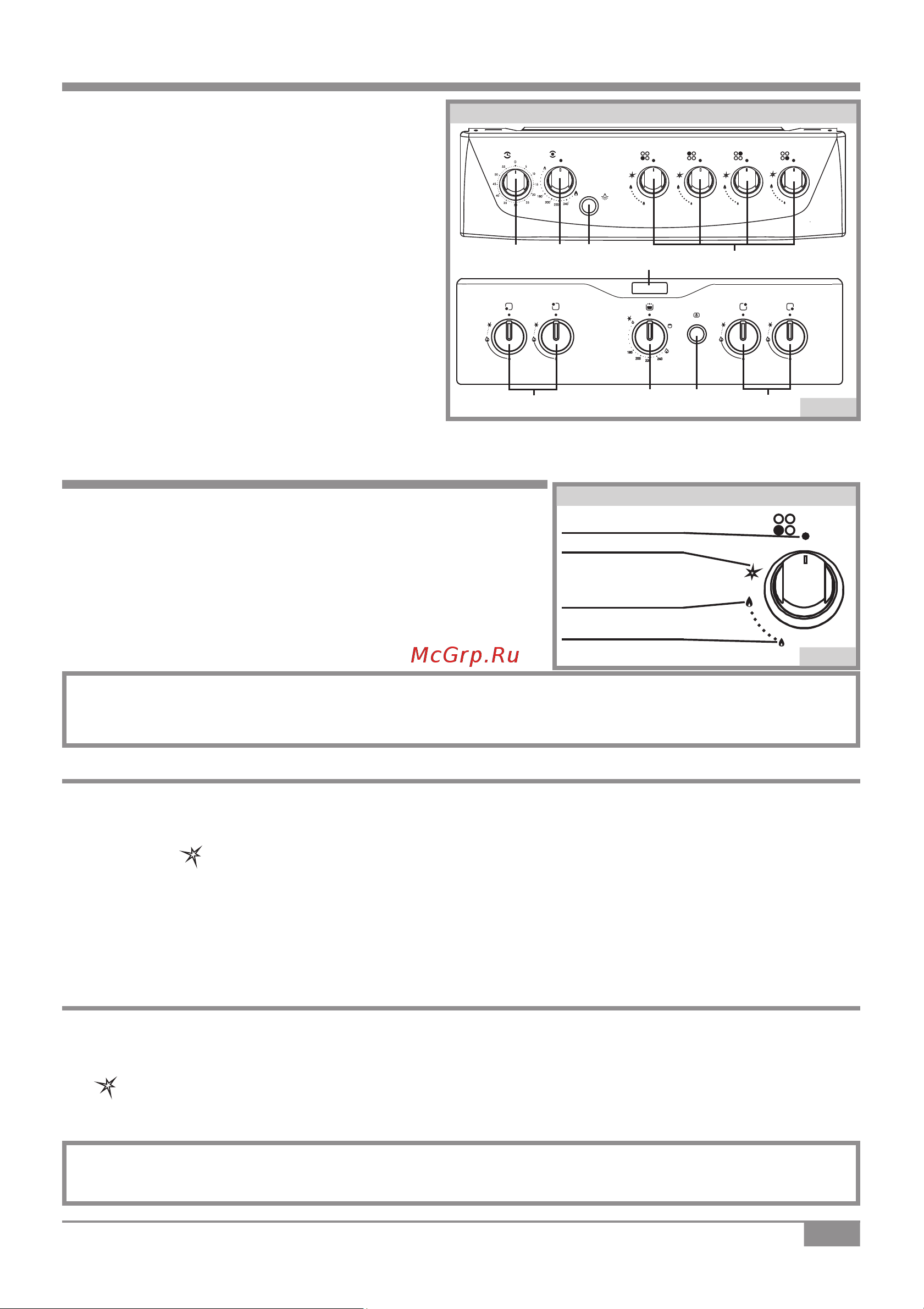

■ На рисунке панели управления (рис.6)
присутствуют элементы комфортности,
которые могут присутствовать на панелях
различных моделей плит. Для Вашей плиты
перечень элементов указан в таблице
комфортности моделей плит на обложке
настоящего руководства.
1. Рукоятка механического таймера.
2. Рукоятка управления терморегулятора
горелок духовки или рукоятка управления
крана горелки духовки.
3. Кнопка включения подсветки духовки
(для моделей GM241 022, GM241 122 -
кнопка включения подсветки духовки и
электровертела)
4. Рукоятка управления крана горелки стола.
5. Табло электронных часов
Примечание: При отсутствии кнопки подсветки
для моделей, имеющих освещение, подсветка
духовки включается автоматически при повороте
рукоятки управления терморегулятора или рукоятки управления крана горелки духовки.
10. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе и символы состояния работы
горелок схематично изображено (рис.7) возле рукоятки
каждого крана на панели управления.
■ Все краны имеют ограничение в положении «малое
пламя», обеспечивающее устойчивое горение в
экономичном режиме.
■ Регулировку пламени производят плавно, поворотом
рукоятки крана от знака «большое пламя» до знака
«малое пламя».
ПРИМЕЧАНИЕ! Во время эксплуатации плиты возможно выгорание эмали на
кончиках зубьев решётки стола в зоне горелок, что не является производственным
дефектом и не влияет на работу плиты.
10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Удерживая рукоятку крана в нажатом положении поднести огонь к горелке стола.
Для плит с электророзжигом - нажать и удерживая нажатой повернуть рукоятку крана в по-
ложение « », дождаться появления пламени.
3. После появления пламени необходимо удерживать рукоятку крана в нажатом положении 10
секунд, это необходимо для срабатывания устройства «газ-контроль».
4. Отпустить рукоятку крана и убедиться, что пламя не погасло, затем установить рукоятку в
нужное Вам положение.
5. Если горелка не зажглась, вернуть рукоятку крана в положение «закрыто» и повторить розжиг снова.
10.2. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА БЕЗ УСТРОЙСТВА «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Удерживая рукоятку крана в нажатом положении поднести огонь к горелке стола.
Для плит с розжигом - нажать и удерживая нажатой повернуть рукоятку крана в положение «
», дождаться появление пламени.
3. После появления пламени перевести рукоятку крана в рабочую зону между положениями
«большое пламя» и «малое пламя» в нужное Вам положение.
ПОМНИТЕ! При погасании пламени горелки (по любой причине) необходимо
установить рукоятку в положение «закрыто» и предпринять попытку повторного
зажигания не ранее, чем через 1 минуту.
!
!
4
2
1
рис. 6.
Панель управления плиты
3
5
4
4
32
рис. 7
Малое пламя
Большое пламя
Кран закрыт
Электророзжиг
Для моделей с интегриро-
ванным розжигом
Символы
