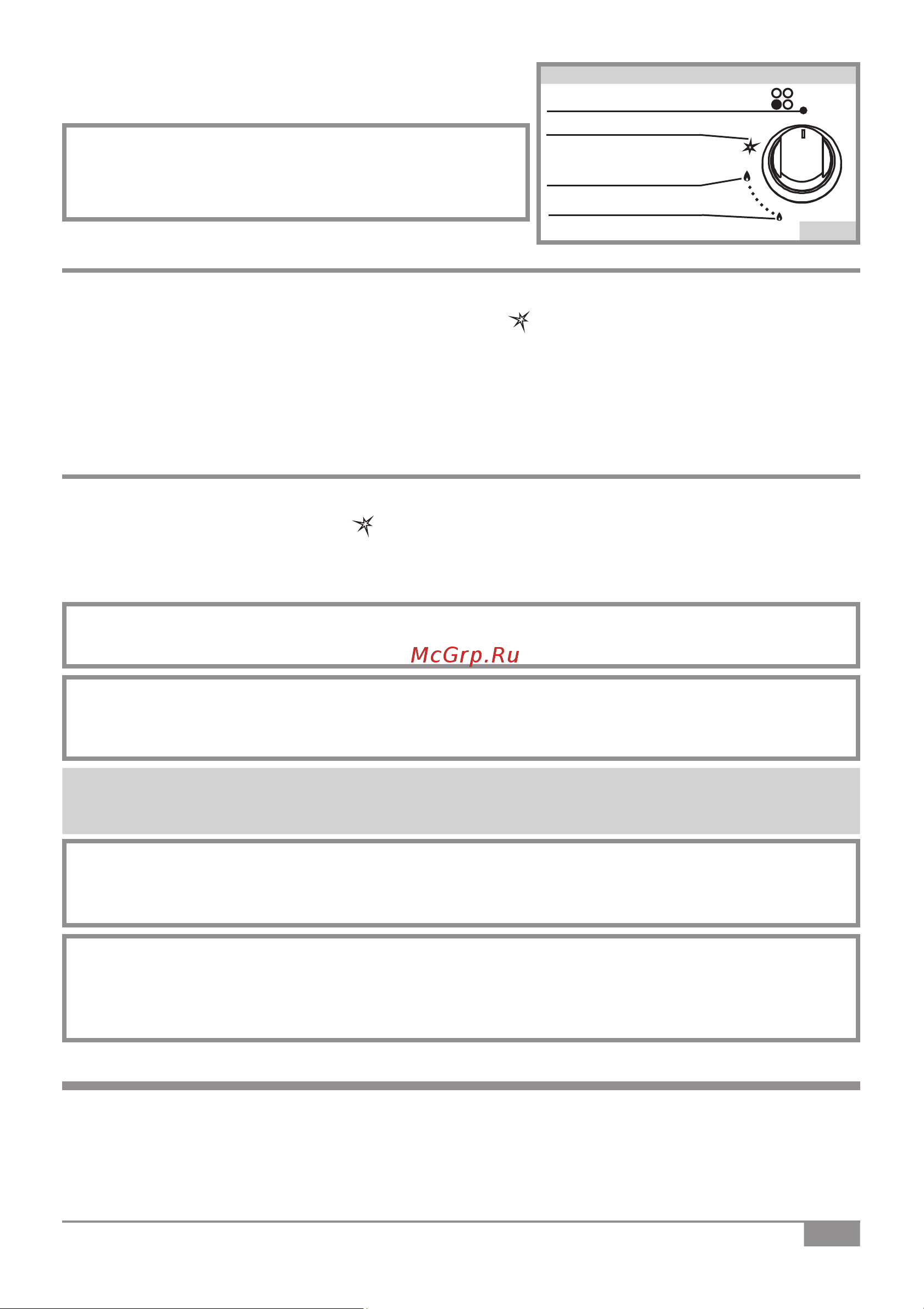

KZ Пайдалану бойынша нұсқаулық GM241 00 000 РЭ U
21
■ Алаудың реттелуін баяу, шүмек тұтқасын «үлкен алау»
таңбасынан «шағын алау» таңбасына дейін бұру арқылы
жүргізеді.
ЕСКЕРТПЕ! Плитаны пайдаланған кез-
де жанарғылар аймағындағы үстел торы
тістерінің ұштарында эмальдің жанып кетуі
мүмкін, бұл өндірістік ақаулық болып табыл-
майды жəне плита жұмысына əсер етпейді.
10.1. «ГАЗ-БАҚЫЛАУ» ҚҰРЫЛҒЫСЫ БАР ҮСТЕЛ
ЖАНАРҒЫСЫН ТҰТАНДЫРУ:
1. Иінді тұтқаны басып, «үлкен жалын» позициясына бұраңыз.
2. Кранның тұтқасын ұстап тұрғанда үстел оттығына жағыңыз.
Электр тогы бар пештер үшін - шүмектің тұтқасын «
» позициясына бұру үшін басып тұрыңыз,
жалынның пайда болуын күтіңіз.
3. Жалын пайда болғаннан кейін, шүмектің тұтқасын 10 секунд ішінде ұстап тұру керек, бұл
газды басқару құрылғысының жұмысы үшін қажет.
4. Кран тұтқасын босатыңыз жəне жалын сөнбегеніне көз жеткізіңіз, содан кейін тұтқаны қажетті
күйге қойыңыз.
5. Егер оттық жанбаса, клапан тұтқасын «жабық» күйге келтіріп, отты қайтадан қайталаңыз.
10.2. «ГАЗ-БАҚЫЛАУ» ҚҰРЫЛҒЫСЫ ЖОҚ ҮСТЕЛ ЖАНАРҒЫСЫН ТҰТАНДЫРУ:
1. Иінді тұтқаны басып, «үлкен жалын» позициясына бұраңыз.
2. Кранның тұтқасын ұстап тұрғанда үстел оттығына жағыңыз.
От бар пештер үшін - тұтқаны « » позициясына бұру үшін басып тұрыңыз, жалынның пайда
болуын күтіңіз.
3. Жалын пайда болғаннан кейін, кран тұтқасын «үлкен жалын» мен «кіші жалын» позициялары
арасында жұмыс орнына жылжытыңыз.
ЕСТЕ САҚТАҢЫЗ! Жанарғы алау сөнген кезде (кез келген себеп бойынша) тұтқаны
«жабық» жайғасымына орнату керек жəне кем дегенде 1 минуттан кейін қайта
тұтандыруға талпыныс жасау керек.
ЕСТЕ САҚТАҢЫЗ! Үстелдің «газ-бақылау» құрылғысы бар плиталар үлгілерінде
алау кездейсоқ сөнген кезде 90 сек. кейін жанарғыға газдың берілуі тоқтатылады.
Жанарғыны қайта тұтандыру үшін «Газ-бақылау» құрылғысы бар үстел жанарғысын
тұтандыру» бөлімінің тармақтарын қайталаңыз.
НАЗАР АУДАРЫҢЫЗ! Жанарғылар шешілген кезде электрлік тұтандыру
батырмасын басуға тыйым салынады – бұл электрлік тұтандыру жүйесінің жұмыс
ресурсын төмендетеді немесе оның істен шығуына алып келуі мүмкін.
ЕСТЕ САҚТАҢЫЗ! Біріктірілген тұтандырумен жабдықталған плиталар үшін үстел
жанарғыларының шүмегі «үлкен алау» жайғасымынан «жабық» жайғасымына
қарай жабылған кезде тұтандыру ұшқынының болуы өндірістік ақаулық болып
табылмайды. «Жабық» жайғасымында ұшқын болмау керек.
ЕСТЕ САҚТАҢЫЗ! Егер Сізді плита шыны қақпақпен жабдықталса, келесі əрекеттер
жасауға БОЛМАЙДЫ:
- Қақпақ жабық болған кезде үстел жанарғысын жағуға.
- Қақпақты жанарғылар жанып тұрғанда немесе салқындамағанда түсіруге.
- Қақпаққа ыдысты қоюға.
11. ДУХОВКА
■ Духовканың негізгі (төменгі) жанарғысы духовка түбі астында орналасады жəне кондитерлік
өнімдерді пісіру, ет, құс, балық жəне т.б. əзірлеу үшін қолданылады.
■ Духовка келесі керек-жарақтармен толымдалған:
Пісіруге арналған таба (алюминий) кондитерлік өнімдерді əзірлеу, ет, құс, балық жəне т.б.
пісіру үшін қолданылады.;
Майды жинауға арналған (эмальдан жасалған) теген ет тағамдарын дайындау кезінде
!
!
!
!
!
!
7 сур.
Шағын алау
Үлкен алау
Шүмек жабық
Электрлік тұтандыру
Біріктірілген тұтындаруы
бар үлгілер үшін
Белгiлер
