Пайдалану бойынша нұсқаулық GM241 00 000 РЭ U KZ
18
ЕСТЕ САҚТАҢЫЗ! Плита жалғанғаннан кейін yстел жəне духовка жанарғыларының
тұрақты жұмыс жасайтындығына көз жеткізіңіз. Осы мақсатта жанарғыларды «мак-
сималды алау» жайғасымында жағып, 5 сек. кейін «шағын алау» жайғасымына ауы-
стыру керек, жанарғы сөнбеу керек. Алаудың секірісіне тыйым салынады. Кейін «мак-
сималды алау» жайғасымына ауыстыру керек. Алаудың yзілуіне тыйым салынады.
НАЗАР АУДАРЫҢЫЗ! Плита орнатылғаннан кейін Сіз духовка есігінің шынысынан
сəндік жəне ақпараттық жапсырмаларды тазарта аласыз. Осы мақсатта бос қуыру
шкафын 30 минут ішінде қыздырыңыз жəне, жапсырма бұрышын іліп алып, оны
алып тастаңыз, қалған желімдік қабатты уайт-спирит көмегімен тазартыңыз.
4.2. ҚОРЕКТЕНУ СЫМЫН ЖАЛҒАУ
■ Плита номиналды кернеуі 230 В жəне жиілігі 50 Гц болатын, бір фазалы айнымалы тоқтың
электр желісіне жалғанады. Розетка қол жетімділігі жеңіл орында орналасу керек. Жұмыс орнына
жеткізілген плита оны жаппау керек.
НАЗАР АУДАРЫҢЫЗ! Розетка міндетті тyрде жерге тұйықтайтын тyйіспемен
жабдықталу керек.
5. ҚҰРЫЛЫС ЖƏНЕ ЖҰМЫС ҚАҒИДАТЫ
■ Газ плитасы – бəл газ жанарғыларында
газдың жануынан жылудың тyзілуі
есебінен тағам əзірлеуге арналған арнайы
құрылғы. Жанарғылар плитаның жұмыс
yстелінде жəне духовкада орналасқан.
Газ жанарғыларының жұмысын басқару
шyмектермен жyзеге асырылады.
Жанарғыларды тұтандыру yшін қолмен
жəне біріктірілген тұтандыру қолданылады.
Жанарғының жануы yшін плитадағы арнайы
саѕылаулар арқылы жеткізілетін бөлме
ауасы қолданылады. Газдың жануының
өнімдерін бұруға арналған арнайы құрылғы
қарастырылмаған.
Плитаның құрамдас бөліктері жұмысының
толыққанды сипаттамасы осы пайдалану
бойынша нұсқаулықтың сəйкес бөлімдерінде.
■ Сіздің плита суретте көрсетілген барлық
жайлылық элементтерімен жабдықталмауы
мyмкін. Толық ақпарат осы нұсқаулық
қаптамасындағы плиталардың жайлылық
кестесінде ұсынылған.
!
!
!

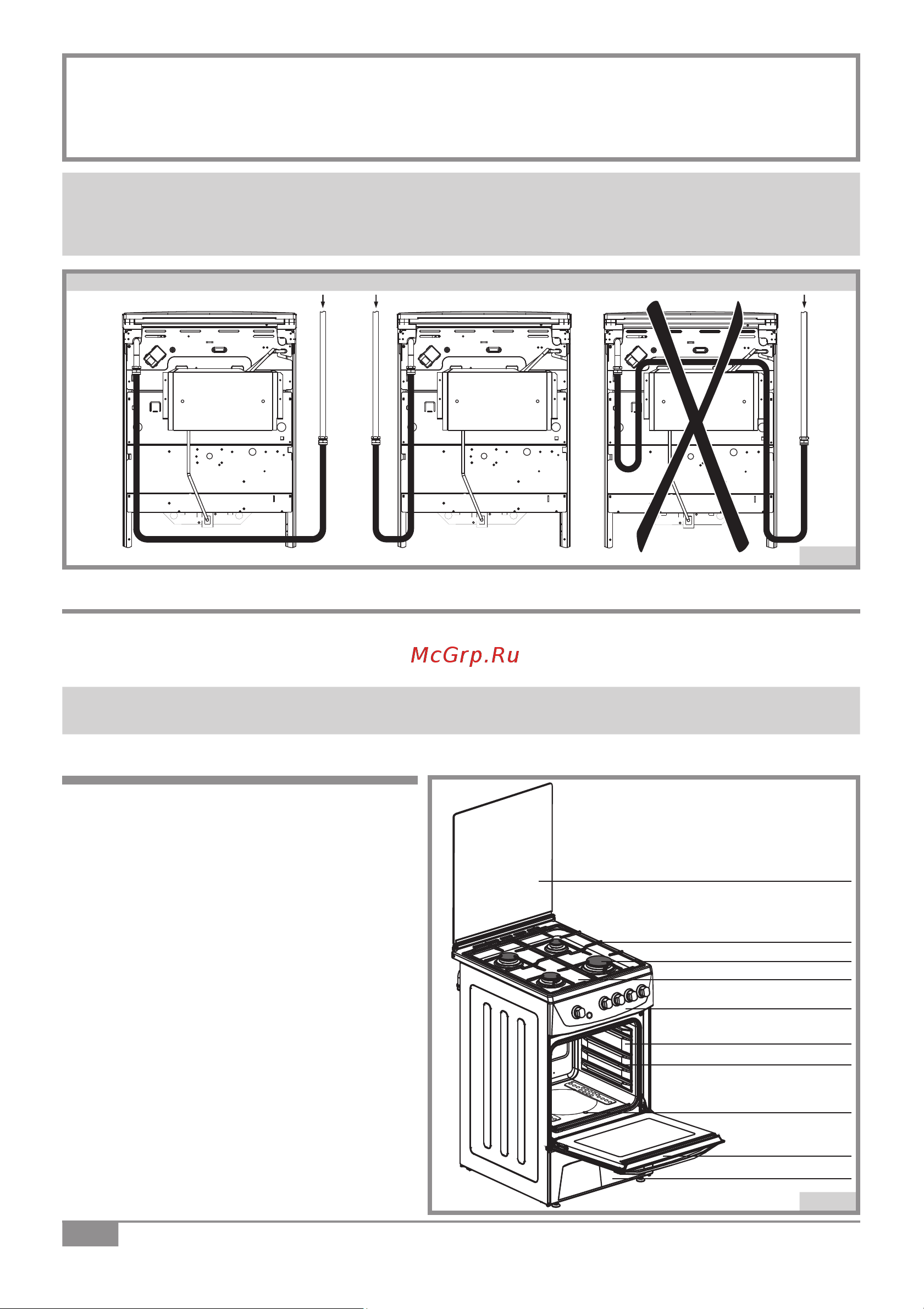

4 сур.
Иілгіш қосқышты қосу
5 сур.
қақпақ
yстел
yстел жанарғылары
басқару тақтасы
духовка есігі
жылжымалы жəшік
тұтандырғыш саңылау
бағыттаушылар
духовка
тор
